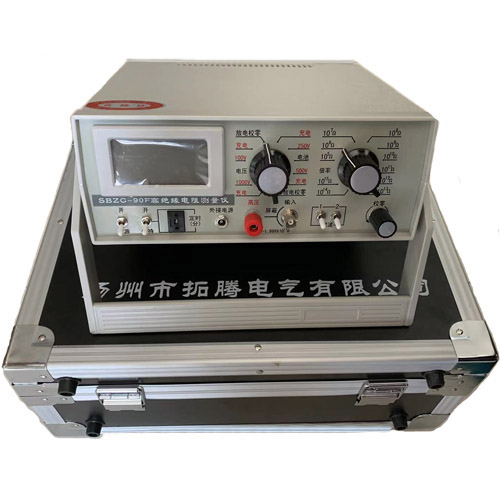

SBZC-90-90E-90F單芯電線電纜絕緣電阻測量接線與操作 |
發布者：揚州市拓騰電氣有限公司 發布時間：2022/6/6 |
第一步連接:
1，將“被測電線”放入恒溫水箱中(電線兩端放在水箱外或連接恒溫水箱的相應端口);
2，儀表【高壓端1】通過【高壓端夾子5】與【金屬導體7 】相連;
3，儀表【輸入端2】通過【輸入端夾子4】與【被測芯線10】相連�！酒帘味�3】空置;
1，打開電源;
2, 【保持一開】開關撥向“保持”;
3, 【定時(分)】設置定時，比如:1(代表1分鐘);
4 ,【高壓校零】撥到需要測量電壓最近的“放電校零”檔位;
5, 【倍率旋鈕】置于最低檔位10’ 5;
6, 【校零一平衡】左右方向調節，使顯示為【. 000】。
第三步測量:
1，將【高壓校零】旋鈕撥到需要的測量電壓;
2，再順時針慢慢調節【倍率旋鈕】, 直至顯示屏有“數值”顯示，此時將【保持一開】向上
撥至“開”，稍待片刻，定時時間到，顯示“H”， 此時就可以記錄數值:
第四步:測量完畢，應回到“校零”狀態，才能松開測試夾頭，以免遭受電擊:
1,【保持一開】向下?lián)苤痢氨３帧?
2,【高壓校零】旋鈕撥到[.000]檔位;
3,【倍率旋鈕】旋鈕置于最低檔位10'5。
|
