SPD-I電涌保護器檢測儀 氣象局防雷中心電涌保護器智能檢測儀應用方案 |
發布者：揚州市拓騰電氣有限公司 發布時間：2022/7/21 |
氣象局防雷中心，是專門開展雷電防護工作的專業技術服務機構，按行政區域下設防雷裝置安全檢測站，負責區域內的防雷檢測技術服務工作，依據GB/T 21431-2008《建筑物防雷裝置檢測技術規范》進行防雷工程竣工驗收、防雷裝置年度安全檢測，其中電涌保護器的檢測是其中的一項重要工作內容。 THNET-SPD- I型電涌保護器檢測儀”是專用于檢測電涌保護器(SPD)中使用的限壓型電涌保護器件(壓敏電阻器、氧化鋅避雷器、穩壓管、TVS管)和開關型電涌保護器件(氣體放電管、空氣間隙放電器)的直流伏安特性的測試儀器。 防雷元件的直流電氣參數測試主要包括下列內容: (1) 放電管:直流放電電壓值。 (2) 壓敏電阻器:直流標稱導通電壓Vn (或V1mA)值和0.75V1mA電壓下的漏電流值。 (3) TVS管(瞬態二極管):直流起始動作電壓值。 (4) 固體放電管(防雷晶閘管):直流起始動作電壓值。 (5) 限壓型電涌保護器:直流標稱導通電壓V1mA值和0.75V1mA電壓激勵時的漏電流值。 (6) 開關型防雷保護器:在100V/S上升速率的斜波直流電壓激勵條件下的直流擊穿電壓值。
THNET-SPD- RV200 應用于鐵路動態車輛檢測系統是THNET-SPD- II升級版 （1） 符合IEC61643檢測要求，保證檢測的合規性； （2） 多種濾波算法，確保高精度測量結果； （3） 智能操作系統，定制向?qū)讲僮鬈浖?/span> （4） 預置檢測標準，智能判定檢測結果； （5） 便捷測試裝置，業內獨創輔助測試手柄、適配模塊測試盒； （6） 數據自動存儲，存儲檢測數據高達800萬條； （7） 數據自動導出，利用PC端軟件實現數據管理； （8） 兩種操作模式，觸摸屏操作和按鍵操作； （9）小巧便利，利于攜帶，適用于現場檢測電涌保護器； （10） 大容量鋰電池，可連續檢測400片以上電涌保護器
壓敏電阻測量參數
V1mA測量范圍
0~2000V
漏電流測量范圍
0~120mA
電壓測量精度
±（2%rdg+5dgt）（V≤200V）
±（1%rdg+5dgt）（V＞200V）
電流測量精度
±(5%rdg+1μA)
顯示精度
小數點后一位
TVS管測量參數（瞬態二極管）
電壓測量范圍
0~500V
測量精度
±（2%rdg+5dgt）（V≤200V）
±（1%rdg+5dgt）（V＞200V）
顯示精度
小數點后一位
氣體放電管測量參數
電壓測量范圍
0~2000V
測量精度
±（2%rdg+5dgt）（V≤200V）
±（1%rdg+5dgt）（V＞200V）
顯示精度
小數點后一位
電源參數
電池類型
鋰電池
額定功率
約6W
電源適配器
AC220V
外觀參數
產品尺寸
240mm×175mm×60mm
產品質量
約1kg
機殼材質
復合材質

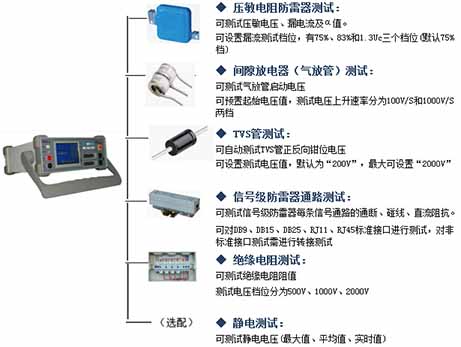

產品優勢 1、電源級SPD20項指標精密檢測； 2、信號級防雷器25通道精密檢測； 3、TH208C防雷器綜合檢測儀設計符合GB/T10193標準，是防雷產品管理部門理想的檢測設備； 產品特點 ● 外型美觀、攜帶方便。 ● 自帶大容量存儲器 ，可批量存儲測試數據。 ● 采用高能離子電池供電，可連續工作16小時。 ● 配合鎖相技術并集成了高壓發生器、恒流發生器、測量系統。 ● 配備專用PC機軟件，可通過USB接口實現數據讀取、存儲并通過可對測試儀實施監控。 ● 儀器可在戶外作業溫差大、 流動性強、震動大、電源連接不方便等不利環境下進行工作。 ● 測試儀有多種功能類型組合，可以在現場對電壓限制型防雷器、電壓開關型防雷器、信號級防雷器、絕緣電阻以及TVS管進行多種參數的測量。 產品用途 TH208C針對當前各地防雷檢測儀器差異性大、檢測儀器檔次低，不能到現場檢測；信號防雷器導致數據傳輸緩慢、丟包等現象；電源防雷器檢測、等電位檢測、絕緣電阻檢測、信號防雷器檢測需要多種儀器才能完成的不便利性，推出了第一代具有電源、信號防雷產品綜合測試功能的TH208C便攜式參數測試儀。測試儀能夠?qū)﹄娫捶览灼鲏好綦妷�、漏電流、α值、漏流變化率，間隙型防雷器啟動電壓，TVS管鉗位電壓，絕緣電阻，信號級防雷器每條信號通路的通斷、碰線、直流阻抗和靜電等全面測量，現場能夠完成實驗室進行的多種防雷器檢測工作，有效地提高防雷產品檢測水平、加強防雷產品管控、提高防雷檢測工作效率。儀器采用高能鋰離子電池供電，可以連續工作16小時，是生產工廠和現場評價防雷器性能的重要設備。 產品功能
適用范圍 廣泛征求了氣象、鐵路、石化、電力、移動等防雷保護器的現場檢測，根據使用者的不同，測試儀有多種功能類型組合，可以在現場對電壓限制型防雷器、電壓開關型防雷器、信號級防雷器、絕緣電阻以及TVS管進行多種參數的測量，適合防雷器制造廠、防雷器管理部門的多種場合檢測要求 。儀器可在戶外作業溫差大、流動性強 、振動大、電源連接不方便等不利環境下進行工作，實為一款高性能的綜合防雷測試儀器。 產品技術參數
產品型號表
MOV/GDT/SAD 測試儀MGATESTER1MGA 測試儀設計用于快速測試浪涌保護裝置組件的完整性。標準金屬氧 化物變阻器、氣體避雷器和雪崩二極管（SAD）不能向用戶提供保護能力完整性的可視指 示，因此需要外部測試方法。如果不進行某種形式的測試，將無法預測這些故障 何時發生。隨著接近使用周期的終點，MOV 在耐受度方面發生了變化。nVent ERICO 測試產品專門用于識別這些情況，使操作員能夠?qū)κ褂弥芷诮咏Y(jié)束的設 備進行補救性更換。它們可以測試兩個組件以及替換模塊，如 TDS 或 DSD。 產品特色 金屬氧化物變阻器、氣體放電管和雪崩二極管的測量 能夠顯示多達 50 個測量值 可調節的測試設置 可充電電池 LPS簡稱lightning protection system(雷電防護裝置)
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
