QC/T 1037-2016《道路車輛用高壓電纜》絕緣層浸水耐壓試驗 |
發布者：揚州市拓騰電氣有限公司 發布時間：2022/7/25 |
新能源汽車用高壓電纜高壓線束的產品測試可分為一般性測試和高壓專項測試。一般性測試可分為三類：機械測試，電性能測試及環境測試。 滿足GB\T 25085-2010 道路車輛 60V和600V單芯電線電性能試驗GB/T 25085，GB/T 25087-2010

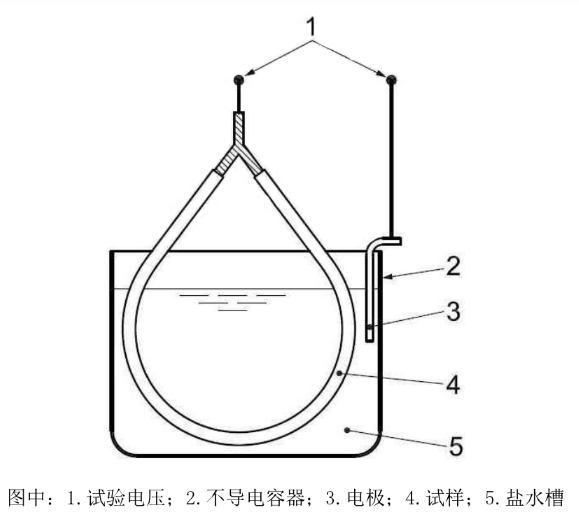

耐電壓試驗裝置 浸水耐電壓 GB\T 25085-2010 6.2
1、試樣長度至少為350mm，在其各端剝?nèi)?5mm的絕緣并將導體端部扭絞在一起形成環狀。 2、如圖所示將試樣浸入盛有部分鹽水的不導電的槽中(NaCl重量占水的3%)。試樣端部露出水槽。電壓源頻率為50Hz或60Hz。 3、如圖所示浸4h，在導體和槽間施加規定的試驗電壓，時間為30min;然后以500V/s的速度提高電壓，直至達到表8規定的試驗電壓并維持5min。 絕緣體積電阻率 GB\T 25085-2010 6.4
試樣：長度至少為5m.剝除護套及編織， 并在其各端剝?nèi)?5m的絕緣。
設備：在不導電的容器中沖入溫度為(70士2) °C 的自來水，采用具有500V. DC電壓的電阻測量?jī)x，亦可采用100- 500V. DC電壓的電阻測量?jī)x。如有爭議，采用具有500V. DC電壓的電阻測量?jī)x。
程序：將試樣在水中浸2h，其兩端伸出水槽約250mm，在導體和水槽之間施加直流電壓，1min后測量絕緣電阻并按以下公式算出絕緣體積電阻率:
其中，
ρ0 為體積電阻率( Ω.mm);
L 為浸入水中的長度;
R 為測量的絕緣電阻(Ω);
D 為絕緣外徑( mm,見5.1規定)
d 為導體直徑(mm見5.3規定）,. Lg 以10為底的對數
要求：絕緣體積電阻率應不低于109 Ω.mm。
試樣：制備1m長的試樣，加上必要的用于連接的長度�？刹捎闷渌麕赘嚇佑糜诔绦蛑姓{(diào)節電阻讀數。試樣的端部可以焊接。 設備：使用精確度為測量值士0.5%的電阻儀和精確度為士0.5°C的測溫儀。
程序：測量試樣溫度和長度(無焊接)，確保連接牢固。測量試樣電阻，并用以下公式修正:
R20 為修正至20°C時的導體電阻(mΩ /m);
Rt 為溫度為t時測得的導體電阻(mΩ /m);
L 為長度 (無焊接);
t 為測量時的導體溫度(°C)。
注: 0. 00393為銅的溫度系數，100%電導率， 20°C; 如采用鍍金屬線或合金線，修正系數應由供需雙方協商確定。
耐熱水GB/T25085-2010 11.5 試樣：制備2段長(2.5士0.1)m的試樣，在各端剝?nèi)?5mm的絕緣。 設備：試驗設備包括:不導電的容器(內設一只未用過的鹽水槽，在每次試驗中，鹽水槽內盛有NaCl含量為10g/l 的85士5°C的水); 48V直流電源;銅電極及6.4. 3節規定的電阻測量設施。 程序：試樣在芯軸上緊密纏繞至少三圈,并如圖8所示可靠捆扎,移去芯軸后,將試樣浸潰水浴中,末端伸出水浴之上250mm。為避免材料之間相互作用,在同一個水浴中不得用不同絕緣材料的試樣。試樣一端和電源正極相連。七天后,取消供電,測量絕緣體積電阻率。但對6. 4規定程序作如下改動:
---在11.5.3規定的溫度下,在鹽水浴中測量絕緣體積電阻率。
重復這個程序共五個周期即35天。之后從溶液中取出試樣,允許其晾到室溫再進行絕緣的目視檢查�？珊雎匀魏我虮３志砝@捆綁造成的損壞。如果目視不露導體,按6. 2進行耐電壓試驗,但對6.2的程序作如下改動:
----施加電壓前浸漬試樣在鹽溶液中最少10min;
施加1 kV(均方根)電壓1 min;
一施加1 kV(均方根)電壓后不再提升電壓;
使用第二個試樣重復整個試驗程序,但用48 V直流電源顛倒電極供電。

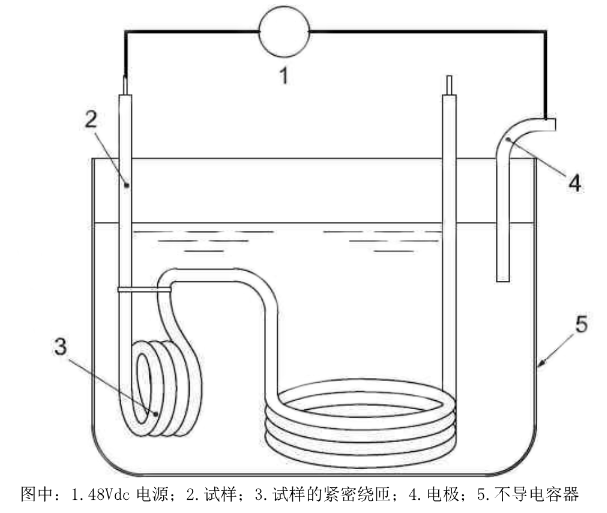

耐熱水試驗裝置
絕緣缺陷
絕緣層應進行缺陷檢查 經下列電壓（有效值）的火花試驗時不應出現擊穿放電現象， AC 600V /DC 900V 檢查電壓為 8KV AC 900V /DC 1500V 檢查電壓為 10KV 屏蔽層電纜耐壓： 帶屏蔽的電纜導體和屏蔽之間的50Hz 1min的交流耐電壓試驗不擊穿 ，試驗電壓（有效值） AC 600V /DC 900V 電纜為2.1KV AC 1000V /DC 1500V 電纜為 3.5KV 絕緣層浸水耐電壓： 絕緣層應通過浸水50Hz交流耐電壓(有效值)試驗：
--對于AC 600 V/DC 900 V電纜應能承受1 kV 30 min,升高電壓到5 kV,保持5 min不擊穿;
對于AC1000V/DC1500V電纜應能承受1kV30min,升高電壓到5kV,保持5min,繼續升高到8 kV不擊穿。
護套層浸水耐電壓：
護套層進行浸水50Hz交流耐電壓(有效值)試驗,電纜的護套應能承受1kV30min,升高電壓到5 kV,保持5 min不擊穿。
耐電壓
試樣：準備最小350 mm長試樣,從每端剝?nèi)?5 mm絕緣,把導體兩端扭在一起形成環。 裝置：如圖1所示，在非導電容器中裝上鹽水(質量比為3%的NaCl水溶液) ,試樣端頭露在液面上面。使用頻率為50 Hz或60 Hz的交流電壓源。 60V電線 如圖1所示把試樣浸漬在水浴中,4 h后在導體和水浴之間施加1 kV (均方根)測試電壓30 min.然后以500 V/s速率增加電壓到以下電壓值:
導體規格小于0.5 mm2的電線為3 kV;
導體規格不小于0.5 mm?的電線為5 kV。 600V電線 完成和60V電線同樣的程序之后,保持3kV或5kV的電壓5min。 不發生擊穿為合格
