SBZC-90G單芯電線電纜絕緣電阻測量 水槽試驗 絕緣電阻接線及操作 |
發布者：揚州市拓騰電氣有限公司 發布時間：2022/7/28 |
GB/T3408.5-2007電線電纜電性能試驗 絕緣電阻試驗 電壓-電流法
GB/T3048.16-2007 電線電纜電性能試驗方法第16部分:表面電阻試驗

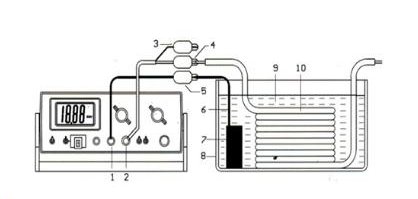

第一步連接:
1、將“被測電線”放入恒溫水箱中(電線兩端放在水箱外或連接恒溫水箱的相應端口);
2、儀表【高壓端1】通過【高壓端夾子5】與【金屬導體7】相連;
3、儀表【輸入端2】通過【輸入端夾子4】與【被測芯線10】相連�！酒帘味�3】空置。
1、 打開電源
2、【保持 一 開】向下?lián)苤痢氨３帧?
3、【測量 一 電池】開關撥向“測量”;
4、【電阻 一 電流】開關撥向“電阻”;
5、【平衡 一 測量】設置撥向“測量”;
----進行下一次測量
6、【定時(分)】設置定時，比如;1(代表1分鐘);
7、【高壓校零】旋鈕撥到需要測量電壓的最近【. 000】檔位;
8、【倍率旋鈕】旋鈕置于最低檔位105;
9、【校零 一 平衡】左右方向調節，使顯示為【. 000】。
第三步測量:
1、將【高壓校零】旋鈕撥到需要的測量電壓;
2、再順時針慢慢調節【倍率旋鈕】, 直至顯示屏有“數值”顯示;此時將【保持一開】 向上撥至“開”，稍待片刻，定時時間到，顯示“H"，此時就可以記錄數值。
1、【保持 一 開】向下?lián)苤痢氨３帧?
2、【高壓校零】旋鈕撥到【.000】檔位;
3、【倍率旋鈕】旋鈕置于最低檔位105。
|
