8036B體積電阻和表面電阻測量接線與操作 |
發布者：揚州市拓騰電氣有限公司 發布時間：2022/7/28 |

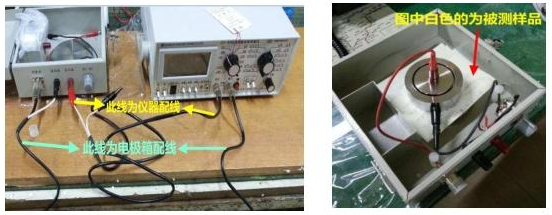

第一步連接:
1、取8036B的測試線一根，航空頭端口與8036B高壓端連接，另一端“紅夾子”與電極箱的高壓端連接，“黑夾子”懸空。
2、取電極箱的黑色測試線，航空頭的“小接口”與8036B的輸入端連接，“大接 口”與電極箱的測量端連接，黑夾子夾在接地端上。
1、將測試樣品放在電極箱的底電極上，再將另外2個電極放在測試樣品上;
2、并將電極箱的選擇開關撥至“'RV"位置(測量體積電阻);或撥至“RS"位置(測量表面電阻);
3、將電極箱內的紅色連接線夾在內電極上，色連接線夾在環形電極上，關閉電極箱。
1、打開電源，
2、【保持一開】向下?lián)苤痢氨３帧?
3、【測量- -電池】開關撥向“測量”:
4、【電阻一電流】開關撥向“電阻”;
5、【平衡一-測量】設置撥向“測量”;
6、【定時(分)】設置定時，比如; 1 (代表1分鐘);
7、【高壓校零】旋鈕撥到需要測量電壓的最近【.000】檔位;
8、【倍率旋鈕】旋鈕置于最低檔位105 ;
9、【校零一 平衡】左右方向調節，使顯示為【 .000】。
1、將【高壓校零】旋鈕撥到需要的測量電壓;
2、再順時針慢慢調節【倍率旋鈕】, 直至顯示屏有“數值”顯示;此時將[【保持 - 開】向上撥至“開”，稍待片刻，定時時間到，顯示“H"，此時就可以記錄數值。
第五步換算電阻率:
換算公式”請?jiān)谡f(shuō)明書中查找。
1、【保持一開】]向下?lián)苤痢氨３帧?
2、【高壓校零】]旋鈕撥到[ 0001檔位;
3、【倍率旋鈕】]旋鈕置于最低檔位10 5。
|
