材料的介電常數測試方法阻抗分析儀6632

發布者：揚州市拓騰電氣有限公司發布時間：2022/10/13

介電常數測試儀由阻抗分析儀、測試裝置，標準介質樣品組成，能對各種薄膜（10μm-200μm）,板材及液態絕緣材料進行高低頻介電常數(ε)和介質損耗(D) 的測試。它符合國標GB/T 1409-2006,美標ASTM D150以及IEC60250規范要求。

高速5G需要低介電損耗的材料

高速5G通信時代來臨.具備低延遲.高速傳輸?shù)耐ㄓ嵀h(huán)境下. 結合AI人工智慧發展更多高速串流的應用.像是智慧零售賣場.智慧制造工廠、汽車自動駕駛.這樣的高速信號傳輸非常倚賴高效能的天線進行收發.并且透過低介電損耗特性傳達介質。

線路板、電子元器件跟.上5G要求各大廠開始開發低介電損耗之材料

5G要求下除了建制完善的基地臺.設置網域與硬體設施等基礎建設之外。回歸信號傳輸最根本的基底是如何提升終端通信產品自身內部的信號傳輸效能。在大量的數據傳輸環境下.傳遞速率要求越來越快，而透過介質進行信號的傳遞.此時傳輸排線就是擔當重要的介質角色.因此成為5G通信下保持數據傳輸效能的重要組件。

傳輸排線-般為具備可彎折的柔性線路板FPC排線以及扁平式軟排線FFC制成.影響傳輸信號的重要關鍵就在銅箔基板結構內的絕緣承接材與絕緣純膠.兩者的介電損耗都會被要求越低越好.以4G通信大部份都采用Dk落在3.5-5.0. Df大于0.01的高分子樹脂材料。這種介電損耗與吸濕率非常高，無法滿足5G高速通信的材料要求。因此許多材料大廠逐漸往低介電損耗的產品發展。

什么是介電常數

介電常數又稱之介質常數或是電容率.是一種表示絕緣能力特性的一個系數，以字母ε表示，

單位為法/米.介電常數可以說是在電的位移和電場強度之間存在的比例常量.這個常量在

一個真空中8.85x 10的-12次方法拉第1米(F/m)。在實際的工程應用中.介電常數時常以【相對介電常數】的方式來表達，而不是絕對值，

相對介電常數εr的計算公式 εr=Cx/ C0

測量相對介電常數的技術原理:

利用靜電場方式進行測量

1在其兩塊極板之間為真空的時候測試電容器的電容CO

2再利用同樣的電容及板間距離，但在極板間加入電介質以后，測得電容Cx值

3套用計算公式得到相對介電常數εr= Cx/ CO

在標準大氣下不含二氧化碳的干燥空氣之相對電容率為Er= 1.00053

因此在此之下

用此方式得到空氣中的電容Ca來替代CO，進行測量相對介電常數εr也有足夠的準確度

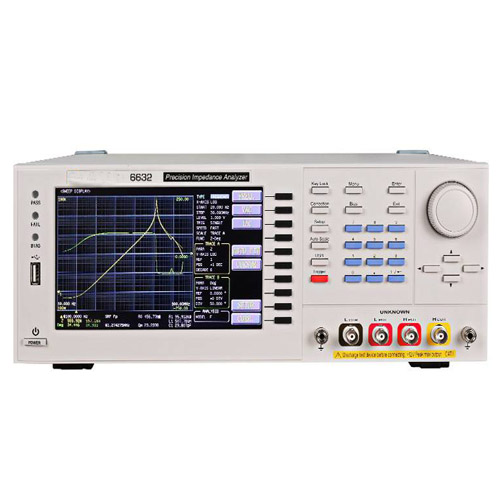

MICROTEST 6632/6630

內置介電常數測試與掃圖功能

MICROTEST LCR Meter 6630與阻抗分析儀6632內置介電常數測試功能.省去人工試算的程序.直接在機上選擇εr參數進行測量與掃圖分析.

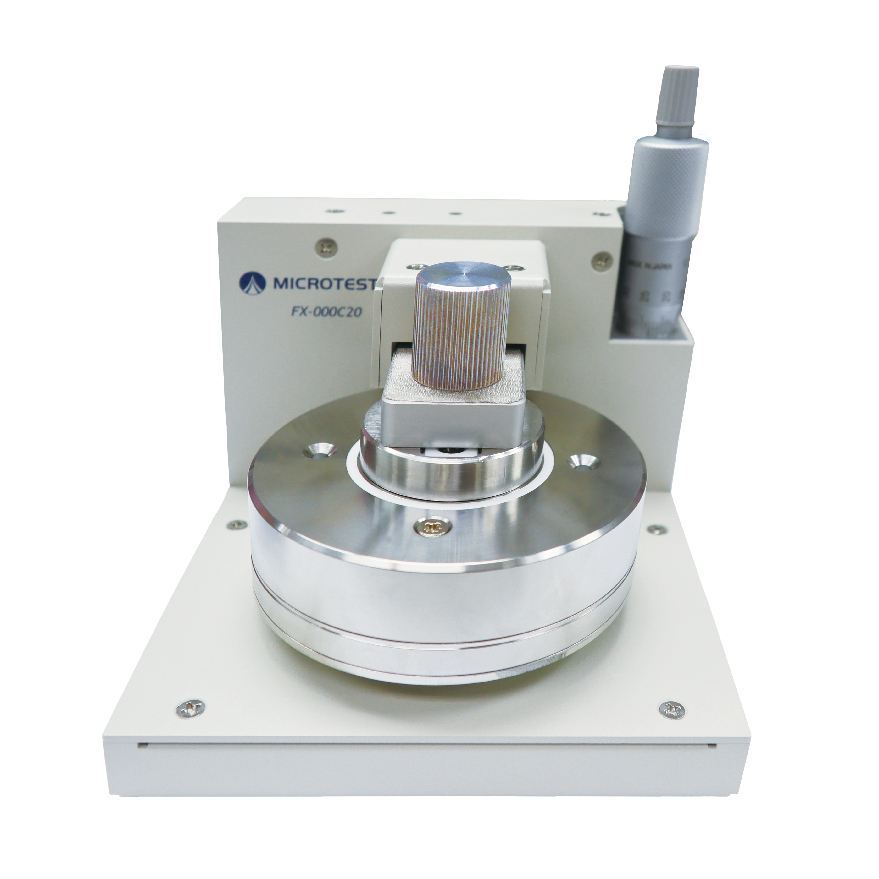

6632與6630搭載專用的介電常數測試治具.因應各種不同尺寸及軟硬材質或薄膜鍍層的

材料.提供對應尺寸的電極頭更換使用.治具連接至儀器6632/6630的BNC接口. 以減少接線造成的干擾誤差.在治具，上有設計精確的千分表.可直接測量材料的厚度。

MICROTEST 6632介電神器讓PCB Layout更有效率

-般線路板會采用不同材質.如多層板應用組合或是上下鍍層薄膜.這些材質的高分子材料它的介電特性都不同，當應用在不同頻率時.介電常數都不同.往往造成PCB Layout人員在布局線路圖時.因不知道其材質的介電常數導致規劃不良的L ayout設計，利用MICROTEST 6632/6630神器就能快速掌握板材的介電特性。

儀器選型	測試頻率	治具選型
阻抗分析儀6632	10Hz-1MHz 10Hz-3MHz 10Hz-5MHz 10Hz-10MHz 10Hz-20MHz 10Hz-30MHz 10Hz-50MHz	介電常數治具（固態/薄膜材料）

LCR電橋測試儀6630		介電常數治具（電化學/液態材料）

技術參數

測量參數	顯示范圍
\|Z\| 阻抗	0.000mΩ-9999.99MΩ
R, X 串并聯電阻、電抗	±0.000mΩ-9999.99MΩ
\|Y\| 導納	0.00000μS-999.999kS
G, B 電導、電納	±0.00000μS-999.999kS
θRAD	±0.00000-3.14159
θDEG	±0.000 -180.000
Cs, Cp	±0.00000pF-9999.99F
Ls, Lp	±0.00nH-9999.99kH
D 損耗因子	0.00000-9999.99
Q 品質因子	0.00-9999.99
Δ	±0.00%-9999.99%
Rdc	0.00mΩ-99.9999MΩ
εr' εr'' 相對介電常數	0-100000
μr' μr'' 相對電磁率	0-100000

測量頻率點數	可程序
頻率最小分辨率	100mHz, 6位數頻率輸入 7ppm ±0.01% (頻率輸出精準度)
基本精確度	±0.08% (典型值±0.05%)
AC測試信號位準	測試信號電壓范圍 10mV-2Vrms
	電壓最小分辨率 1mV
	準確度 ALC OFF：10% * 設定電壓 ±2mV ALC ON：6% * 設定電壓 ±2mV
	測試信號電流范圍 200μA-20mArms
	電流最小分辨率 10μA
	準確度 ALC OFF：10% * 設定電流 ±20μA
DC信號	1V(固定)
輸出阻抗	25Ω、100Ω (可切換)
量測時間	<3mS (最快)
量測模式	數字電橋模式多步模式
等效電路	串聯、并聯
校正	開路、短路、負載
線長補償	0/0.5/1/2m
多步測試	50組，每組15個測試步驟
內建直流偏置電壓	-12 to +12V, 0.3% ±1.5mV, 100Hz to 50MHz
BIN分類	9級 (最大)
比較器	ABS、ΔABS、Δ%、OFF
內建儲存	100組LCR Meter測試設定文件、50組多步測試設定
USB Host 儲存	100組LCR Meter測試設定文件、50組多步測試設定
觸發測試方式	LCR Meter測試設定文件多步測試設定文件
界面	自動、手動、RS-232、GPIB、Handler
選購	PC連線軟件
電源需求	電壓 90-264Vac
	頻率 47-63Hz
	低功耗：更大30W
液晶屏幕	7吋TFT, 彩色顯示 (800*480)
操作環境	溫度：10-40℃、濕度：20-90%RH
外觀尺寸 (WHD)	336x147x340 mm
重量	3.95Kg

Z|(阻抗)、|Y|(導納)、θ(相位角)、X(電抗)、R(串并聯電阻)、G(電導)、B(電納)、L(電感)、D(損耗因子)、Q(品質因子)、DCR(直流電阻) 、C(電容)、 Vdc-Idc(直流電壓電流)、ESR(等效串聯電阻) 、ε (相對介電系數)、μr (相對導磁系數)
