技術參數

（1）測量范圍：10^-9Ω.m ～10¹¹Ω.m （*另配測試三電極和電源，可以測量體積電阻率達10^19Ω.m）
（2）準確度：1%
（3）靜電電壓：100mV～±200V，輸入電阻≥10¹⁴Ω(100TΩ)，0.5%
（4）電流：1×10^-15A (飛安fA), 0.5%
（5）電壓源：0-100V
（6）測試屏蔽箱
（7）絕緣板：　≥100TΩ.m (10¹⁴Ω.m)

使用說明

試驗安裝

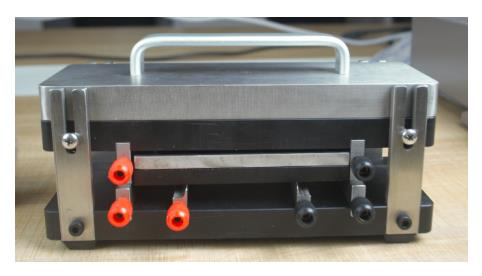

請按上圖接線柱的排列安裝，接線柱在儀器的包裝箱內

試樣安裝

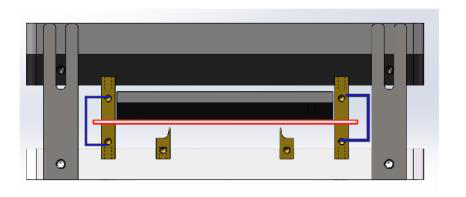

1、提起上電極，將試驗樣品（圖中紅色）放置與電壓電極A-B區間。

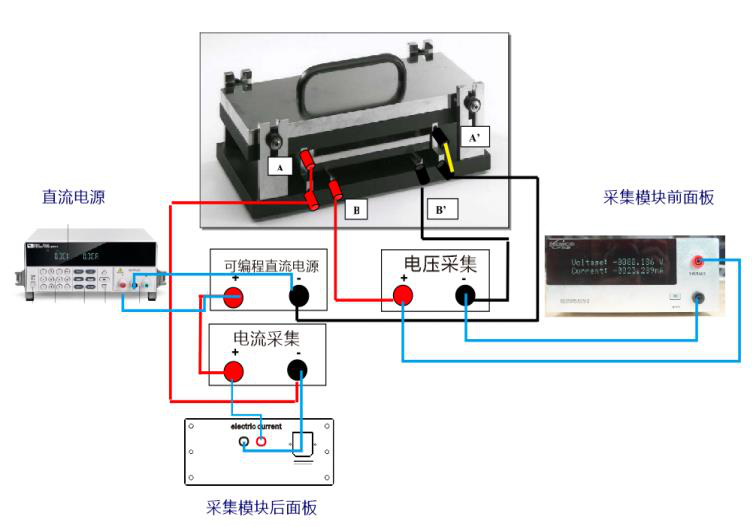

2、放置完畢后進行設備的連線。如下圖接線方式。

注意：

務必按以下接線方式，紅對紅，黑對黑的接線方式。不得接反。

連接設備

注意：

紅色和黑色跨接電纜連接上下電極在一起（如上圖兩個藍線所示）。紅線為試樣，所有連接使用標準0.161（4毫米）香蕉插頭。如有可能，樣品尺寸應為3x5“（7.62x12.7cm）

測試要點

在材料開始測試時前，請您一定要記注以下的要領。否則測試的數據可能不準確；

1、如何確定功率

      對于不確定的材料，請緩加電壓，如從1V開始加壓，如果材料的電流在1UA以下。表明材料的功率遠小于0.1W,不可取，仍需增加電壓，假如電壓值（測試主機上的電壓值）在10V時，電流表上的電流值為10mA，那么此時的施加在材料表面上的功率為0.1W，根據P=UI，可計算P=10X0.01A，功率為0.1W。故電壓稍小一點即可。此時可以根據電流值及電壓值（測試主機上電壓值及電流表）進行計算材料的體積電阻率。

2、接通電源，通電1分鐘后，分別讀取測試主機上的電流值和電壓值材料施電壓后，對于材料是一種電極化的過程，電極化是一個緩慢的進行，為了使測試結果更加D911要求要通電一分鐘后進行讀數。

3、試驗報告中一定要有試驗溫度、濕度、樣品厚度、寬度及試驗電壓。

因為試驗溫度及濕度對材料的電阻有一定的影響。

半導電橡塑材料體積電阻率測試儀注意事項：

 1、開機測量前或測量完畢將開關撥到“ZERO"位置以保護儀器不受意外靜電放電面損壞

 2.不允許測量超出該量程的電壓，在測量過程中確保輸入電壓不超過±200VDC，超出該量程時應換較大的量程有可能損壞靜電計。（雖然儀器有保護措施，但過電壓會使靜電計的性能下降）。超出范圍時顯示“1"。

 3.應避免帶高電壓的物體及人體對輸入端接觸或放電靜電放電損壞儀表內高輸入阻抗的靜電放大器，極容易因靜電放電造成損壞，在測量過程中手或其它物體不能接觸輸入端以防靜電防電造成損失。

 4.機內有危險的高壓，不要隨便打開儀器，以免電擊。

 5.輸入電纜線應使用高絕緣聚乙烯屏蔽電纜線，否則會影響輸入阻抗。

 6.在測量輸入阻抗*的電壓源或測量微小電流時要屏蔽由于其輸入電阻*且靈敏度很高，開機時若有機內或機外靜電的影響，可能會超量程而使顯示為＂1＂，遇此種情況，將輸入短路后，關電源30秒左右重新開機即可恢復到＂0＂，也可重復這一過程。
