TDGC3系列交流調壓電源 0-300V可調電源 手動 隔離調壓電源 |
發布者：揚州市拓騰電氣有限公司 發布時間：2022/11/21 |
TDGC3單相調壓器實質上是一種電壓可連續調節的自耦變壓器。其鐵心有環式與柱式兩種。柱式鐵心與一般變壓器相似,用硅鋼片疊成;環式鐵心則用硅鋼帶卷成。20kVA及以下的小容量自耦調壓器,多選用環式鐵心；容量超過 20kVA者多采用柱式鐵心。在環式自耦調壓器的結構中，繞組用絕緣銅線單層繞在環式鐵心上。線圈部分表面磨去絕緣層而成光滑平面，用電化石墨做成的電刷與它相接觸。電刷可借手輪在導線表面旋轉滑動，從而改變輸出電壓。TDGC3單相調壓器在常規0-250V調壓范圍擴展到0-300V可調。 調壓器屬可調式自耦變壓器結構,在環形鐵芯上均勻地繞制線圈電刷在彈簧壓力作用下與線圈導線的磨光面緊密吻合接觸,轉動轉軸帶動碳刷
型號
輸入電壓
電流
功率
可調電壓
頻率
重量
顯示

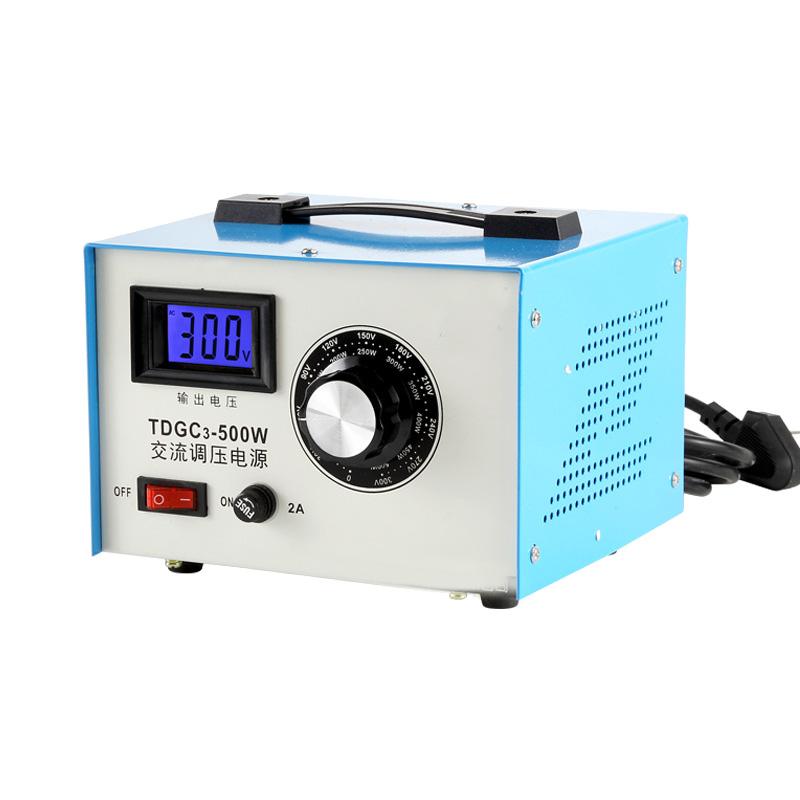

TDGC3-500W
220V
2A
500W
0-300V
50/60Hz
4.25KG
TDGC3-1000W
5A
1000W
7.18KG
TDGC3-2000W
8A
2000W
8.62KG
TDGC3-3000W
12A
3000W
12.64KG
TDGC3-5000W
20A
5000W
19.92KG

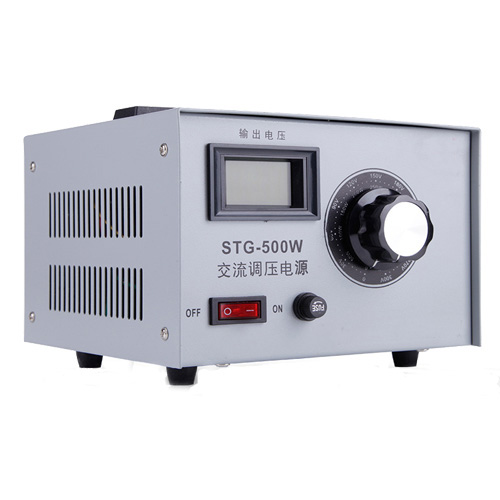

隔離STG-500W
2A
500w
4.25KG
隔離STG-1000W
8A
1000W
8.62KG
隔離STG-2000W
8A
2000W
8.62KG
隔離STG-3000W
12A
3000W
12.64KG
隔離STG-5000W
20A
5000W
19.92kg
調壓器負載功率特性STG- 500W(0- -300V)
輸出電壓
200V
150V
100V
50V
10V
所負載功率
≤400W
≤300W
≤200W
≤100W
≤20W
計算對應電壓值可負載的最大功率公式:
輸出可負載功率(W)=輸出所在電壓值(V)*最大電流(A)
注:輸出電壓調節越低輸出功率就越小負載功率就越小
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
