儀器特點

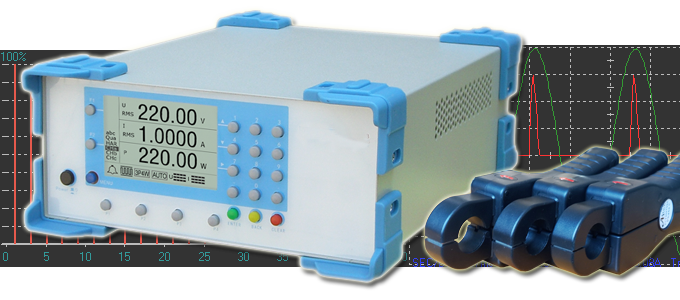

      微電腦交流電量測試儀是智能型大屏幕液晶數顯鉗式多功能電力參數測試儀器，該儀器具有獨立的三個電流通道、三個電壓通道，可方便進行三相電壓、電流、頻率、功率、諧波、電量、時間等參數進行測量，具有上位機通訊、數據查詢、分析功能，是電力、鐵路、石化、礦山、能源、交通、教育等行業推薦產品。

、1、三通道電壓、電流、頻率、功率、功率因數、諧波、電量、時間等參數分析，支持電量、時間的累計，支持以通道1電壓或電流為觸發信號源的采樣模式。

2、高速實時采樣，功能強大的參數分析引擎，超過30多種單相分析參數和40多種電能質量分析參數。

3、1-50次諧波分析，兩種THD計算方式：THD-R和THD-F，和由諧波而引申的其他諧波參數，如：基波含有率等。

4、USB / RS-232 / RS-485三種高速通訊接口，通訊協議采用開放的Modbus-RTU協議，適合于不同的應用場合。

5、強大的電腦端軟件、輕松查看采樣波形、采樣波形錄制、參數記錄、諧波數據和其他性能參數。

6、9位電能記錄，包括雙向、正向和反向計量，儀器斷電后仍然能保持?jǐn)?shù)據，并在下次通電后繼續記錄。

7、上下限報警，具有兩種判斷模式，四種報警信號可選擇，可定制的繼電器輸出。

8、電壓7檔量程、電流8檔量程，極佳的功率測量跨度，可設置為自動量程或固定量程。

9、采用STN液晶顯示。

1、輸入特性

電壓測量范圍：10V/20V/50V/100V/200V/500V/1000V，特殊要求可定制

電流測量范圍：5A/10A/20A/50A/100A/200A/500A/1000A，特殊要求可定制

電壓具有7檔量程，電流具有8檔量程，量程的切換可以設置為自動量程和手動量程模式，自動切換讓儀器根據輸入范圍而選擇合適的檔位，而手動量程可以固定檔位的位置。

頻率有效測量范圍：0.5Hz----500Hz

2、準確度：電壓電流47-63HZ 0.2%,其他0.5%，頻率0.02%，相位0.3°，功率電量0.5%，時間0.01%。

3、電能質量

基波電壓和電流幅值：基波電壓允許誤差≤0.5％F.S 基波電流允許誤差≤1％F.S.基波電壓和電流之間相位差的測量誤差：≤0.5°諧波電壓含有率測量誤差：≤0.1％諧波電流含有率測量誤差：≤0.2％ 三相電壓不平衡度誤差：≤0.2％

WS2103G Plus三相功率計  三相功率分析儀

W功率分析儀 E: LED 顯示  STN 液晶顯示    0 為交流專用，1 為交直流兩用  輸入相數：1 為單相，3 為三相
