一、儀器簡介

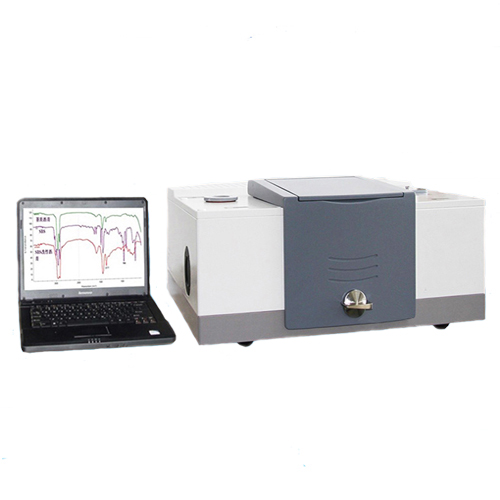

  TN iCAN 9傅立葉紅外光譜儀它具有安裝便捷、使用簡單、維護方便等特點，廣泛用于有機化合物、無機化合物、聚合物等的定性、定量分析，擴展功能強，可以連接漫反射、ATR衰減全反射、非接觸式外反射等，性能卓越。

二、工作原理

TN iCAN 9傅立葉變換紅外光譜儀是利用干涉儀干涉調頻的工作原理，把光源發出的光經邁克爾遜干涉儀變成干涉光，再讓干涉光照射樣品，接收器接收到帶有樣品信息的干涉光，再由計算機軟件經傅立葉變換即可獲得樣品的光譜圖。

三、產品特點

1. 智能的人機交互設計，無論您是否接觸過傅立葉紅外軟件，都能迅速熟練操作；

2. 獨到的數據采集預覽全程監控模式，采集過程一覽無余；

3.整機一體化鑄模成型，主部件針對定位，無需調整,用戶可自行更換光源、檢測器、分束器等，且方便靈活。徹底解決了傳統光學結構不易維護的問題，用戶即可自行安裝、輕松更換光學元件；

4.配備智能濕度自動提醒裝置，減輕了操作人員對儀器維護的工作量，電子濕度數字直觀顯示功能，將自動提醒用戶更換干燥劑，解決紅外使用過程中最大的隱患;

5.儀器自帶自檢程序可對儀器的各項指標隨時進行自檢，具有硬件實時在線診斷;

6.軟件功能更強大：具有自我診斷功能保證了儀器狀態和測試參數正確；強大的數據處理分析軟件，輕松處理標峰、峰面積積分、基線校準等操作；紅外軟件：中文版32位處理軟件。包括：紅外控制、譜圖處理、數據轉換、多組分定量等操作軟件；H₂O/CO₂ 自動補償軟件，自檢軟件；宏程序軟件；

7.硬件實時在線診斷：連續在線監控所有光學部件(激光、光源、檢測器、分束器)；保證儀器始終處于最佳工作狀態，測量譜圖準確可靠。硬件實時在線診斷：連續在線監控所有光學部件(激光、光源、檢測器、分束器)；保證儀器始終處于最佳工作狀態，軟件H₂O/CO₂ 自動補償軟件，自動除去空氣中水和二氧化碳;

8.光學臺整體密封干燥設計，提高了光的傳輸效率，且防潮效果極佳。可適應各種操作環境，并降低空氣吸收帶來的影響;

9.儀器帶有分析軟件和可裝配標準透射附件，如液體池或KBr壓片的制樣附件。樣品倉可方便安裝ATR制樣附件，加快樣品準備時間，縮短清洗時間，擴展儀器功能;

10.選配萬能ATR附件，用于樣品倉的單反射、加壓ATR附件，包括吹掃接頭、ZnSe晶體以及旋轉壓具�？蓪σ后w、半液體、固體、、小顆粒、單根纖維或較硬的材料進行測試（如聚合物、橡膠、涂料、纖維等）。經濟實用，樣品范圍寬，無需制樣;

11.超大樣品倉設計，方便擴展各種紅外附件；

12.配套專業譜圖自動比對分析軟件，可以實現一張譜圖和多張譜圖比對，也可以多張譜圖相互比對，自動出具實驗檢測報告。

狀態實時監控

實時在線監控所有光學部件(干涉儀、光源、檢測器、分束器)，實時給出主要元器件的電流、電壓、溫度值，指示出故障問題并指導使用者如何解決故障問題。保證儀器始終處于最佳工作狀態，測量譜圖更準確可靠。

長壽命光源

進口高能量、高效率、長壽命光源

帶自動休眠功能，提高光源壽命。

濕度指示和防潮技術

密封干燥的光學倉，特殊處理的防潮窗口設計，可以有效抵御外部溶劑和水汽；

分腔式設計，保證各腔體不相互影響，保證腔體密封干燥；

可選擇多通道吹掃方式；

易于更換的不銹鋼盒裝干燥劑；集成的濕度指示劑；

配置濕度軟件自動數字顯示裝置，自動提醒更換干燥劑

四、規格參數

· 光譜范圍：7800～350 cm^-1

· 分辨率：優于1.0 cm^-1 ，連續可調。

· 100%τ線傾斜范圍：優于0.5τ%（2200~1900cm^-1 ）

· 信噪比：30000:1 （P-P值，4cm^-1，一分鐘掃描）

· 分束器：進口KBr基片鍍鍺

· 光源:進口高能量、高效率、長壽命光源，帶自動休眠功能，提高光源壽命。

· 干涉儀：30度入射角Michelson干涉儀

· 接收器：進口帶有防潮膜的高靈敏度DLATGS接收器

· 數據傳輸接口：USB2.0

· 支持系統：Windows XP、Windows Vista、Windows 7、Windows 8

五、抗氧劑含量及結構族成分

5.1、不同含量抗氧劑含量實測譜圖：

5.2結構族組分區別不同廠家變壓器油：

液體池:設備配電力專用液體池 1.5mm及0.1mm兩種池程規格

六、操作規范詳見：

傅里葉變換紅外光譜儀

操作規范

一、抗氧劑含量測試

1、取樣和樣品的儲存

   1.1取樣按照GB7597的規定進行。

   1.2樣品應遮蓋起來，避免受熱和直接光照，使用前應用干燥的濾紙過濾。

2、試劑、工具的準備

   2.1、10mL玻璃注射器、實驗室用吸油紙、防毒面具、洗耳球

  2.2、石油醚、酒精、四氯化碳分析純

3、液體試驗池選擇及安裝

  3.1、光程長度為1.5mm,帶氯化鈉窗口的試驗池，氯化鈉試驗池要干燥密封保存，防止空氣中水分潮解。

  3.2、液體池窗片及墊片清洗干凈待用（用石油醚及無水乙醇分析純1：1混合液清洗）并用洗耳球吹干。

  3.3、安裝液體池時注意進出油口與窗片對應，對角旋緊手?jǐn)Q螺絲。

  3.4、清洗安裝好的液體池，放入儀器測試位中背景采集，測定3650 cm^-1的O-H伸縮振動吸收值（修正峰高）<0.05，否則再次用酒精（必要時用四氯化碳，務必佩戴防毒面具）清洗直到滿足要求為止。

3.5、如果不能 滿足3.4要求條件，要對窗片進行清洗、拋光或者廢棄。

3.6、在工作站軟件“FTIR Software”中選擇背景采集，選取3610~3680 cm^-1之間的3650cm^-1修正峰高。滿足要求的空白液體池譜圖作為試驗背景（采集設置中選擇使用此背景時間為60min）.

4、試驗的準備

4.1、準備好滿足試驗要求的1.5mm光程長度并且?guī)�氯化鈉窗口的液體池。

4.2、用試樣清洗過的注射器向稍傾斜的液體池緩緩注入試樣（傾斜的液體池，出油口在高處），液體池另一出油口用吸油紙覆蓋，防止油溢出污染窗口；液體池內應無氣泡。

4.3、注滿試驗的液體池，放入儀器測試位中，點擊，樣品采集后，

在譜圖分析菜單中選擇建立定量方法選項。

選擇導入已標定的標準溶液曲線方法公式，點擊，下一步。

點擊，下一步，完成并保存。

在譜圖分析菜單中選擇定量分析。

點擊測試樣品。測試三次看重復性。讀取濃度報告抗氧劑含量。

5、標準溶液曲線方法公式的建立參照SH/T 0802-2007第8章要求及說明書操作規范建立。

一、結構族測試

1、取樣和樣品的儲存

   1.1取樣按照GB7597的規定進行。

   1.2樣品應遮蓋起來，避免受熱和直接光照，使用前應用干燥的濾紙過濾。

2、試劑、工具的準備

   2.1、10mL玻璃注射器、實驗室用吸油紙、防毒面具、洗耳球

  2.2、石油醚、酒精、四氯化碳分析純

3、液體試驗池選擇及安裝

  3.1、光程長度為0.1mm,帶氯化鈉窗口的試驗池，氯化鈉試驗池要干燥密封保存，防止空氣中水分潮解。

  3.2、液體池窗片及墊片清洗干凈待用（用石油醚及無水乙醇分析純1：1混合液清洗）并用洗耳球吹干。

  3.3、安裝液體池時注意進出油口與窗片對應，對角旋緊手?jǐn)Q螺絲。

  3.4、清洗安裝好的液體池，放入儀器測試位中背景采集，測定1610 cm^-1的O-H伸縮振動吸收值（修正峰高）<0.0005；測定720 cm^-1的O-H伸縮振動吸收值（修正峰高）<0.005，否則再次用酒精（必要時用四氯化碳，務必佩戴防毒面具）清洗直到滿足要求為止。

3.5、如果不能 滿足3.4要求條件，要對窗片進行清洗、拋光或者廢棄。

3.6、在工作站軟件“FTIR Software”中選擇背景采集，以空氣譜圖作為試驗背景（采集設置中選擇使用此背景時間為60min）.

4、試驗的準備

4.1、準備好滿足試驗要求的0.1mm光程長度并且?guī)�氯化鈉窗口的液體池。

4.2、用試樣清洗過的注射器向稍傾斜的液體池緩緩注入試樣（傾斜的液體池，出油口在高處），液體池另一出油口用吸油紙覆蓋，防止油溢出污染窗口；液體池內應無氣泡。

4.3、注滿試驗的液體池，放入儀器測試位中，點擊，樣品采集后，

把池程選擇的規格，填入B4單元格

選擇峰高工具，選擇1640cm^-1~1560cm^-1之間的1610cm^-1的修正高度，填入試驗報告A1610單元格內，自動計算讀取C_A%

選擇峰高工具，選擇790cm^-1~680cm^-1之間的720cm^-1的修正高度，填入試驗報告A720單元格內，自動計算讀取C_p% C_N% 試驗報告中自動計算。

5、精密度要求

          重復性：

C_A%≤0.54

 C_p%≤1.08

C_N%≤1.49
