柔性鉗形功率表|三相柔性鉗形功率表 |
發布者：揚州市拓騰電氣有限公司 發布時間：2023/3/10 |

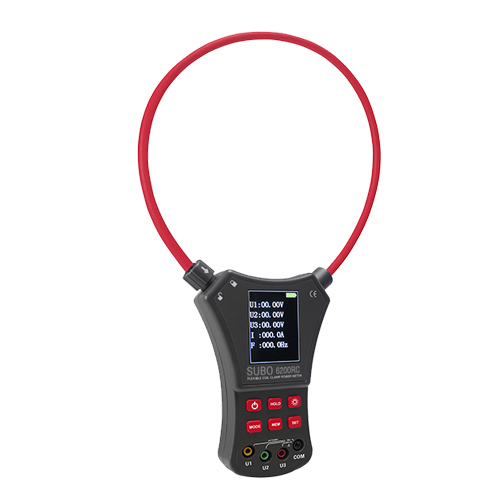

SUBO6620RC柔性鉗形功率表是測量三相交流電壓、電流、電壓間相位、電壓電流間相位、頻率、相序、電能、有功功率、無功功率、視在功率、功率因數、總功率等的多功能、數字式智能儀表。鉗表采用柔性羅氏線圈，使用非常方便，完全兼容大口徑鉗形電流表及功率鉗表的功能，還能用于判別變壓器接線組別、感性、容性電路，讀出差動保護各組CT之間的相位關系，檢查電度表的接線正確與否，檢修線路設備等，為用電檢查人員提供一種安全、準確、便捷的新型電力儀表。 柔性電流鉗，即RogowskiCoil(羅氏線圈)，采用羅氏線圈技術，是一個在非鐵磁性材料上均勻纏繞的環形線圈，無磁滯效應，幾乎為零的相位誤差，無磁飽和現象，線性度極高，抗干擾能力強。輸出信號是電流對時間的微分，通過對輸出電壓信號進行積分，就可以真實還原輸入電流，其測量電流范圍可從毫安級到上萬安。柔性電流鉗線圈部分無任何裸露金屬導體，非接觸測量，安全快速；其體積小、重量輕、外觀精美、柔軟靈活，適合于狹窄環境和排線密集的場所；測量精度高、可靠性強、響應頻帶寬，用戶可根據需求定制線圈長度。 SUBO6620RC柔性鉗形功率表體積小、重量輕，現場操作非常輕便簡易，測量精度高，儀表具有USB通訊接口，可存儲數據，通過系統軟件上傳所存數據到電腦，實現歷史數據讀取、查詢、保存、打印等功能。儀表還具有背光功能、數據保持功能，是電工安全檢測的必備工具。
功 能
三相交流電壓、電流、有功功率、無功功率、視在功率、總功率、電流與電壓的相位、相電壓之間的相位、頻率、電能、相序等
電 源
6V DC(LR03×4節堿性干電池)
測量方式
柔性CT：輸出信號是電流對時間的微分，通過對輸出電壓信號進行積分，就可以真實還原輸入電流。
鉗口尺寸
內徑Φ200mm（可按用戶要求定制尺寸）
導線位置
被測量導線處于鉗口的中心位置
數據存儲
200組
通訊接口
實現所存數據上傳電腦，便于分析數據
通 訊 線
通訊線，長1.8米
頻 率
50Hz/60Hz自動識別
換 檔
全自動切換
采樣速率
約2次/秒
線路電壓
AC 600V以下線路測量
顯示模式
2.8寸TFT彩色液晶屏；顯示域58mm×44mm
儀表尺寸
寬高厚200mm×370mm×35mm
背 光 燈
有，“ * ”鍵控制
數據保持
數據保持功能：“HOLD”符號顯示
溢出顯示
超量程溢出功能：“OL”符號顯示
自動關機
開機約15分鐘后，儀表自動關機，以降低電池消耗
電池電壓
當電池電壓降到約4.8V時，儀表顯示提醒更換電池。
儀表質量
儀表：約272g，總質量約755g(含電池及附件)
工作電流
背光燈開啟80mA；背光燈關閉50mA
工作溫濕度
-10℃～40℃；80%rh以下
存放溫濕度
-10℃～60℃；70%rh以下
絕緣強度
AC 3700V/rms(鐵心與外殼之間)
適合安規
IEC1010-1、IEC1010-2-032、污染等級2、CAT Ⅲ(600V)
|
