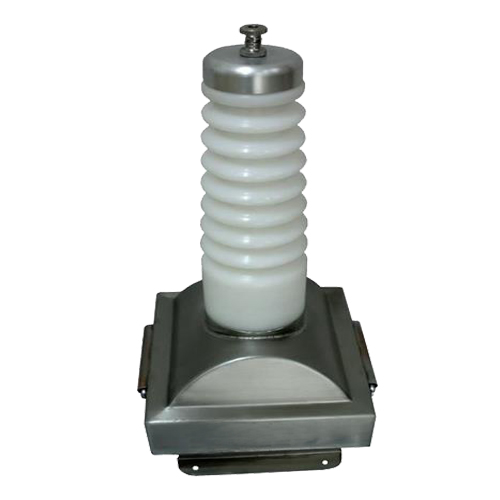

超輕便試驗變壓器|高壓試驗變壓器 TE-OAT |
發布者：揚州市拓騰電氣有限公司 發布時間：2023/3/15 |
系列高壓試驗變壓器作為高壓試驗設備的主機，與控制系統、智能保護裝置等組合，對電氣產品、設備、元器件和絕緣材料等進行工頻耐壓試驗，以考核被試品的絕緣水平，并可及早發現被試品的局部缺陷及衡量被試品承受內、外部過電壓的能力。其特點是體 積小、重量輕、安裝使用方便。
高壓試驗變壓器為戶內式設備，鐵芯采用優質冷軋取向硅鋼片，結構為芯式、臥式放置，芯柱上同心地裝有低壓繞組、測量繞組、高壓繞組。高壓繞組為多層寶塔 式梯形結構、低壓繞組為圓筒式結構。設計緊湊，小巧玲瓏可在地面任意移動，便于實驗室和野外現場作業。 交流試驗變壓器參數(紅字為常用規格精度0.5級有現貨)：
型號
容量
（KVA）
輸出電壓
（KV）
輸出電流
（mA）
輸入電壓
（V）
輸入電流
（A）
尺寸長寬高
（mm）
重量
（kg）
新TE-OAT-Q
1
50
20
200
5
180*170*400
9
老TE-OAT
1
50
20
200
5
300*230*620
29
新TE-OAT-Q
3
50
60
200
15
205*205*420
16
老TE-OAT
3
50
60
200
15
320*240*640
38
新TE-OAT-Q
5
50
100
200
25
235*215*450
23
老TE-OAT
5
50
100
200
25
370*270*650
58
TE-OAT
5
100
50
200
25
TE-OAT
10
150
66.7
200
50
TE-OAT
20
150
133.3
400
50
TE-OAT
30
150
200
400
75
TE-OAT
75
150
500
600
108.3
TE-OAT-Q
100
150
666.7
600
166.7
交直流技術參數：交直流兩用型試變的參數同上表，直流參數中的額定直流電壓為交流的1.4倍，特殊規格需要提前3個月
聯機示意圖
|
