一、產品特點

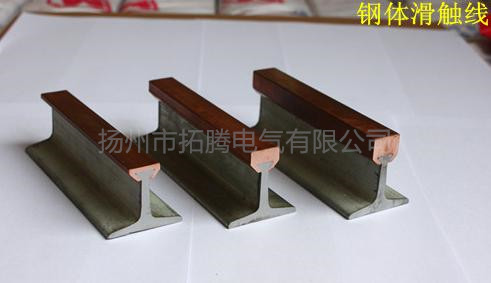

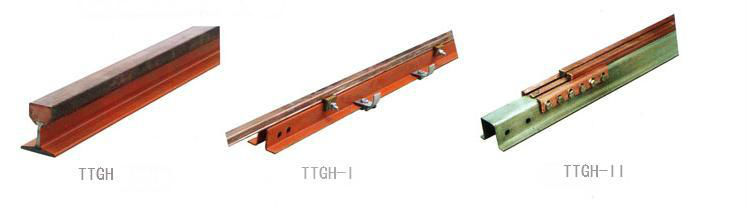

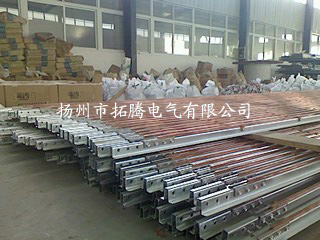

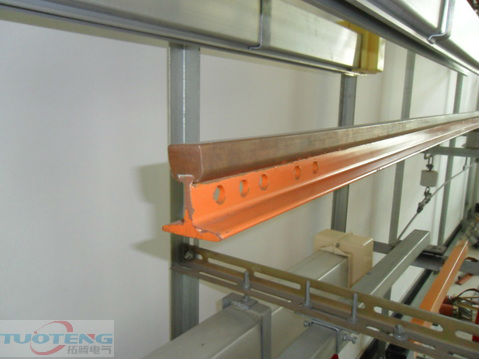

TTGH剛體滑觸線由燕尾槽銅棒和剛度工字鋼構成，其嵌裝工藝保證了銅棒和工字鋼的緊密結合，采用強度專用絕緣子作支撐，從而組成向各種起重機械設備饋電的移動滑觸線。其滑線截面如下圖所示。

二、產品型號與規格

鋼體滑觸線型號、規格及額定電流值

型號	標稱截面mm²	額定電壓(A)	重量(Kg/6m)
TTGH-85	85	500	24.3
TTGH-110	110	600	25.9
TTGH-170	170	800	29.4
TTGH-240	240	1000	46.1
TTGH-320	320	1200	50.4
TTGH-170Ⅱ	2x170	1300	53.9
TTGH-240Ⅱ	2x240	1800	62.2
TTGH-320Ⅱ	2x320	2200	68.8
注：滑觸線標準長度：6m，可根據用戶需求設置載流量，大可達3000A以上。

型號	標稱截面mm²	額定電壓(A)	重量(Kg/6m)
TTGHI-10	85	500	24.3
TTGHI-110	110	600	25.9
TTGHI-170	170	800	29.4
TTGHI-240	240	1000	46.1
TTGHI-320	320	1200	50.4
TTGHI-170Ⅱ	2x170	1300	53.9
TTGHI-240Ⅱ	2x240	1800	62.2
TTGHI-320Ⅱ	2x320	2200	68.8

鋼體滑觸線一般情況下按6m定尺長度供貨。
鋼體滑觸線絕緣支架安裝間距一般為3m

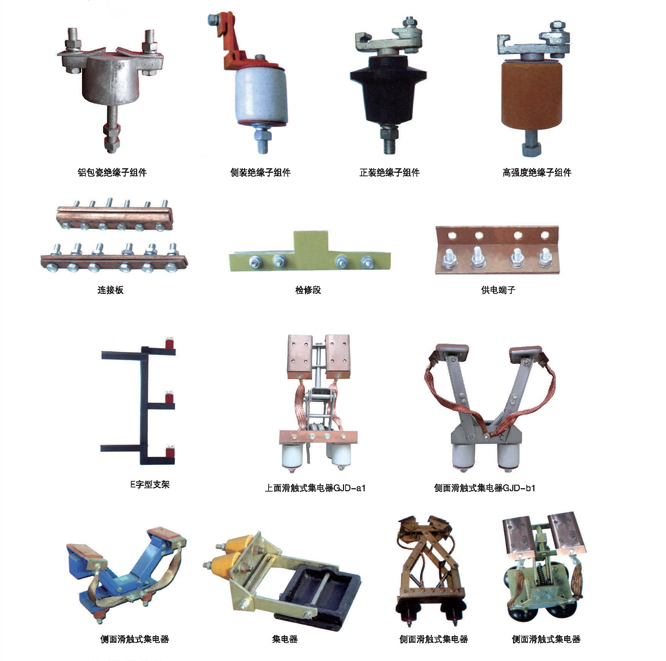

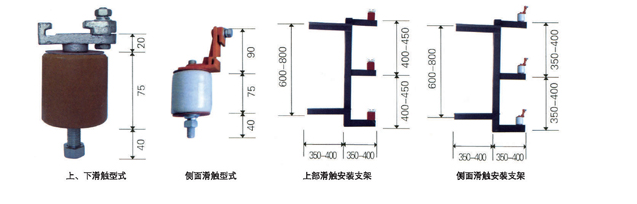

三、剛體滑線系列配件圖

四、滑觸線的安裝

滑觸線的具體安裝方式，我公司將根據用戶設計要求及時提供詳細補充材料，現就上部滑觸式通常安裝順序簡述如下：
1)安裝支架

原則上支架應與行車路軌垂直安裝，所有支架應與行車路軌保持水平。安裝間距為2m一套。為了保證剛體滑線的整體直線，要求支架安裝縱向誤差不得超出1cm，橫向誤差不超過2cm。

2）安裝方式
滑觸線的安裝方式分為上面滑觸、下面滑觸和側面滑觸三種，通常采用上面滑觸。

滑觸線的安裝支架一般為1.5-2米一個，特殊情況亦可采取加強措施，適當擴大距離，三根滑觸線之間的相間距離為400mm，如為低阻抗滑觸線，相間距離可擴大到450mm。
3）安裝絕緣子組件
將絕緣子組件固定在支架的預留間隙孔上，確保絕緣子整體直線。
4）連接滑線
將剛體滑線兩端用連接專用夾板固定，擰緊螺絲，保證滑線接頭處平整即可，滑線連接夾板長度為18~22cm，連接后接頭間隙為3-5(mm)。

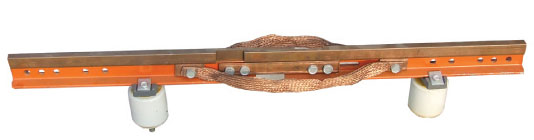

5）安裝溫度補償裝置
為了防止剛體因溫度變化引起的膨脹，一般剛體滑線都設計溫度補償裝置，本廠將按設計要求特別制作。安裝時將溫度補償裝置直接固定于兩剛體滑線之間，為保證剛體滑線在溫度變化的情況下進行伸縮，結合現場溫度，調節好膨脹間隙。

6）檢修隔離裝置
檢修隔離裝置采用環氧樹指絕緣板制成，安裝位置根據廠方要求確定，安裝方法和滑線連接相同，接好后，保證滑線接頭和膠木平整即可。
7）輔助電纜固定夾安裝
輔助電纜固定夾一般應安裝在滑線內側。
8）供電端子安裝
供電端子應安裝在剛體滑線的連接處，正常采用中間供電、兩端供電或三處供電方式。

用戶安裝如采用側面滑觸方式，本公司將隨時提供詳細材料加以補充說明，并派員指導安裝。

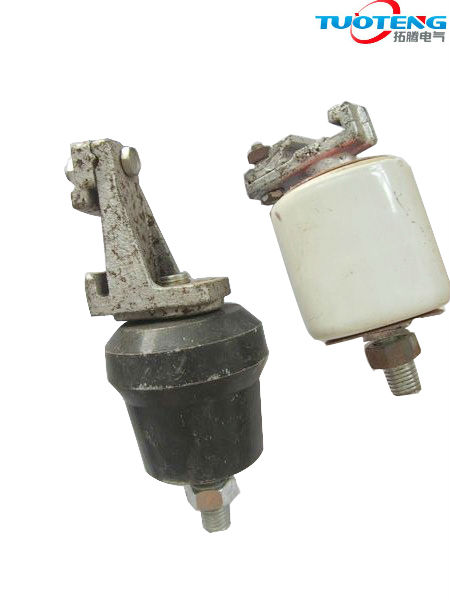

鋼體滑觸線絕緣子烏龜殼

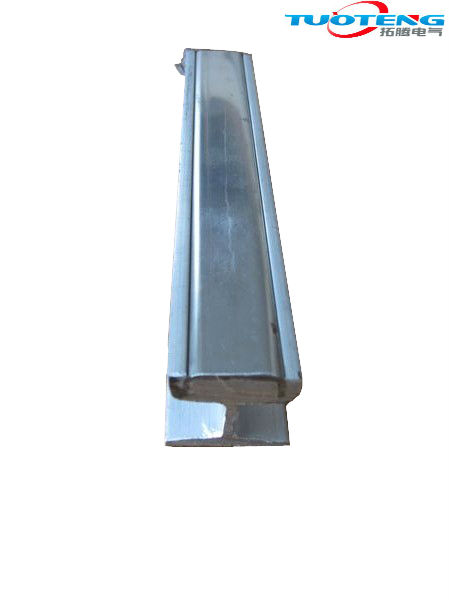

鋁基不銹鋼復合式鋼體滑線

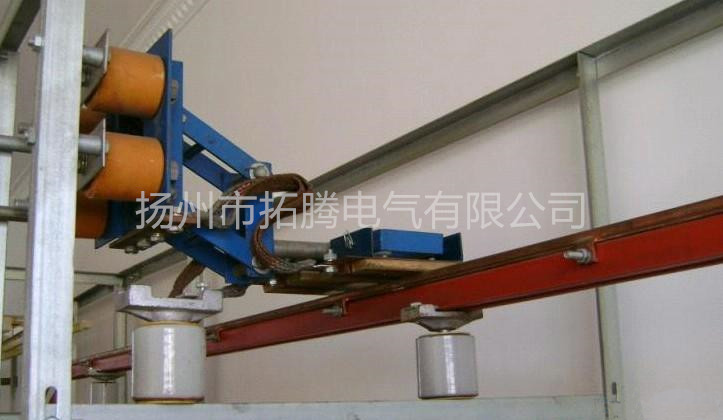

平裝鋼體集線器

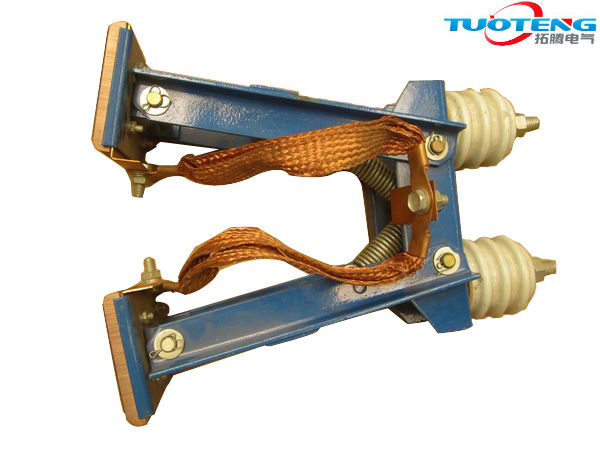

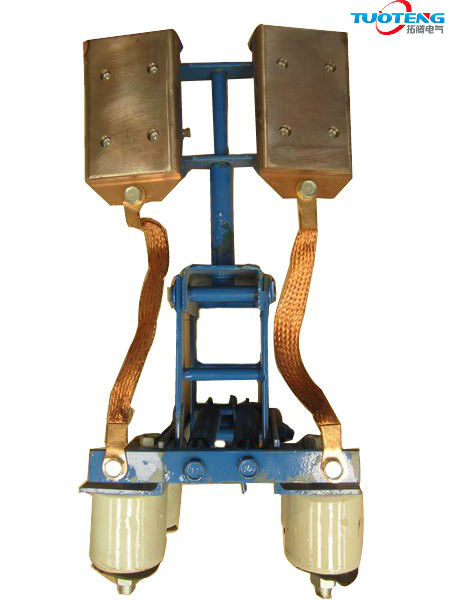

側裝鋼體集電器
