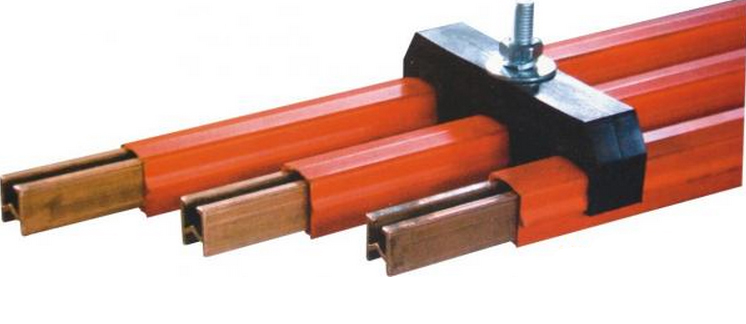

一 產品特點 2、導電性能好，使用壽命長； 3、運行速度快、載流量大，耐溫性能好。 |
二 導軌主要性能指標
| 序號 | 類別 | 指標數 |
|---|---|---|
| 1 | 大工作電壓 | 交流600V或直流1000V |
| 2 | 允許大運行速度 | 120m/min，600m/min(分相式) |
| 3 | 極間、極對地絕緣電阻 | >10m歐 |
| 4 | 絕緣介電強度試驗 | 工頻交流3000V 1min無擊穿閃爍現象 |
| 5 | 相比漏電起痕指數 | CTI>600V |
| 6 | 可燃性試驗 | 自熄 |
| 7 | 周圍環境溫度 | -20℃~+55℃ |
| 8 | 周圍環境濕度 | ≤95% |
| 9 | 電動穩定性 | 50倍1額定0.1S |
| 10 | 電熱穩定性 | 20倍1額定1S |
| 11 | 海拔度 | ≤2000m |
| 12 | 防觸電等級 | 0級 |
| 13 | 防護等級 | IP13、IP23、IP54 |
| 14 | 沖擊耐化學腐蝕、穩定性 | 耐酸、耐堿、耐鹽霧 |
| 15 | 安全等級 | III級 |
| 16 | 外殼擊穿電壓強度 | ＞20Kv/min |
| 17 | 執行標準 | JB6391-1992 |
備注：周圍環境溫度大于+55℃小于+120℃TZHU-N耐位安全滑觸線。
三 導軌型號、技術參數
| 序號 | 產品代號 | 額定電流(A) | +20℃是電流電阻(Ω/m) | 規矩80mm時軌間阻抗(Ω/m) | 懸掛間距 | 導軌標準長度 | 外形尺寸 |
|---|---|---|---|---|---|---|---|
| TTHU-150 | 010101 | 150A | 3.59×105 | 4.02×105 | 1 | 6 | 20×25 |
| TTHU-200 | 010102 | 200A | 3.12×105 | 3.63×105 | 1 | 6 | 20×25 |
| TTHU-250 | 010103 | 250A | 2.28×105 | 322×105 | 1 | 6 | 20×25 |
| TTHU-320 | 010104 | 320A | 2.21×105 | 2.62×105 | 1 | 6 | 20×25 |
| TTHU-450 | 010105 | 450A | 1.65×105 | 2.15×105 | 1 | 6 | 20×25 |
| TTHU-600 | 010106 | 600A | 1.22×105 | 1.84×105 | 1.5 | 6 | 27×36 |
| TTHU-800 | 010107 | 800A | 8.8×106 | 1.64×105 | 1.5 | 6 | 33×43 |
| TTHU-1000 | 010108 | 1000A | 7.7×106 | 1.48×105 | 1.5 | 6 | 33×43 |
| TTHU-1250 | 010109 | 1250A | 6.13×106 | 1.40×105 | 1.5 | 6 | 33×43 |
| TTHU-1500 | 010110 | 1500A | 5.01×106 | 1.35×105 | 1.5 | 6 | 33×43 |
| TTHU-1800 | 010111 | 1800A | 4.38×106 | 1.33×105 | 1.5 | 6 | 44×60 |
| TTHU-2400 | 010112 | 2400A | 3.21×106 | 1.29×105 | 1.5 | 6 | 44×60 |
| TTHU-3200 | 010113 | 3200A | 3.52×106 | 1.20×105 | 1.5 | 6 | 44×60 |
| TTHU-3600 | 010114 | 3600A | 2.29×106 | 1.08×105 | 1.5 | 6 | 44×60 |
| 型號規格 | 滑觸線截面尺寸 | 載流量 (A) | 適配外置式集電器 | ||
| A | B | C | |||
| HXPnR-H-150/200 | 26.5 | 20.0 | 7.0 | 200 | HJD-200 |
| HXPnR-H-250/400 | 42.0 | 32.5 | 10.0 | 400 | HJD-400 HJD-200 |
| HXPnR-H-400/600 | 42.0 | 32.5 | 10.0 | 600 | HJD-600 HJD-400 |
| HXPnR-H-500/800 | 42.0 | 32.5 | 10.0 | 800 | HJD-800 HJD-600 |
| HXPnR-H-700/1000 | 42.0 | 32.5 | 10.0 | 1000 | HJD-1000 HJD-600 |
| HXPnR-H-900/1250 | 42.0 | 32.5 | 10.0 | 1250 | HJD-1250 HJD-800 |
| HXPnR-H-1500/2000 | 65 | 50 | 12 | 2000 | HJD-1000 HJD-1250 |
| HXPnR-H-2000/2500 | 85 | 60 | 15 | 2500 | HJD-1250 HJD-1000 |
| HXPnR-HB-1600/2000 | 91.7 | 55 | 15.6 | 2000 | HJD-1000C HJD-1250C |
| HXPnR-HB-2500/3000 | 91.7 | 55 | 15.6 | 3000 | HJD-1500C HJD-1250C |
|
注：1、滑觸線標準長度：6m。 2、TTHU、HXPnR-H與HXPnR-HB以及HXPnR-HA性能相同，幾何形狀和集電方式不同。 3、TTHU、HXPnR-H型有鋁合金和銅體兩種材料的滑線。公司同類產品DHH,DHHT,JDC,JDU |
|||||
