環氧拉擠管
HUANYANGLAJIGUAN
拓騰電氣拉擠管可分為二類，一類為帶電工具等用拉擠管，其形狀有圓形，橢圓型、及矩形。其特點為：絕緣性能好，強度、重量輕、外形美觀等。另一類為空心絕緣子等用拉擠管，其特點為：內孔可穿各種導線、光纖、電纜等材料，機械強度，絕緣性能。目前已用于光電互感器用懸式、柱式絕緣子.
|
截面圖

|
|
1． 可根據客戶的要求定制。
2． 定貨時請附產品圖紙或詳細技術要求。
|
|
序 號
|
指 標 名 稱
|
單 位
|
指 標 值
|
|
1
|
密度
|
g/cm3
|
1.8-2.0
|
|
2
|
熱變形溫度
|
℃
|
180 200 240
|
|
3
|
沖擊強度
|
kj/m2
|
90
|
|
4
|
彎曲強度（常溫下）
|
N/mm2
|
390
|
|
5
|
吸水性
|
mg
|
20
|
|
6
|
絕緣電阻
|
|
1.0*1013
|
|
7
|
電氣強度（90℃變壓器油中）
|
MV/m
|
10
|
|
8
|
耐電痕化指數（PTI）
|
|
600
|
|
9
|
燃燒性
|
級
|
FVO
|
|
10
|
溫度指數(TI)
|
℃
|
155 180 220
|
空心絕緣子等用拉擠管規格表
|
|
|||||
|
序號 |
編號 |
內徑（d=mm） |
外徑（D=mm） |
長度（L=mm） |
顏色 |
|
1 |
TPLG3*18*L |
3 |
18 |
根據客戶要求 |
淺綠 |
|
2 |
TPLG6*18*L |
6 |
18 |
根據客戶要求 |
淺綠 |
|
3 |
TPLG18*30*L |
18 |
30 |
根據客戶要求 |
棕色 |
|
4 |
TPLB15*60*L |
15 |
60 |
根據客戶要求 |
棕色 |
|
5 |
TPLB30*70*L |
30 |
70 |
根據客戶要求 |
棕色 |
|
6 |
TPLB15*60*L |
15 |
60 |
根據客戶要求 |
棕色 |
|
7 |
TPLB30*70*L |
30 |
70 |
根據客戶要求 |
棕色 |
|
8 |
TPLB70*80*L |
70 |
80 |
根據客戶要求 |
棕色 |
|
9 |
TPLB60*90*L |
60 |
90 |
根據客戶要求 |
黑色 |
|
10 |
TPLB20*100*L |
20 |
100 |
根據客戶要求 |
黑色 |
|
11 |
TPLG31*50*L |
31 |
50 |
根據客戶要求 |
淺綠 |
|
12 |
TPLG80*90*L |
80 |
90 |
根據客戶要求 |
淺綠 |
|
說明： 1、T ---拓騰電氣 PL----拉擠管 G ---綠色 B-----棕色 K----黑色 L----長度 2、定貨時請注明編號或內徑、外徑、長度顏色及圖紙和技術要求。 3、可根據客戶需要，增加新的直徑規格的產品。 |
|||||
表二 空心絕緣子等用拉擠管技術參數
|
序 號
|
指 標 名 稱
|
單 位
|
指 標 值
|
|
1
|
密度
|
g/cm3
|
1.8-2.0
|
|
2
|
熱變形溫度
|
℃
|
180 200 240
|
|
3
|
沖擊強度
|
kj/m2
|
90
|
|
4
|
彎曲強度（常溫下）
|
N/mm2
|
390
|
|
5
|
吸水性
|
mg
|
20
|
|
6
|
絕緣電阻
|
|
1.0*1013
|
|
7
|
電氣強度（90℃變壓器油中）
|
MV/m
|
10
|
|
8
|
耐電痕化指數（PTI）
|
|
600
|
|
9
|
燃燒性
|
級
|
FVO
|
|
10
|
溫度指數(TI)
|
℃
|
155 180 220
|

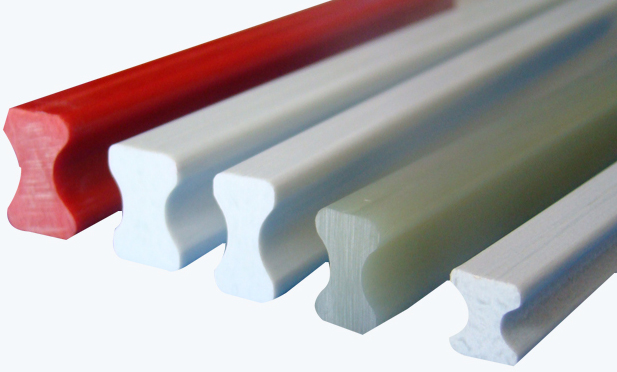

變壓器用工字鋼撐條
我公司可根據客戶的不同要求生產環氧材料工字鋼和乙烯基材料工字鋼，按耐溫等級可分為F級、H級和C級。與傳統生產廠家相比拓騰電氣工字鋼撐條的優點為：1、機械強度 2、耐溫等級 3、外表光滑美觀。拓騰電氣工字鋼撐條通過了全套的檢測測試，特別是SGS的檢驗，產品已銷售到了十幾個國家和地區，特別是通過了嚴格的客戶日本客戶的所有技術要求。

|
||||||
|
序號
|
編號
|
（A mm）
|
寬（B mm）
|
長（L mm）
|
等級
|
顏色
|
|
1
|
TD5*5*L
|
5
|
5
|
根據客戶要求
|
F級
H級
C級
|
白色
黃色
紅色
或客戶指定
顏色
|
|
2
|
TD6*6*L
|
6
|
6
|
根據客戶要求
|
||
|
3
|
TD7*6*L
|
7
|
6
|
根據客戶要求
|
||
|
4
|
TD6*8*L
|
6
|
8
|
根據客戶要求
|
||
|
5
|
TD8*6*L
|
8
|
6
|
根據客戶要求
|
||
|
6
|
TD8*8*L
|
8
|
8
|
根據客戶要求
|
||
|
7
|
TD9*7*L
|
9
|
7
|
根據客戶要求
|
||
|
8
|
TD9*8*L
|
9
|
8
|
根據客戶要求
|
||
|
9
|
TD10*5*L
|
10
|
5
|
根據客戶要求
|
||
|
10
|
TD10*6*L
|
10
|
6
|
根據客戶要求
|
||
|
11
|
TD10*7*L
|
10
|
7
|
根據客戶要求
|
||
|
12
|
TD10*8*L
|
10
|
8
|
根據客戶要求
|
||
|
13
|
TD10*9*L
|
10
|
9
|
根據客戶要求
|
||
|
14
|
TD10*10*L
|
10
|
10
|
根據客戶要求
|
||
|
15
|
TD10*12*L
|
10
|
12
|
根據客戶要求
|
||
|
16
|
TD11*10*L
|
11
|
10
|
根據客戶要求
|
||
|
17
|
TD12*8*L
|
12
|
8
|
根據客戶要求
|
||
|
18
|
TD12*10*L
|
12
|
10
|
根據客戶要求
|
||
|
19
|
TD12*12*L
|
12
|
12
|
根據客戶要求
|
||
|
20
|
TD13*10*L
|
13
|
10
|
根據客戶要求
|
||
|
21
|
TD14*12*L
|
14
|
12
|
根據客戶要求
|
||
|
22
|
TD15*10*L
|
15
|
10
|
根據客戶要求
|
||
|
23
|
TD15*15*L
|
15
|
15
|
根據客戶要求
|
||
|
24
|
TD16*10*L
|
16
|
10
|
根據客戶要求
|
||
|
25
|
TD16*13*L
|
16
|
13
|
根據客戶要求
|
||
|
26
|
TD16*14*L
|
16
|
14
|
根據客戶要求
|
||
|
27
|
TD17*10*L
|
17
|
10
|
根據客戶要求
|
||
|
28
|
TD17*12*L
|
17
|
12
|
根據客戶要求
|
||
|
29
|
TD18*13*L
|
18
|
13
|
根據客戶要求
|
||
|
30
|
TD18*14*L
|
18
|
14
|
根據客戶要求
|
||
|
31
|
TD18*16*L
|
18
|
16
|
根據客戶要求
|
||
|
32
|
TD18*18*L
|
18
|
18
|
根據客戶要求
|
||
|
33
|
TD19*10*L
|
19
|
10
|
根據客戶要求
|
||
|
34
|
TD20*10*L
|
20
|
10
|
根據客戶要求
|
||
|
35
|
TD20*14*L
|
20
|
14
|
根據客戶要求
|
||
|
36
|
TD20*18*L
|
20
|
18
|
根據客戶要求
|
||
|
37
|
TD25*16*L
|
25
|
16
|
根據客戶要求
|
||
|
38
|
TD19*16*L
|
19
|
16
|
根據客戶要求
|
||
|
39
|
TD22*16*L
|
22
|
16
|
根據客戶要求
|
||
|
40
|
TD25*19*L
|
25
|
19
|
根據客戶要求
|
||
|
說明：
1、T----拓騰電氣 D ----工字鋼 L ----長度
2、定貨請選擇規格型號、顏色、耐溫等級，也可根據客戶技術要求進行設計。
|
||||||
角撐條
表一 角撐條規格型號

|
||||||
|
序號
|
編號
|
A mm
|
B mm
|
長（L mm）
|
等級
|
顏色
|
|
1
|
TN6*6*L
|
6
|
6
|
根據客戶要求
|
F級
H級
C級
|
白色
黃色
紅色
或客戶指定顏色
|
|
2
|
TN7*7*L
|
7
|
7
|
根據客戶要求
|
||
|
3
|
TN8*8*L
|
8
|
8
|
根據客戶要求
|
||
|
4
|
TN10*10*L
|
10
|
10
|
根據客戶要求
|
||
|
5
|
TN12*12*L
|
12
|
12
|
根據客戶要求
|
||
|
6
|
TN14*14*L
|
14
|
14
|
根據客戶要求
|
||
|
7
|
TN16*16*L
|
16
|
16
|
根據客戶要求
|
||
|
說明：
1、T----拓騰電氣 N----工字鋼 L ----長度
定貨請選擇規格型號、顏色、耐溫等級，也可根據客戶技術要求進行設計。
|
||||||
|
序 號
|
指 標 名 稱
|
單 位
|
指 標 值
|
|
1
|
密度
|
g/cm3
|
1.8-2.0
|
|
2
|
熱變形溫度
|
℃
|
180 200 240
|
|
3
|
沖擊強度
|
kj/m2
|
90
|
|
4
|
彎曲強度（常溫下）
|
N/mm2
|
390
|
|
5
|
吸水性
|
mg
|
20
|
|
6
|
絕緣電阻
|
|
1.0*1013
|
|
7
|
電氣強度（90℃變壓器油中）
|
MV/m
|
10
|
|
8
|
耐電痕化指數（PTI）
|
|
600
|
|
9
|
燃燒性
|
級
|
FVO
|
|
10
|
溫度指數(TI)
|
℃
|
155 180 220
|
方管具有重量輕、強度、耐老化性能好、外表面美觀的特點，是木橫擔和角鐵橫擔的理想替代品，也可用物建筑行業。
 |
|
1． 現有規格尺寸為100*100*6 140*140*10，70*80*5 ， 50*30*4 50*50*4 70*70*5 80*80*8也可根據客戶的要求定制。
2． 長度可根據客戶的要求定制。
3． 定貨時請附產品圖紙或詳細技術要求。
|
|

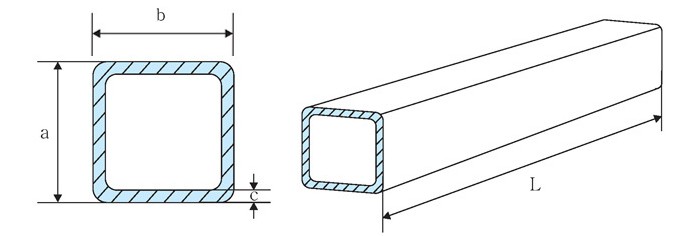

截面圖
 |
||||
|
序號
|
A
|
B
|
C
|
D
|
|
1
|
40
|
30
|
4
|
\
|
|
2
|
50
|
50
|
3
|
\
|
|
3
|
50
|
50
|
4.6
|
\
|
|
4
|
50
|
50
|
6
|
\
|
|
5
|
50
|
50
|
5
|
\
|
|
6
|
60
|
60
|
5.5
|
\
|
|
7
|
60
|
60
|
8
|
\
|
|
8
|
65
|
65
|
8
|
\
|
|
9
|
80
|
80
|
8
|
\
|
|
10
|
100
|
100
|
10
|
\
|
|
11
|
110
|
110
|
4.5
|
\
|
|
12
|
150
|
60
|
6
|
|
|
13
|
300
|
160
|
6
|
\
|
|
14
|
306
|
63
|
3
|
|
我公司可根據客戶的不同要求生產環氧材料拉擠板和乙烯基材料拉擠板，按耐溫等級可分為F級、H級和C級。與傳統生產廠家相比拓騰電氣拉擠板的優點為：1、機械強度 2、耐溫等級 3、外表光滑美觀。拓騰電氣拉擠板通過了全套的檢測測試，特別是SGS的檢驗，是變壓器用拉擠板和其它壓開關用拉擠板首先材料。產品已銷售到了十幾個國家和地區，特別是通過了嚴格的客戶日本客戶的所有技術要求。
