產品概述

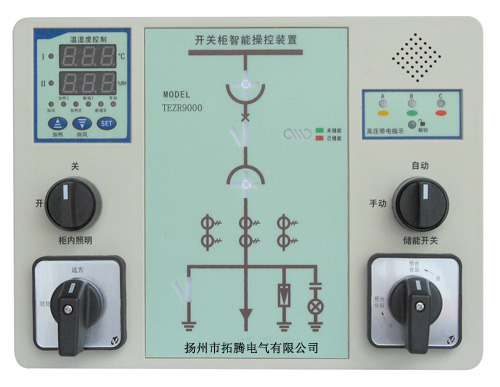

TEZR9000系列開關柜智能操控裝置是根據當前中壓系統開關柜技術發展而開發設計的一種新型的多功能、智能化模擬動態指示裝置。它集一次回路模擬圖、開關狀態、斷路器位置、接地閘刀位置、彈簧儲能狀態、智能語音提示、壓帶電指示、壓帶電閉鎖以及自動（手動）加熱除濕控制、溫度控制、加熱器故障指示等多功能于一體，該產品以一體化布局配套裝備于開關柜，將簡化開關柜的面板結構設計，美化開關柜的面板布局，完善開關狀態的指示功能和安全性能。
TEZR9000系列開關柜智能操控裝置的應用，可取代現有的一次回路模擬指示牌、電磁式開關狀態指示器、接地指示器、帶電(閉鎖)指示器、自動加熱除濕、溫度控制器、加熱器故障監測器等多種控制、指示裝置。

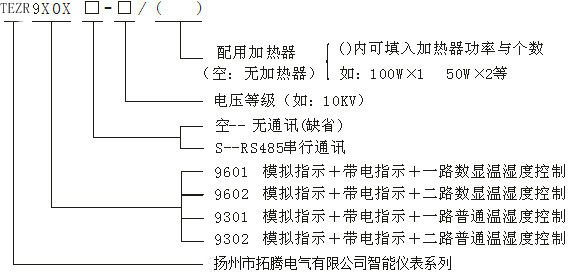

（訂貨時可參考下列型號與功能表來確定訂貨型號，如有特殊要求，訂貨時另行說明。）
主要技術特性：
使用環境：-10℃~50℃ ≤95%RH 存貯環境：-40℃~80℃ ≤95%RH
抗電強度：外殼與端子間 ≥AC 2000V 絕緣性能：外殼與端子間 ≥100MΩ
工作電源：AC或DC 85~260V 功耗：<6W
外形尺寸及安裝方式：外形248×185×80(mm) 開孔228×165(mm)嵌入式安裝
壓帶電指示部分
LED 啟輝電壓（kV）： 額定相電壓 × 0.15~0.65
強制閉鎖啟控電壓（kV）： 額定相電壓 × 0.65
繼電器觸點功率：AC 220V/5A（無源輸出）
溫濕度控制部分
|
項目 |
范圍 |
精度 |
響應時間 |
參數 |
缺省值 |
|
溫度 |
-20℃~100℃ |
1℃ |
≤3S |
實測溫度≤加熱啟動溫度 |
5℃ |
|
實測溫度≥加熱退出溫度 |
10℃ |
||||
|
實測溫度≥降溫啟動溫度 |
45℃ |
||||
|
實測溫度≤降溫退出溫度 |
40℃ |
||||
|
濕度 |
0%RH~100%RH |
1%RH |
≤3S |
實測濕度≥加熱啟動濕度 |
85%RH |
|
實測濕度≤加熱退出濕度 |
75%RH |
1) 加熱器與風機電源：AC220V
2) 溫、濕度傳感器組：1路或2路
3) 控制方式：自動或手動，所有控制參數都可以通過面板按鈕設置
自動：任何一路傳感器組感溫、感濕，所控制的對應設備起動，對應設備指示燈點亮
手動：當按手動加熱或排風按鍵時，手動指示燈和加熱或排風指示燈亮，表示人為進行加熱或排風。
4) 控制輸出方式：繼電器有源輸出
5) 繼電器觸點功率：AC 220V/5A

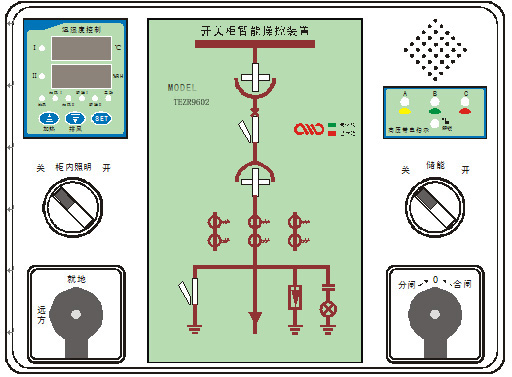

TEZR9000系列產品外形與安裝尺寸及后面板典型接線方式
(部分功能不選用時，不用部分端子為空)
工作原理
本產品由微處理器、開關量輸入輸出部分、溫濕度采集部分、溫濕度顯示部分、溫濕度控制部分、語音提示、壓帶電顯示及閉鎖控制等部分組成。微處理器實時檢測開關量輸入，通過面板的平面指示燈動態顯示，對邏輯錯誤的開關量不但提供指示外，還通過語音提示，微處理器通過串口連接數字溫濕度傳感器，將實時采集當前溫濕度值，并通過LED數碼管顯示出來，同時通過與系統設置的溫濕度數值進行比較，以判斷是否進行加熱或降溫。壓帶電顯示部分分析三相是否帶電，以及對帶電間隔的閉鎖控制，保證人身安全。
模擬指示部分
斷路器狀態指示： 斷路分、合閘，無源觸點輸入
斷路器合閘時，合閘觸點閉合，紅色垂直模擬條發光
斷路器分閘時，分閘觸點閉合，綠色模擬條發光
斷路器位置指示：無源觸點輸入
工作位置觸點閉合時，紅色垂直模擬條發光，指示斷路器處于工作位置
試驗位置觸點閉合時，綠色水平模擬條發光，指示斷路器處于試驗位置
斷電時，紅、綠發光條均不亮指示斷電狀態
接地閘刀位置指示：無源觸點輸入閉合，紅色垂直模擬條亮，表示接地合閘
無源觸點輸入斷開，綠色模擬條亮，表示接地?cái)嚅_
彈簧儲能指示：無源觸點輸入閉合，綠色彈簧符號亮，表示未儲能
無源觸點輸入斷開，紅色彈簧符號亮，表示已儲能
儲能沒有到位這前時，存在預合動作，儲能燈閃爍
*注：① 以上接點信號均來自于斷路器的輔助接點，接地閘刀可用行程開關觸點；
② 失電狀態所有的發光指示均不亮。
加熱器斷線報警
任何一路加熱器發生斷線，不能正常加熱時，報警指示燈亮，報警輸出接點閉合。（判斷哪一路加熱器故障時，只需將加熱器斷開一次，用萬用表量其阻值呈開路狀態，立即可知故障所在）
智能語音防誤提示功能
1）當斷路器合閘時，誤推手車，則斷路器紅燈閃爍，并伴有語音提示“請分?jǐn)嗦菲鳌薄?/span>
2）當接地開關閉合時，誤推手車，則接地開關紅燈閃爍，并伴有語音提示“請分接地開關”。
3）當接地開關和斷路器都閉合時，誤推手車，則斷路器紅燈、接地開關紅燈同時閃爍，并伴有語音提示“請分?jǐn)嗦菲�、請分接地開關”。
4）當接地開關閉合時，若預合斷路器，則接地開關紅燈閃爍，并伴有語音提示“請分接地開關”。
5）當沒有儲能或儲能未完成之前存在預合動作，則儲能指示燈閃爍，并伴有語音提示“請儲能后合斷路器” 。
通訊功能
串行通訊：RS485串行總線，波特率：600~9600可設定，modbus通訊協議
分合閘功能
裝置面板上設有分閘/合閘轉換開關、遠方/就地轉換開關、儲能開關、柜內照明開關等操作開關，方便用戶操作
安裝使用方法
1. TEZR9000型是嵌入式結構。只需在面板上開好合適的孔，再將其推入到面板的開孔中卡緊即可；
2. 按端子的配線功能接線，接好并校對準確后，方可通上電源；
3. 將各開關量輸入端短接一下，觀察對應功能的指示是否發光正�；蛳�；
4. 有自動除濕控制功能的，可以用嘴對傳感器哈氣，模擬凝露條件，加熱指示燈應點亮，所對應的加熱器控制端應有AC220V輸出。同時，在有加熱起動的條件下，如果某一端子未接加熱器時，加熱故障燈點亮，故障報警接點閉合輸出。接入加熱器后故障報警解除，說明自動加熱控制功能正常。
5. 帶電指示器的各輸入端分別接上對應的壓帶電傳感器，電壓試驗時，帶電指示燈亮，有閉鎖功能時閉鎖燈亮，閉鎖有效；壓斷開后，帶電指示燈滅，綠燈亮，閉鎖解除。(無工作電源時，閉鎖有效。)
訂貨
訂貨用戶在選用TEZR9000產品時，請?zhí)峁┫鄳?yīng)說明及參數
1、 提供一次方案圖
2、 產品名稱、型號及數量（參照型號命名方式及意義），特殊功能請注明
3、 有無RS485通訊接口
4、 溫濕度傳感器接線長度
5、 需加熱器的功率、數量（加熱器工作電壓均為AC220V）
