TEZR6000系列開關狀態綜合指示儀

概述

TEZR6000系列開關狀態綜合指示儀是根據當前中壓系統開關柜技術發展而開發設計的一種新型的多功能、智能化模擬動態指示裝置。它集一次回路模擬圖、開關狀態、斷路器位置、接地閘刀位置、彈簧儲能狀態、壓帶電指示、壓帶電閉鎖以及自動加熱除濕控制，溫度控制、加熱器故障指示等多種功能于一體，這些指示功能可分可合，用戶可根據需要選擇，只要指定不同的訂貨型號并提供一次方案圖即可。
TEZR6000系列開關狀態綜合指示儀的應用，可取代現有的一次回路模擬指示牌、電磁式開關狀態指示器、接地指示器、帶電（閉鎖）指示器、自動加熱除濕、溫度控制器、加熱器故障監測器等多種控制、指示裝置。

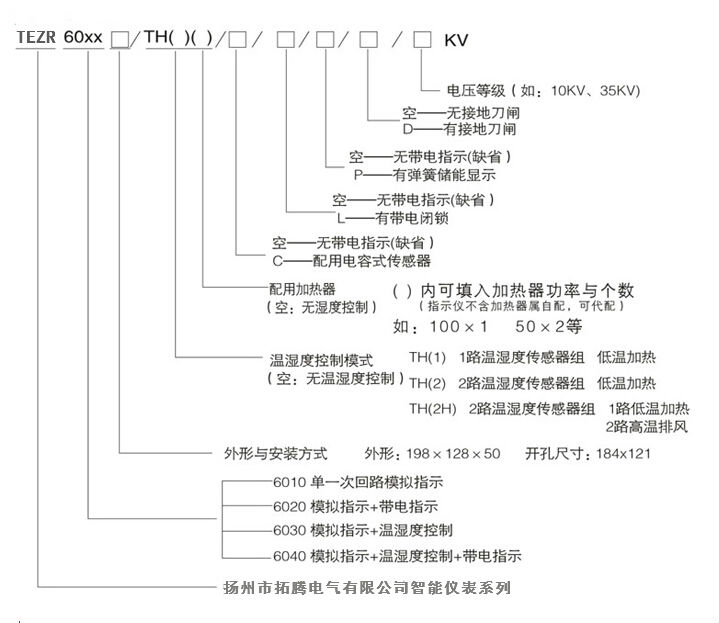

型號命名及意義

  模擬指示部分

工作環境：-10℃～50℃；≤95%RH　　存貯環境：-40℃～80℃；≤95%RH
抗電強度：外殼與端子間≥AC2000V　 絕緣性能：外殼與端子間≥100MΩ
工作電源：AC/DC85～265V
工作電流：≤20mA
斷路器狀態指示：斷路器分、合閘，無源觸點輸入
　　　　　　　　斷路器合閘時，合閘觸點閉合。紅色垂直模擬條亮
　　　　　　　　斷路器分閘時，分閘觸點閉合，綠色水平模擬條亮
工作試驗位置指示：無源觸點輸入
　　　　　　　　　工作位置觸點閉合時，紅色垂直模擬條亮，指示斷路器處于工作位置
　　　　　　　　　試驗位置觸點閉合時，綠色水平模擬條亮，指示斷路器處于試驗位置
　　　　　　　　　斷電時，紅、綠發光條均不亮指示斷電狀態
接地閘刀位置指示：無源觸點輸入閉合，紅色垂直模擬條亮，表示接地合閘。
　　　　　　　　　無源觸點輸入斷開，綠色模擬條亮，表示接地斷開。
彈簧儲能指示：無源觸點輸入斷開，綠色彈簧符號亮，表示未儲能
　　　　　　　無源觸點輸入閉合，紅色彈簧符號亮，表示已儲能
注：1、以上接點信號均來自于斷路器的輔助接點，接地閘刀可用行程開關觸點；
　　2、失電狀態下所有的發光指示均不亮

 壓帶電指示部分

LED啟輝電壓（KV）：額定相電壓：X0.15～0.65
強制閉鎖啟控電壓（KV）：額定相電壓X0.62

加熱除濕控制部分（訂貨時由用戶選擇）

加熱器電源：AC220V
溫濕度傳感器：1路或2路
控制方式：任何一路傳感器感應，所控制的對應加熱器啟動，對應加熱指示燈點亮
除濕控制：濕度≥90%RH或?qū)⑿纬赡�露時加熱投入，濕度＜70%RH，凝露解除時加熱退出，加熱指示燈滅。
加熱輸出繼電器觸點功率：AC220V，10A（每一路）

溫度控制部分（控溫范圍在訂貨時可由用戶選擇，不指定時按下列指標供貨）

低溫加熱：≤5℃時，啟動加熱，≥15℃時，停止加熱
溫排風：≥40℃時，啟動排風，≤35℃時，停止排風

 斷線報警

任何一路加熱器發生斷線，不能正常加熱時，報警指示燈亮，報警輸出接點閉合。（判斷哪一路加熱故障時，只需將加熱器
斷開一次，用萬用表量其阻值呈開路狀態，立即可知故障所在）
