TEZR650戶內高壓帶電指示器

TEZR650系列戶內壓帶電指示器是一種可靠、長壽命的壓電柜戶內帶電指示及安全閉鎖裝置。它適用于額定電壓等級為：3KV～35KV，頻率為50Hz的各種開關設備的配套。該產品不但可顯示各相電壓回路的帶電情況，而且還可與各類電磁鎖配合，實現強制閉鎖開關柜操作手柄及網門，達到防止帶電關、合接地開關，防止誤入帶電間隔，提開關設備的防誤性能。

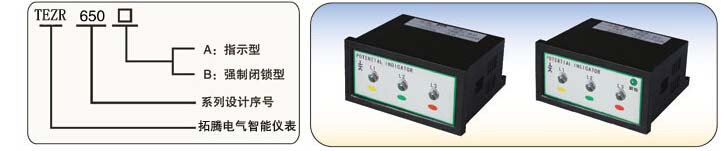

型號命名及意義

主要技術指標
1、 使用環境：-25℃～50℃ ≤95% RH 海拔度≤3000m
2、 顯示起輝電壓：≤額定電壓×0.15
3、 閉鎖起控電壓：≤額定電壓×0.65
4、 二次電源電壓：AC220V、DC110V、DC220V
5、 連續工作壽命：≥100000小時
6、 強制閉鎖動作壽命：>10000次
7、 抗電強度：（接線端子與接地端）>2000V 1min
8、 外型： 寬97×50×深78（mm)
9、 開孔92×46（mm）
10、閉鎖繼電器輸出接點容量：AC220V/5A（輸出為無源接點）
11、閉鎖繼電器動作情況：
無工作電源時，輸出接點斷開
有工作電源時，壓任一相帶電時，輸出接點斷開
有工作電源時，壓三相都不帶電時，輸出接點閉合

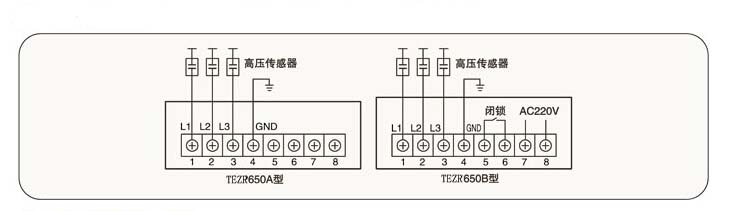

接線端子圖

產品的安裝、使用
1、用電壓等級相符、大小合適的傳感器，先將傳感器固定，并保持表面清潔。
2、將本產品機殼裝入大小合適的面板開孔內，機殼用兩邊的安裝件固定。
3、按照接線圖接好連線，并確認正確無誤，特別是接地線，應可靠接地。
4、產品出廠前應與配套產品一起進行工頻耐壓試驗。
5、連接電磁鎖時，應進行一次壓上電或失電情況下的閉鎖與解鎖動作試驗。
