平板式緊湊工業的設計；
鎳鉻合金電熱元件，溫升迅速，熱轉換效率；
采用臺灣品牌軸流風機（滾珠軸承），壽命長，噪音低；
具有限溫保護功能；
標準DIN 35MM 導軌安裝
選型表
有風扇:120×120×38mm
|
型 號 |
TESH8D-F800 |
TESH8D-F600 |
TESH8D-F400 |
TESH8D-F300 |
TESH8D-F200 |
|
發熱功率 |
400W×2 |
300W×2 |
400W |
300W |
200W |
|
尺 寸 |
120×151×88mm |
120×151×66mm |
|||
|
重 量 |
1.6KG |
1.2KG |
|||
有風扇:80×80×25mm
|
型 號 |
TESH8D-F300 |
TESH8D-F150 |
TESH8D-F100 |
|
發熱功率 |
300W |
150W |
100W |
|
尺 寸 |
120×151×22mm |
80×112×22mm |
|
|
重 量 |
0.5KG |
0.4KG |
|
無風扇:
|
型 號 |
TESH8-F400 |
TESH8-F300 |
TESH8-200 |
TESH8-F150 |
TESH8-F100 |
TESH8-F050 |
|
發熱功率 |
400W |
300W |
200W |
150W |
100W |
50W |
|
尺 寸 |
120×151×22mm |
80×112×22mm |
||||
|
重 量 |
0.5KG |
0.4KG |
||||
注：有風扇型額定功率不包含風扇消耗功率。
技術參數：
技術特性
|
額定電壓 |
100~120VAC(115VAC),220~240VAC 50/60Hz |
|
發熱元件 |
鎳鉻合金不銹鋼電熱管 |
|
發熱體材質 |
鑄鋁(噴砂處理) |
|
過熱保護 |
防止風扇堵轉過熱保護開關，自動復位，100~120℃ |
|
風扇 |
120×120×38mm風扇： 鋁合金框軸流風機,滾珠軸承,風量97CFM,靜態風壓0.34Inch-H2O,轉速2850RPM,功率消耗22W壽命50000小時以上(環境溫度25℃時) |
|
80×80×25mm風扇： 鋁合金框軸流風機,滾珠軸承,風量18CFM,靜態風壓0.13Inch-H2O,轉速2450RPM,功率消耗14W壽命50000小時以上(環境溫度25℃時) |
|
|
接線端子 |
Max.2.5mm2鎖緊扭力0.8Nm |
|
安裝方式 |
35mm DIN導軌安裝 |
|
介質耐壓 |
1500VAC 50/60Hz時間1分鐘 |
|
絕緣電阻 |
100MΩ @500VDC |
|
環境濕度 |
≤90%RH |
|
環境溫度 |
-45℃~70℃(儲藏-45℃~120℃)無凝露，無結冰 |
注意事項
1. 該加熱器須給于強空氣對流的狀態下使用，不帶風扇型需用戶自行安裝。
2. 注意表面溫，禁止觸摸，防止?fàn)C傷！
3. 注意有效接地，防止漏電！
4. 加熱器應垂直安裝，熱風向上，禁止覆蓋！

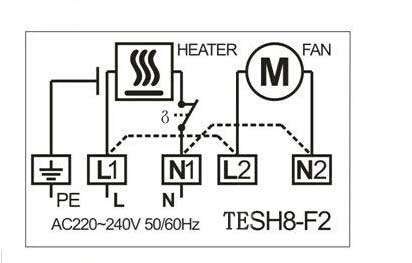

接線圖

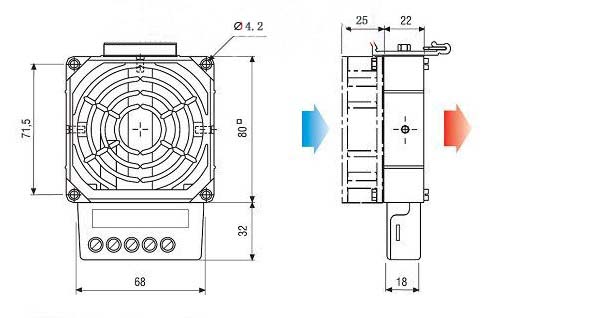

外形尺寸：單位mm±0.5
有風扇: 80×80×25mm 100W 150W

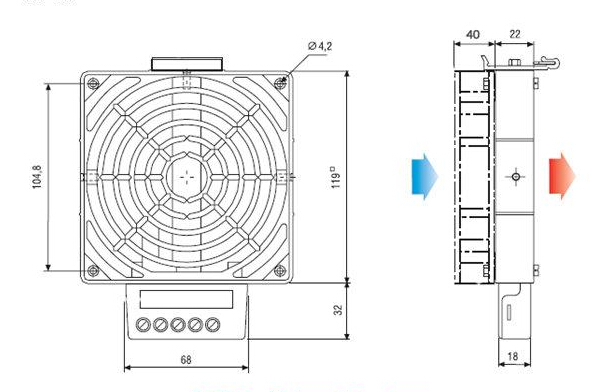

外形尺寸：單位mm±0.5
有風扇: 120×120×38mm 200W 300W 400W
外形尺寸：單位mm±0.5
有風扇 : 120×120×38mm 600W 800W
