WSK-Z(TH)智能型溫濕度控制器

WSK-Z(TH)型能溫濕度控制器用于各種需要對溫度、濕度進行檢測、控制的場合。特別是電力系統各種低壓開關柜、箱式變電站等的防凝露保護和環境保護，可有效地防止柜體內溫度過、過低引起的元件失效或由于濕度過而引起的爬電、閃絡事故。

2、綜述

以單片機為控制核心，采用進口性能溫濕度傳感器，同時對一路溫度信號和一路濕度信號進行測量控制，并實現數字顯示。通過按鍵對它們分別進行上下限設置和顯示，使儀表根據現場情況自動啟動加熱器或風扇。它具有小巧美觀，安裝、使用方便，性能穩定可靠等許多優點。

3、技術指標

1．電源：AC220V±10% 50HZ

2．控制范圍：溫度-20~120℃，濕度0~100%RH

3．控制精度：溫度±1℃，濕度±5%RH

4．控制輸出容量：AC220V，5A， 有源輸出

5．功耗：£3VA

6．工作環境：溫度-20~55℃，相對濕度<95%RH，無腐蝕性氣體及粉塵

7．外形尺寸及安裝方式：外形48×48×100(mm) 35mm導軌式安裝

8．傳感器板尺寸：55mm×65mm

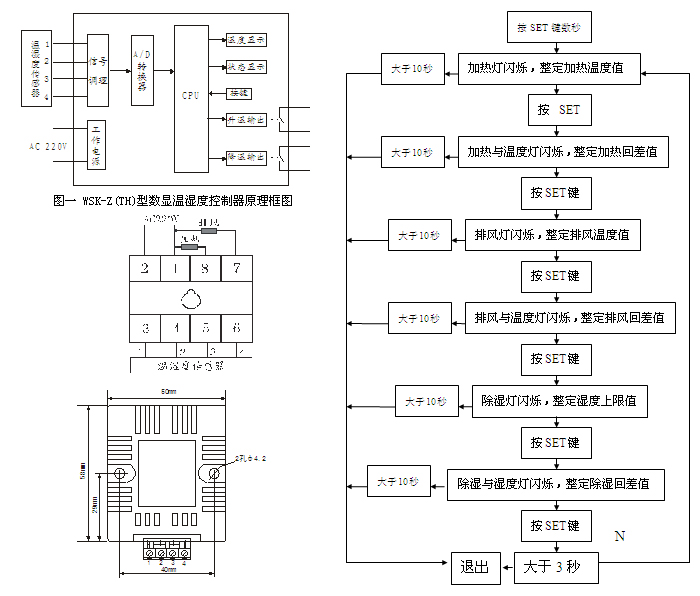

4、工作原理與按鍵操作

溫度傳感器檢測到的溫度信號被處理后，送入單片機進行邏輯判斷和顯示：

1．當溫度太（于設定的溫度上限值）時，降溫觸點閉合，啟動降溫設備，當溫度降至低于整定的回差值時，降溫觸點釋放，關閉降溫設備。

2．當溫度太低（低于設定的溫度下限值）時，升溫觸點閉合，啟動升溫設備，當溫度升至于整定的回差值時，升溫觸點釋放，關閉升溫設備。

3．當濕度太（于設定的濕度上限值）時，升溫觸點閉合，啟動升溫設備，當濕度降至低于整定的回差值時，升溫觸點釋放，關閉降溫設備。

4.當溫度位于上下限之間且濕度低于設定的濕度上限值，升溫和降溫設備均不工作，儀器處于測量顯示狀態。
