WK-Z(TH)智能型數顯溫控器（嵌入式）

WK-Z(TH)型數顯溫度控制器用于各種需要對溫度進行檢測、控制的場合。特別是電力系統各種低壓開關柜、箱式變電站等設備的內部環境溫度的控制和防凝露保護，可有效地防止柜體內溫度過、過低引起的元件失效事故。

2、 綜述

以單片機為控制核心，采用進口性能溫度傳感器，對環境溫度實時測量控制，并實現數字顯示。通過按鍵設置升、降溫啟動的條件，使儀表根據現場情況自動啟動加熱器或風扇。它具有小巧美觀，安裝、使用方便，性能穩定可靠等許多優點。 3、 技術指標

1． 電源：AC 220V±10% 50/60Hz

2． 控制范圍：溫度-20~100℃

3． 控制精度：溫度±1℃

4． 控制輸出容量：AC220V，5A

5． 整機功耗：£3VA

6． 外形尺寸及安裝方式：外形48×48×80(mm) 45×45(mm)面板嵌入式安裝

7． 傳感器板尺寸：55mm×65mm

8． 工作環境：溫度-20~55℃，相對濕度<95%RH，無腐蝕性氣體及粉塵

      4、 工作原理與按鍵操作

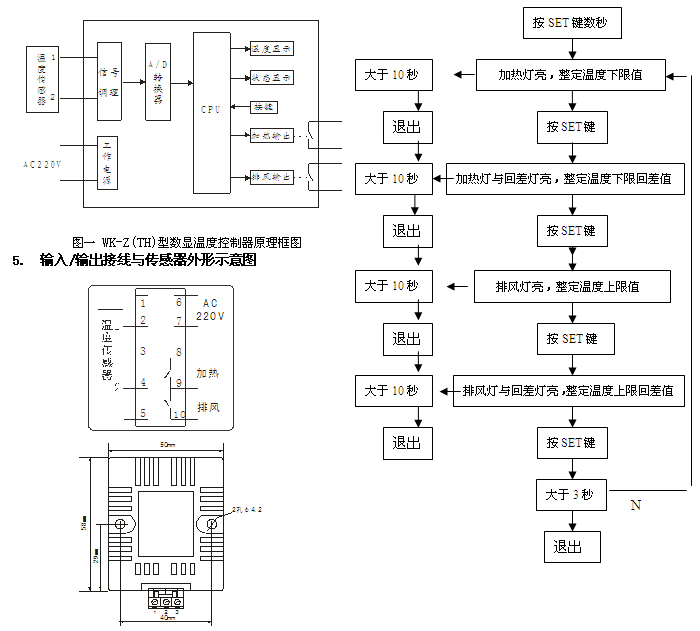

溫度傳感器檢測到的溫度信號被處理后，送入單片機進行邏輯判斷和顯示：

1． 當溫度太低（低于設定的溫度下限值）時，升溫觸點閉合，啟動升溫設備，當溫度升至于整定的回差值時，升溫觸點釋放，關閉升溫設備。

2． 當溫度太（于設定的溫度上限值）時，降溫觸點閉合，啟動降溫設備，當溫度降至低于整定的回差值時，降溫觸點釋放，關閉降溫設備。

3． 當溫度位于上下限之間，升溫和降溫設備均不工作，儀器處于測量顯示狀態。
