低壓線路保護裝置
GB/T 14048.1 -2000 低壓開關設備和控制設備總則
GB/T 14048.5-2001低壓開關設備和控制設備第5-1部分控制電路電器和開關元件-機電式控制電路電器
GB/T 14598.13-2008(IEC 60255-22-1：2007)振蕩波抗擾度檢驗
GB/T 14598.14-1998(IEC 60255-22-2：1996)靜電放電抗擾度檢驗
GB/T 14598.9-2002(IEC 60255-22-3：2000)射頻電磁場輻射抗擾度檢驗
GB/T 14598.10-2007(IEC 60255-22-4：2002)電快速瞬變脈沖群抗擾度檢驗
GB/T 14598.18-2007(IEC 60255-22-5：2002)浪涌抗擾度檢驗
GB/T 14598.17-2005(IEC 60255-22-6：2001)射頻場感應的傳導騷擾抗擾度檢驗
GB/T 14598.16-2002(IEC 60255-25：2000)傳導發射限值檢驗
GB/T 14598.16-2002(IEC 60255-25：2000)輻射發射限值檢驗
主要特點
▲使用方便、操作簡單，中文液晶界面，所有電參量信息和設定都可以通過面板上的功能鍵來進行讀取修改。
▲功能度集成化,集保護、測量、監視、控制、通信等多種功能于一體。
▲國際通用輸入電源模塊，兼容85-265V 交流或直流工作電源，降低了對工作電源的要求。
▲過載"時間-電流特性"符合GB/T14048.4-2003標準，并增加更多脫扣級別，滿足重載啟動要求。
▲溫度保護：更直接監控電動機的發熱情況，符合標準GB/T14048.X-200X。
▲以性能混合信號微處理器為核心，具有速運算和實時信號處理能力，輕松完成保護算法；微處理器的總線不出芯片，系統的可靠性和抗干擾能力大大提，增強了可靠性；采用交流采樣，其實時性和準確性遠于其他方式。
▲支持Modbus協議，可以直接連入原有的DCS系統。
▲產品在防震、抗干擾方面進行了精心設計和嚴格的電磁兼容性測試，以確保裝置安全運行和防誤動。
▲速采集接入裝置的電流、電壓輸入信號數據，測量精度。測量內容包括：相電流、相電壓、線電壓、頻率、有功功率、無功功率、功率因數、積分電度和脈沖電度等，測量電流范圍廣，可省略一次互感器成本；對各種電量和非電量信號的測量精度可通過通道校正系數進行調節，不需要調整硬件回路。
▲事件記錄多達96條,既可上傳也可就地查看，為故障診斷和事故分析提供強有力的依據。
▲"晃電自起動"功能，主電路短時停電或電源切換后根據設定參數可實現分時順序起動；
▲具有完善的自檢能力，包括存儲器、出口、通訊口等，發現裝置異常能自動告警。
▲配備保護邏輯和控制邏輯可編程功能。
▲采用頻率跟蹤技術，精確采樣變頻交流回路。
▲變送器功能強大：內置4～20mA模擬量輸出，可選多種電量(電流、電壓、功率、電能)，且范圍可調。
主要功能
|
配置 功能 |
功能配置 |
|
|
標準配置 |
||
|
保護功能 |
定時限過流保護 |
■ |
|
欠流保護 |
■ |
|
|
過流保護 |
■ |
|
|
相電流不平衡(缺相\斷相)保護 |
■ |
|
|
輕載保護 |
■ |
|
|
熱過載保護 |
■ |
|
|
tE時間保護 |
■ |
|
|
欠壓保護 |
■ |
|
|
漏電（接地故障）/零序保護 |
□ |
|
|
自動重啟動 |
■ |
|
|
過壓保護 |
■ |
|
|
低頻率保護 |
■ |
|
|
熔斷器監視 |
■ |
|
|
跳閘回路監視 |
■ |
|
|
溫度保護PTC |
□ |
|
|
通訊功能 |
MODBUS-RTU協議 |
■ |
|
開關量輸入 |
8DI,功能可編程（內置電源） |
■ |
|
開關量輸出 |
4DO,功能可編程 |
■ |
|
模擬量輸出 |
一路4-20MA信號輸出 |
□ |
|
測量功能 |
三相電流 |
■ |
|
三相電壓 |
■ |
|
|
電流不平衡率 |
■ |
|
|
有功功率P |
■ |
|
|
無功功率Q |
■ |
|
|
功率因數COSΦ |
■ |
|
|
頻率 |
■ |
|
|
漏電電流 |
■ |
|
|
電能 |
■ |
|
|
定值設定 |
各種保護定值查詢、整定 |
■ |
|
故障信息 |
實時查詢故障/報警信息 |
■ |
|
啟動參數設定 |
控制權限、啟動等參數查詢、整定 |
■ |
|
系統參數設定 |
地址、波特率、額定值等參數查詢、整定 |
■ |

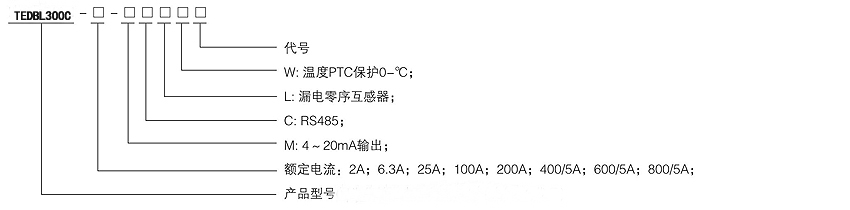

型號規格
測量及管理功能
▲測量電壓Ua、Ub、Uc，可內部計算有功電度和無功電度，也可接入外部電度脈沖
▲測量三相電流Ia、Ib、Ic及零序電流I0 和負序電流，1路4-20mA輸出，變送輸出任一測量值
▲測量有功功率P、無功功率Q以及功率因數COSφ，紀錄電動機全部運行時間及后一次成功啟動過程中大電流
▲測量頻率f，兩次起動間的小時間間隔及允許再起動控制功能
▲電流不平衡度
▲溫度PTC及漏電零序保護功能
▲斷路器分合、刀閘位置、熔絲等開關量信號
▲保護動作信息；記錄量達96 條，循環記錄顯示
▲遙測、遙信、遙控、遙脈等四遙功能
▲單元運行狀態的監測和控制
▲遠方定值管理、對時、信號復歸等系統管理功能
▲支持Modbus協議和Profibus--DP協議
控制
▲遠方遙控輸出，用戶面板控制輸出
▲輸入與輸出采用可編程邏輯控制，輕松實現控制聯鎖、互鎖
▲采用漢字大液晶，顯示各種測量數據，開關量輸入狀態、繼電器輸出狀態、通訊狀態，時鐘，SOE 信息等，各種信息一目了然
技術參數
|
電動機額定工作電壓 |
AC380V、AC660V |
|
控制電源 |
220VAC、50Hz 15VA/15W |
|
額定電流 |
0.5-800A |
|
額定工作頻率 |
50Hz |
|
絕緣電阻 |
100MΩ/500V |
|
防護等級 |
控制器本體IP20;顯示模塊IP45 |
|
電源電壓 |
AC/DC85-265V |
|
頻率 |
38Hz-70Hz |
|
功耗 |
正常工作時≤1.5W保護啟動時≤2.0W |
技術數據
|
繼電器輸出 |
跳閘繼電器J1 |
1常開常閉轉換接點 |
|
可編程繼電器J2、J3、J4 |
1常開接點（如：跳閘TI聯動、溫度保護、漏電保護、報警輸出、運行指示、正轉啟動、反轉啟動、自動合閘等、輸出方式可選電平或脈沖輸出） |
|
|
輸出容量 |
250VAC 8A/30VDC 8A |
|
|
速斷保護動作時間 |
不大于100ms |
|
|
開關量 （二進制）輸入 |
開關量輸入數目 |
8個 |
|
電壓范圍 |
220AC±40% |
|
|
電流消耗 |
約4.0mA |
|
|
通訊接口 |
連接 |
通信端子 |
|
規約 |
Modbus-RTU/Profibus |
|
|
網絡連接 |
RS485總線，屏蔽雙絞線 |
|
|
支持Modbus協議和Profibus—DP協議 |
|
|
|
模擬量輸出
|
通道 |
1個 |
|
范圍 |
4mA-20mA |
|
|
精度 |
0.05mA |
電氣試驗＞＞＞
|
絕緣電阻 |
標準 |
IEC255-5 100MΩ/500V |
|
絕緣試驗 |
標準 |
IEC255-5 |
|
介質強度試驗 |
2KV(r.m.s) 50Hz,1min |
|
|
沖擊電壓實驗 |
5KV(峰)；1.2/50uS;0.5J; 5正，5負， 間隔時間5S |
|
|
EMC干擾 |
標準 |
IEC255-22 |
|
共模干擾 |
2.5KV（峰）1MHZ;400次/s,持續時間2S |
|
|
差模干擾 |
1.0KV（峰）100KHZ;50次/s,持續時間2S |
|
|
輻射電磁場干擾 |
頻率：27MHz-1000MHz；場強；10V/m |
|
|
靜電放電干擾 |
8KV |
|
|
快速瞬變干擾 |
2KV;5KHz；雙極性；持續時間1min |
工作條件
▲三相穿孔適應回路：AC380V、AC660V
▲工作電源電壓：AC220V
▲海拔低于2500米
▲工作溫度：-10℃～ +55℃，
▲儲存溫度：-25℃～ +70℃，
▲相對濕度：≤90%
▲海拔度不超過2500米。
▲大氣條件：沒有會引起爆炸危險的介質，也沒有會腐蝕金屬和破壞絕緣性能及導電塵埃。
▲安裝在無強烈沖擊振動和雨雪侵襲的地方。
▲安裝在無強磁干擾的地方，避免與軟啟動器和變頻器一起安裝，盡量拉長安裝距離。

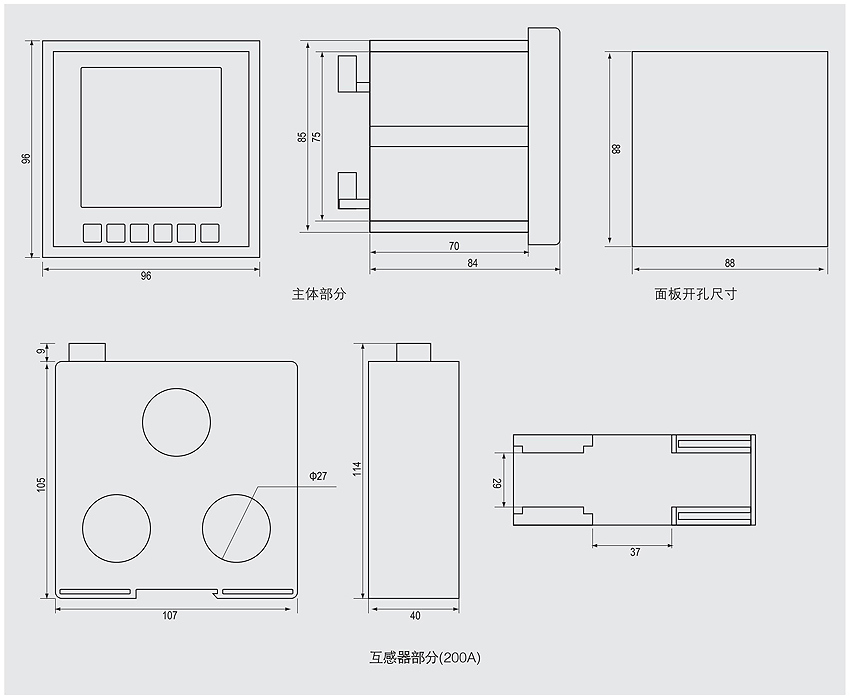

外形尺寸
