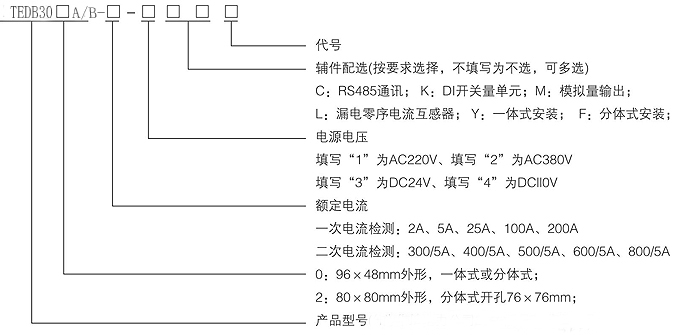

保護功能 |
過流 、堵轉、斷相、三相電流不平衡、過壓、欠壓、短路、漏電（選配）等故障保護 |
|
測量功能 |
三相電流、控制回路電壓的測量和顯示 |
|
通用功能 |
增安型電動機保護、三相異步電動機保護、饋線保護、三種保護裝置通用 |
|
通信功能 |
通過本保護器的RS485接口與上層系統通信�？偩�接口支持參數設置、控制及監測等功能，支持Modbus通信協議。一般采用RS485總線接口進行物理連接，通常上位機或PLC設備作為主站，本保護器作為子站。 |
|
電流輸出 |
4-20mA電流輸出，20mA對應的電流值可設。 |
|
啟動方式 |
直接啟動，正反啟動、Y-△啟動、自耦降壓啟動、遠程自啟動 |
|
顯示方式 |
LCD數碼顯示、通電時顯示STOP;檢測狀態時循環顯示A、B、C三相電流值；保護狀態時過流、過壓、欠壓值 記憶顯示，故障各類別字符提示顯示；設置狀態時顯示各故障字符及發定值。 |
||
|
安裝方式 |
一體式螺釘安裝或是面板嵌入式開孔安裝，面板嵌入式開孔尺寸為：93.5×45.5mm建議客戶開成94×46 |
||
|
附加功能 |
C-RS485通訊 B-模擬量輸出 D-開關量輸入單元（檢測接觸器狀態、外部故障、遠程啟停）L-零序電流 |
||
|
電流等級 |
規格 |
電流范圍 |
備注 |
|
2A |
0.5-2A |
1.選用保護器規格時，必須依據電動機功率而定。（選型表的電動機功率是按AC380V） 2.電壓規格為AC220V和AC380V，以控制電機二次回路電壓而定。 3.規格為300A、400A、500A、600A、800A保護器，必須加裝三個變比為5A的電流互感器。 4.將變比5A的電流互感器，安裝時5A線必須圍著電流傳感器繞5匝，1A繞10匝。 5.加裝三個變比為1A或5A時電流互感器的需在訂貨時說明 |
|
|
10A |
2-10A |
||
|
50A |
5-50A |
||
|
100A |
10-100A |
||
|
200A |
20-200A |
||
|
300A |
50-300A |
||
|
400A |
100-400A |
||
|
500A |
150-500A |
||
|
600A |
200-600A |
||
|
800A |
300-800A |
||
保護特性
▲過 流：工作電流≥設定電流1.2倍，過流反時限對應1～5序號的5條曲線，動作時間≤255S。
▲斷 相：任何一相或三相斷開時，動作時間≤2.0S。
▲不平衡：當任何兩相間的電流值相差≥60％時，動作時間≤2.0S。
▲堵 轉：當工作電流達到額定電流的3～8倍時，動作時間≤0.5S。
▲短 路：當工作電流達到額定電流的10倍以上時，動作時間≤0.2S。
▲過 壓：當工作電壓超過過壓設定值時，動作時間≤5.0S。
▲欠 壓 ：當工作電壓低于欠壓設定值時，動作時間≤10S。
▲漏 電：漏電電流大于漏電電流設定值50-500時，動作時間≤O.2S，須獨立動作J2常開時，需訂購時注明。
▲欠 流：當工作電流低于欠流設定值時，動作時間≤10S。
注：需漏電保護功能，設計選型或訂貨時在型號后加"L"；
|
繼電器輸出 |
跳閘繼電器J1 |
1常閉接點 |
|
自定義繼電器J2 |
1常開接點（如：報警吸合、單獨漏電報警、遠程啟動、正向啟動、自啟動等） |
|
|
自定義繼電器J3 |
1常開接點（如：報警吸合、單獨漏電報警、遠程啟動、正向啟動、自啟動等） |
|
|
輸出容量 |
250VAC 5A 24VDC 5A |
|
|
輔助電源 |
交流電源電壓 |
AC220V、AC380V±15% 50Hz±2% |
|
頻率 |
50Hz±2% |
|
|
功耗 |
正常工作時≤3W 保護啟動時≤5W |
|
|
零序輸入 |
零序電流輸入 |
AC 1A(專用零序互感器) |
|
模擬量輸出 |
DC4-20mA(默認) |
如果需要輸出0-20mA 0-5V 0-10V 請在訂貨時特別注明 |
|
串行接口 |
連接 |
通信端子 |
|
規約 |
Modbus |
|
|
網絡連接 |
Rs485總線，屏蔽雙絞線 |
|
絕緣電阻 |
標準 |
IEC255-5 100MΩ/500V |
|
絕緣試驗 |
標準 |
IEC255-5 |
|
介質強度試驗 |
2KV(r.m.s) 50Hz,1min |
|
|
沖擊電壓實驗 |
5KV(峰)；1.2/50uS;0.5J; 5正，5負， 間隔時間5S |
|
|
EMC干擾 |
標準 |
IEC255-22 |
|
共模干擾 |
2.5KV（峰）1MHZ;400次/s,持續時間2S |
|
|
差模干擾 |
1.0KV（峰）100KHZ;50次/s,持續時間2S |
|
|
輻射電磁場干擾 |
頻率：27MHz-1000MHz；場強；10V/m |
|
|
靜電放電干擾 |
8KV |
|
|
快速瞬變干擾 |
2KV;5KHz；雙極性；持續時間1min |
