MI礦物絕緣加熱電纜

　　礦物絕緣加熱電纜是采用單根或多根合金電熱絲作為發熱源、純度、溫、電熔結晶氧化鎂作導熱絕緣體，無縫連續不銹鋼或銅管作為護套，采用特殊生產工藝制造而成。有強腐蝕作用的場所可外加PE或低煙無鹵的外套。
　　◆ 不銹鋼護套礦物絕緣加熱電纜
　　　　不銹鋼護套系列礦物絕緣加熱電纜可以滿足溫條件和大發熱功率的需要。拓騰電氣供的不銹鋼護套加熱電纜的承受溫度可達600℃，導體電阻值的范圍從28000-19.2Ω/km，礦物絕緣電纜具有優良的機械強度，耐腐蝕。
　　◆ 銅護套礦物絕緣加熱電纜
　　　　銅護套系列礦物絕緣加熱電纜可以滿足溫條件和長輸管線伴熱的需要。拓騰電氣供的銅護套加熱電纜的承受溫度可達250℃，導體電阻值的范圍從480-0.5Ω/km，對要求防腐或埋地應用的場合，需加密度聚乙烯HDPE外護套，MIHC承受溫度可達90℃，礦物絕緣電纜具有優良的機械強度。
　　◆ 銅鎳合金護套礦物絕緣加熱電纜
　　　　銅鎳合金護套礦物絕緣加熱電纜可以滿足溫條件和長輸管線伴熱的需要。拓騰電氣供的銅鎳合金護套加熱電纜的承受溫度可達400℃，導體電阻值范圍從28000-19.2Ω/km，礦物絕緣電纜具有優良的機械強度，耐腐蝕。

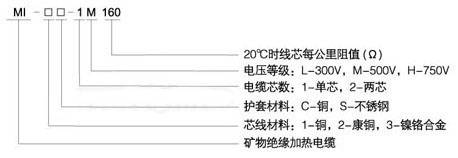

加熱電纜結構形式

產品標準
　　　加熱溫度低于250℃的加熱電纜執行IEC800（92）標準，《額定電壓300/500V生活設施加熱和防結冰用加熱電纜》，超過250℃的加熱電纜執行企業標準。
電氣性能
　　　電阻值公差：±10%
　　　介電性能——加熱電纜耐壓：1200VAC/1min
　　　絕緣電阻——成品測試：100MΩ/500VDC
　　　護套連續性——整根加熱電纜（包括接頭）浸沒水中12小時后測試絕緣電阻，其值至少必須為50M/500VDC。

產品數據
　　 1、銅芯銅護套MI加熱電纜

序號	規格	芯數	電壓等級	標稱外徑	20℃時線芯阻值	常規制造長度	參考重量	使用溫度
序號	規格	芯數	V	mm	Ω/m	m	Kg/km	℃
1	1M1.1	1	500	7.9	0.0011	300	318	< 250
2	1M1.7	1	500	6.8	0.0017	350	224	< 250
3	1M3	1	500	5.8	0.003	400	153	< 250
4	1M4	1	500	5.2	0.004	430	118	< 250
5	1M7	1	500	4.7	0.007	460	94	< 250
6	1M11	1	500	4.2	0.011	500	72	< 250
7	1M17	1	500	3.9	0.017	540	59	< 250
8	1M23	1	500	3.7	0.023	600	52	< 250
9	1M34	1	500	3.5	0.034	670	46	< 250
10	1M57	1	500	3.4	0.057	700	44	< 250

　　2、鎳鉻合金芯不銹鋼護套MI加熱電纜

序號	規格	芯數	電壓等級	標稱外徑	20℃時線芯阻值	常規制造長度	參考重量	使用溫度
序號	規格	芯數	V	mm	Ω/m	m	Kg/km	℃
1	1M190	1	500	5.8	0.190	220	140	< 800
2	1M280	1	500	5.2	0.280	280	108	< 800
3	1M450	1	500	4.7	0.450	342	86	< 800
4	1M750	1	500	4.2	0.750	420	66	< 800
5	1M1100	1	500	3.9	1.100	499	54	< 800
6	1M1500	1	500	3.7	1.500	540	48	< 800
7	1M2300	1	500	3.5	2.300	600	42	< 800
8	1M4500	1	500	3.3	4.500	675	38	< 800
9	1M7500	1	500	3.2	7.500	715	37	< 800
10	1M11K	1	500	3.1	11.000	760	34	< 800
11	2M1100	2	500	6.5	1.100	180	146	< 800
12	2M1500	2	500	6.2	1.500	195	133	< 800
13	2M2300	2	500	5.7	2.300	234	108	< 800
14	2M4500	2	500	5.2	4.500	280	90	< 800

　　3、康銅芯銅護套MI加熱電纜

序號	規格	芯數	電壓等級	標稱外徑	20℃時線芯阻值	常規制造長度	參考重量	使用溫度
序號	規格	芯數	V	mm	Ω/m	m	Kg/km	℃
1	1M80	1	500	5.8	0.080	180	153	< 250
2	1M120	1	500	5.2	0.120	230	118	< 250
3	1M190	1	500	4.7	0.190	280	94	< 250
4	1M320	1	500	4.2	0.320	360	72	< 250
5	1M480	1	500	3.9	0.480	420	59	< 250
6	1M640	1	500	3.7	0.640	465	52	< 250
7	1M960	1	500	3.5	0.960	520	46	< 250
8	1M1600	1	500	3.4	1.600	550	44	< 250
9	1M1900	1	500	3.3	1.900	580	42	< 250
10	2M80	2	500	10.3	0.080	60	438	< 250
11	2M120	2	500	9.1	0.120	76	331	< 250
12	2M190	2	500	8.0	0.190	95	249	< 250
13	2M320	2	500	7.1	0.320	120	193	< 250
14	2M480	2	500	6.5	0.480	146	157	< 250
15	2M640	2	500	6.2	0.640	164	144	< 250
16	2M960	2	500	5.7	0.960	195	116	< 250
17	2M1600	2	500	5.3	1.600	226	100	< 250
18	2M1900	2	500	5.2	1.900	235	97	< 250

應用功率范圍

加熱電纜	大輸出功率(W/m)
金屬檐槽和落水管防凍	49
非金屬檐槽和落水管防凍	16
容器和管道工藝溫度維持	100
金屬容器和管道防凍	59
路面融雪	80

產品主要用途
　　 1、石油化工行業
　　　容器加熱、工藝管道保溫、貯槽伴熱保溫、原油管道清臘解堵
　　 2、采暖保溫
　　　建筑物大面積采暖工廠、倉庫保溫農業園藝暖房供熱、恒溫控制家禽養殖采暖
　　 3、寒冷地區露天設備設施
　　　機械設備、飛機跑道、電視發射塔、涵洞、閘門、交通樞紐設施、學校、醫院露天臺階、間歇式液體泵
　　 4、石油平臺和遠洋船泊
　　　甲板防冷凝、船艙采暖、流體管道加熱保溫、機械設備保溫
　　 5、燃燒預熱裝置
　　　核電站反應堆預熱、燃油鍋爐預熱器、燃?xì)庋b置預熱器
　　 6、飛機跑道、鐵路道軌、道叉等需要加熱、保溫的場所。

鎧裝礦物絕緣加熱電纜不銹鋼MI礦物絕緣加熱電纜

鎧裝（不銹鋼）礦物絕緣加熱電纜根據應用分為MI礦物絕緣加熱電纜（亦稱MI加熱電纜）、防火電纜（亦稱氧化鎂防火電纜）、測溫電纜（亦稱熱電偶）

單導溫加熱電纜

大功率溫超長礦物加熱電纜

雙導溫礦物加熱電纜

中溫礦物加熱電纜

異型礦物加熱電纜裝置

礦物絕緣熱電偶

扁平溫礦物加熱電纜裝置

鎧裝礦物絕緣加熱電纜性能指標要求：

1、長度：±2％

2、電阻值公差：±10％

3、耐壓性能：加熱電纜耐壓：1500VAC/1min

4、絕緣電阻：成品測試≥500MΩ/1000VDC

5、不滲透性：整根電纜（含接頭）浸沒水中12 小時后，絕緣電阻≥500MΩ/1000VDC

拓騰電氣有限公司依據國家GB13033等標準，生產的不銹鋼礦物絕緣加熱電纜，已廣泛應用于石油化工、天然氣行業的管道伴熱、罐體保溫、屋面和道路融雪化冰、建筑采暖等行業。經多年實踐證明：安裝方便、安全可靠、耐久適用。

礦物絕緣加熱電纜的主要特點：

礦物絕緣加熱電纜是用金屬作為導體，氧化鎂礦物絕緣材料作為絕緣體，合金金屬材料作為護套的一種電纜。其特點主要有：

防火：礦物絕緣加熱電纜的組成材料均為無機物從而使電纜不可能燃燒，更不可能助燃或在溫時釋放出有毒有害氣體。

防爆：礦物絕緣加熱電纜是由無縫的合金金屬護套、緊密壓實的礦物質絕緣材料組成的實心結構，從根本上阻止了可燃油氣及火焰等侵入，是真正意義上的防爆電纜。

防腐： 礦物絕緣加熱電纜的護套為無縫的合金金屬護套，在選用時可根據工作場合的實際情況選擇合適的合金金屬外護套，從根本上避免了電纜的被腐蝕。

防滲透：礦物絕緣加熱電纜的護套為無縫的合金金屬護套，所以無論是液體還是氣體都無法滲入電纜內部。

防輻射：礦物絕緣加熱電纜的組成材料均為無機物，所以在有電磁輻射的場所工作時電纜的各項性能指標均不會改變,杜絕電磁輻射。

壽命長：礦物絕緣加熱電纜組成材料具有極其穩定性，決定了電纜不存在絕緣老化的問題，并具有長期的可靠性。傳輸過程無泄漏，不污染環境。可經數次拆裝，壽命可達幾十年。

柔軟性好：礦物絕緣加熱電纜在出廠時經過軟化處理，具有極好的柔軟性，可自由彎曲。能在窄小空間和不規則外型設備上敷設，為安裝施工提供了極大的便利并且安裝后線路美觀。

機械強度：由于電纜的結構所固有的特性使電纜可承受沖擊振動，在電纜直徑變形三分之一的情況下仍可正常工作。因該電纜的發熱方式屬于串聯的電阻型電熱元件，因此發熱均勻，全長溫差極小。

發熱功率大：一般為米功率50W/m以上，使用溫度可到650℃。該電纜不像蒸汽加熱套管或熱水套管線那樣因蒸汽或水停止供應而發生凍結的危險，需要時打開電源即可，不需要經常維護。

工程造價低：礦物絕緣加熱電纜的體積小，所以敷設時不會增加保溫材料的用量，而且省略了蒸汽和水伴熱的鍋爐及水處理系統，并且施工方便、快捷。這都直接的降低了工程的造價。

耐低溫：在低溫下施工不脆斷，易于冬季施工和維護。

運行費用低：礦物絕緣加熱電纜組成的加熱系統，能進行遠距離控制和遙控及自動控制，并可以通過溫控部分保證準確及時的供給被加熱物體需要的熱量，所以沒有額外的熱損失和多余的操作人員，保證了低的運行費用。

維護費用低：礦物絕緣加熱電纜組成的加熱系統，結構簡單、壽命長、可靠性，減少了需要維護的元件及時間，在工作環境不是特別惡劣的地方甚至可以免維護而正常使用。

根據上述礦物絕緣加熱電纜所具備的優特點，證明這種新工藝新技術產品是金屬管道、鐵路道岔等各領域的全天候的加熱保溫產品。

礦物絕緣加熱電纜與其它伴熱技術比較：

蒸氣或水夾套管伴熱：夾套管大的問題是安裝工藝復雜，一次性投資大。不能實現自動控制。冬季閥門件極易凍壞。首、末端伴熱溫度不均勻。檢測、維修十分困難。塑料絕緣材料制造的加熱電纜和自限溫伴熱帶：使用壽命短，加熱溫度只能達到+120℃,功率損耗較大，衰減快，不能保證初始安裝功率的長期穩定，不能滿足+150℃等溫管道的加熱保溫要求。

鎧裝礦物絕加熱電纜與自限溫伴熱帶特性比較：

序號	特性	礦物絕緣加熱電纜	自限溫伴熱帶
1	功能損耗	恒溫，無功率損耗	標稱功率上限工作時50%衰減有損耗
2	使用壽命	三十年以上	三年至五年左右
3	表面溫度	600度	120度
4	工作溫度	500度	80度
5	大長度	800米	100米，使用上受限、不便
6	安裝、維修	安裝方便，零維修	安裝不便，不易維護
7	發熱均勻性	保證首端、尾端發熱均勻	不能保證發熱的均勻性
8	安全性	防火、防爆	易燃
