產品中心您的位置：首頁 - 產品中心

接線柱

告示：我公司生產的所有接插件（插頭、插片、測試夾、接線柱等）和測試線均按電力系統現場測試標準生產，產品均經過國家質檢部門質量性能檢測（附檢測報告），品質和用材遠于一般民用接插件，故性價比與之沒有可比性。望勿以此議價！請您能以實際用途和需要采購！

接線柱（插座）主要適應于儀器儀表、校驗臺、控制臺等電氣設備配套使用，具有便利操作、連接方便迅速、接觸良好、試驗效果正確等特性。

JXZ系列接線柱（插座）芯桿系用導電性能良好的銅材經特殊鍍鎳處理，其蓋帽外層及固定底板墊圈，采用耐壓ABS及耐溫聚碳和熱固性塑料DMC壓制而成，具有固定牢靠，安全美觀大方之優點。

JXZ-2系列接線柱（又稱：插座、電壓端子、電流端子、接線端子等）

接線柱>JXZ-2微型接線柱

接線柱>JXZ-2小體型接線柱

接線柱>JXZ-2標準型接線柱

接線柱>JXZ-2標準型接線柱（鍍銀）

JXZ-2微型接線柱(圖5)

JXZ-2小體型接線柱(圖6)

JXZ-2標準型接線柱(圖7)

JXZ-2同前鍍銀(圖7-1)

插孔：φ3.2mm
面板開孔：φ8.4

插孔：ф4mm

面板開孔：φ10.2mm

插孔：ф4mm
面板開孔：φ12.2mm

名稱	圖例	規格型號	電流（A）	耐壓（KV）	材料	單位	市場價/元	備注
JXZ-2型微型（圓平）	圖5	M4Х30mm	5	3	H62銅	只
JXZ-2型小體（圓平）	圖6	M4Х30mm	10	3	H62銅	只
JXZ-2型標準（圓平）	圖7	M4Х32mm(銀）	15	4	H62銅	只		說明：插孔外圈為凹槽，適于護套插頭（防電弧閃火）
JXZ-2型標準（圓平）	圖7-1	M4Х32mm(鎳）	15	4	H62銅	只		說明：插孔外圈為凹槽，適于護套插頭（防電弧閃火）

JXZ-2系列接線柱（又稱：插座、電壓端子、電流端子、接線端子等）

接線柱>JXZ-2(40A)型接線柱

接線柱>JXZ-2(60A)型接線柱

JXZ-2（Ⅱ）型接線柱(圖8)

JXZ-2型插片式接線柱(圖8-1)

JXZ-2(40A)型接線柱(圖9)

JXZ-2(60A)型接線柱(圖10)

插孔：ф4mm
面板開孔：φ12.2mm

插孔：ф4mm
面板開孔：φ12mm

插孔：ф4mm
面板開孔：φ12.2mm

插孔：ф6mm
面板開孔：φ16.2mm

名稱

圖例

規格型號

電流
（A）

耐壓
（KV）

材料

單位

市場價
(元)

備注

JXZ-2[II]型（圓平）

圖8

M4Х32mm(鎳)

H62銅

只

JX-2型插片

圖8-1

(6X0.8)X30mm

H62銅

只

JXZ-2型40A（圓平）

圖9

M6Х32mm

H62銅

只

JXZ-2型60A（圓平）

圖10

M8Х45mm

H62銅

只

面板開孔Ø16.2mm

JXZ-1系列接線柱（又稱：插座、電壓端子、電流端子、接線端子等）

接線柱>M6接地端子

接線柱>JXZ-1型接線柱

接線柱>JXZ-1（Ⅱ）六角

接線柱>JXZ-1（Ⅲ）梅花

M6接地端子(圖4)

JXZ-1型接線柱(圖1)

JXZ-1（Ⅱ）六角(圖2)

JXZ-1（Ⅲ）梅花接線柱(圖3)

插孔：ф4mm
面板開孔：φ6.2mm

插孔：ф4mm
開孔：φ8mm+R1.6×2（腰）

插孔：ф4mm
開孔：φ11mm+R1.6×2（腰）

插孔：ф4mm
開孔：φ9mm+R1.6×2(腰孔)

名稱	圖例	規格型號	電流（A）	耐壓（KV）	材料	單位	市場價 (元)	備注
JXZ-1型（圓）	圖1	M5Х48mm(銀）	20	3	H62銅	只		面板開孔Ø8mm+R16Х2(腰孔）
JXZ-1型（圓）	圖1	M5Х48mm(鎳）	20	3	H62銅	只		面板開孔Ø8mm+R16Х2(腰孔）
JXZ-1[II]型（圓）六角	圖2	M6Х40mm	20	3	H62銅	只		面板開孔Ø9mm+8mm(腰孔）
JXZ-1[III]型（圓）梅花	圖3	M5Х45mm	25	3	H62銅	只		面板開孔Ø9mm+8mm(腰孔）
金屬接地柱	圖4	訂制	——	——	H62銅	只		表面電鍍

JXZ-3系列接線柱（又稱：插座、電壓端子、電流端子、接線端子等）

接線柱>JXZ-3(30A)接線柱

接線柱>JXZ-3(50A)接線柱

接線柱>JXZ-3(100A)接線柱

JXZ-3(30A)接線柱(圖11)

JXZ-3(50A)接線柱(圖12)

JXZ-3(100A)接線柱(圖13)

插孔：——
面板開孔：φ mm

插孔：φ6mm或8mm
面板開孔：φ12.2mm

插孔：φ6mm或8mm
面板開孔：φ14.2mm

名稱	圖例	規格型號	電流（A）	耐壓（KV）	材料	單位	市場價 (元)	備注
JXZ-3型30A（圓）	圖11	M6×55mm	30	3	H62銅	只
JXZ-3型50A（圓）	圖12	M8Х48mm	50	3	H62銅	只		面板開孔Ø12.2mm
JXZ-3型100A（圓）	圖13	M10Х60mm	100	3	H62銅	只		面板開孔Ø14.2mm

JXZ-3系列接線柱（又稱：插座、電壓端子、電流端子、接線端子等）

接線柱>JXZ-4(30A)接線柱

接線柱>JXZ-4(50A)接線柱

接線柱>JXZ-4(100A)接線柱

接線柱>JXZ-4(50A)穿孔型接線柱

JXZ-4(30A)接線柱知:(圖14)

JXZ-4(50A)接線柱 :(圖15)

JXZ-4(100A)接線柱:(圖16)

JXZ-4(50A)穿孔型:(圖17)

插孔：ф4mm

面板開孔：φ12.2mm

插孔：ф4mm

面板開孔：φ12.2mm

插孔：ф4mm

面板開孔：φ14.2mm

插孔：ф4mm

面板開孔：φ12.2mm

名稱	圖例	規格型號	電流（A）	耐壓（KV）	材料	單位	市場價 (元)	備注
JXZ-4型（扁）	圖14 圖15/圖16	M6Х35mm	30	3	H62銅	只		面板開孔Ø12.2mm
		M8Х68mm	50	3	H62銅	只		面板開孔Ø12.2mm
		M10Х75mm	100	3	H62銅	只		面板開孔Ø14.2mm
JXZ-4型穿孔式（扁）	圖17/圖18	M8Х70mm	50	3	H62銅	只	1	面板開孔Ø12.2mm

JXZ-4系列接線柱（又稱：插座、電壓端子、電流端子、接線端子等）

接線柱>JXZ-4(100A)穿孔型接線柱

接線柱>JXZ-200A型接線柱

接線柱>JXZ-600A型接線柱

JXZ-4(100A)穿孔型 (圖18)

JXZ-200A型接線柱 (圖19)

JXZ-600A型接線柱(圖20)

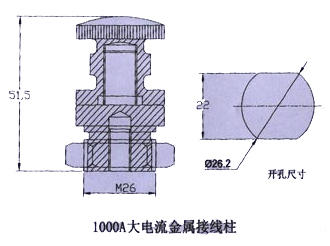

大電流金屬接線柱(圖21)

插孔：ф4mm
面板開孔：φ14.2mm

插孔：ф4mm
面板開孔：

插孔：ф4mm
面板開孔：16mm×16mm方孔

插孔：ф4mm
面板開孔：附圖

名稱	圖例	規格型號	電流（A）	耐壓（KV）	材料	單位	市場價 (元)	備注
JXZ[200A]型	圖19	M12Х80mm	200	3	H62銅	只		面板開孔尺寸自定義
JXZ[600A]型	圖20	M12Х85mm	600	3	H62銅	只		面板開孔16mmХ16mm方孔
大電流接線柱（定制）	圖21	附圖	1000A	——	H62銅	只

新

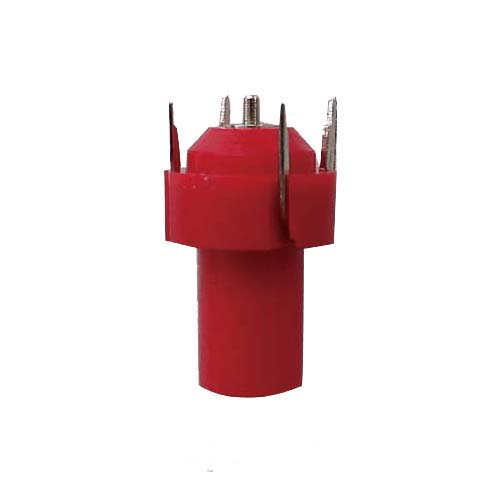

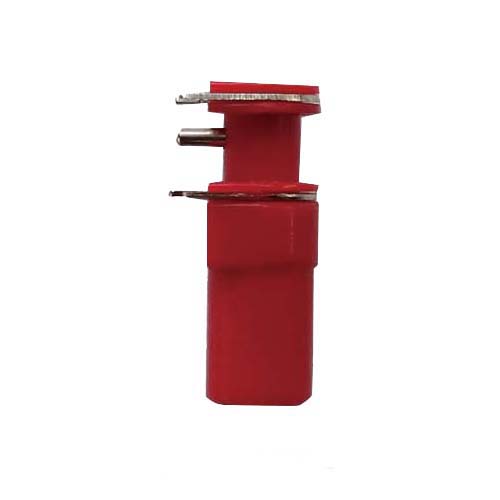

JXZ-100N 扭簧接線柱	JXZ-L 面板立式接線柱	JXZ-W面板臥式接線柱

說明：訂購

還有更多接插件——

專用夾	護套夾	伸縮夾	插頭插針	插片插鉤	接線柱
鱷魚夾	海豚夾	壓探棒	測試表筆	四連接頭	線鼻子線耳

接線柱選型小貼士：

1、電流接線柱和電壓接線柱的區別？

接線柱是安裝于儀器儀表面板上，用于輸入或輸出交直流電壓或電流的電氣元件。之所以分電壓型和電流型，是基于電氣性能指標而定的，一般來說電壓型接線柱對過電流沒有太大的要求，而對安全性（打火、閃�。┮蟾虼穗妷盒徒泳€柱內圈專門設計有凹槽，用于插入護套型插頭，以防帶電接插時打火、接弧或人為接觸到金屬導體。

而電流型接線柱在設計中更多考慮了接線柱本身的過電流能力，其導體橫截面有更多規格選擇。

當接線柱使用于小電流、低電壓場合時，無需區分電流端子，還是電壓端子，在這種場合（儀器上）兩種接線柱可以通用。
