本目錄是揚州市拓騰電氣有限公司為您精選的大電流測試導線產品，歡迎您來電咨詢?cè)摦a(chǎn)品的詳細信息！大電流導線的種類有很多，不同的應用也會有細微的差別，本公司為您提供全方位的解決方案。大電流導線主要用作電流互感器檢定時的穿心導線，也可在其它大電流實驗中使用。銅絲用直徑0.15mm國標軟銅絲，合成所需要平方的多股銅線。外套用棉紗、尼龍紗編織成黑色、紅色、黑白花等顏色。大電流試驗線適用于互感器試驗一次升流試驗
大電流導線正常運行5分鐘內,按1平方等于5A計算.如長期運行1平方按3A計算。
端子采用國標標準制作。安裝在大電流導線兩端采用冷壓技術。
|
截面 (平方) |
裸銅線 (直徑) |
成品線 (直徑) |
單根銅線 (直徑) |
成品線根數 (根) |
電流 (A) |
| 10 | 5 | 7 | 0.15 | 566 | 50 |
| 20 | 8 | 9 | 0.15 | 1132 | 100 |
| 40 | 10 | 11 | 0.15 | 2264 | 200 |
| 50 | 11 | 12 | 0.15 | 2830 | 250 |
| 60 | 12 | 13 | 0.15 | 3396 | 300 |
| 80 | 14 | 16 | 0.15 | 4528 | 400 |
| 100 | 16 | 18 | 0.15 | 4659 | 500 |
| 120 | 17 | 19 | 0.15 | 6791 | 600 |
| 160 | 19 | 21 | 0.15 | 9055 | 800 |
| 200 | 21 | 23 | 0.15 | 11318 | 1000 |
| 300 | 25 | 28 | 0.15 | 16977 | 1500 |
| 400 | 29 | 32 | 0.15 | 22636 | 2000 |
| 500 | 34 | 37 | 0.15 | 28295 | 2500 |
| 600 | 36 | 40 | 0.15 | 33953 | 3000 |
| 1000 | 50 | 54 | 0.15 | 56589 | 5000 |
| 1600 | 65 | 69 | 0.15 | 90542 | 8000 |
| 2000 | 73 | 77 | 0.15 | 113177 | 10000 |
| 2600 | 78 | 83 | 0.15 | 147130 | 13000 |
| 3000 | 80 | 85 | 0.15 | 169765 | 15000 |
| 3600 | 83 | 88 | 0.15 | 203718 | 18000 |
| 4000 | 85 | 90 | 0.15 | 226354 | 20000 |
端子采用國標標準制作。安裝在大電流導線兩端采用冷壓技術。

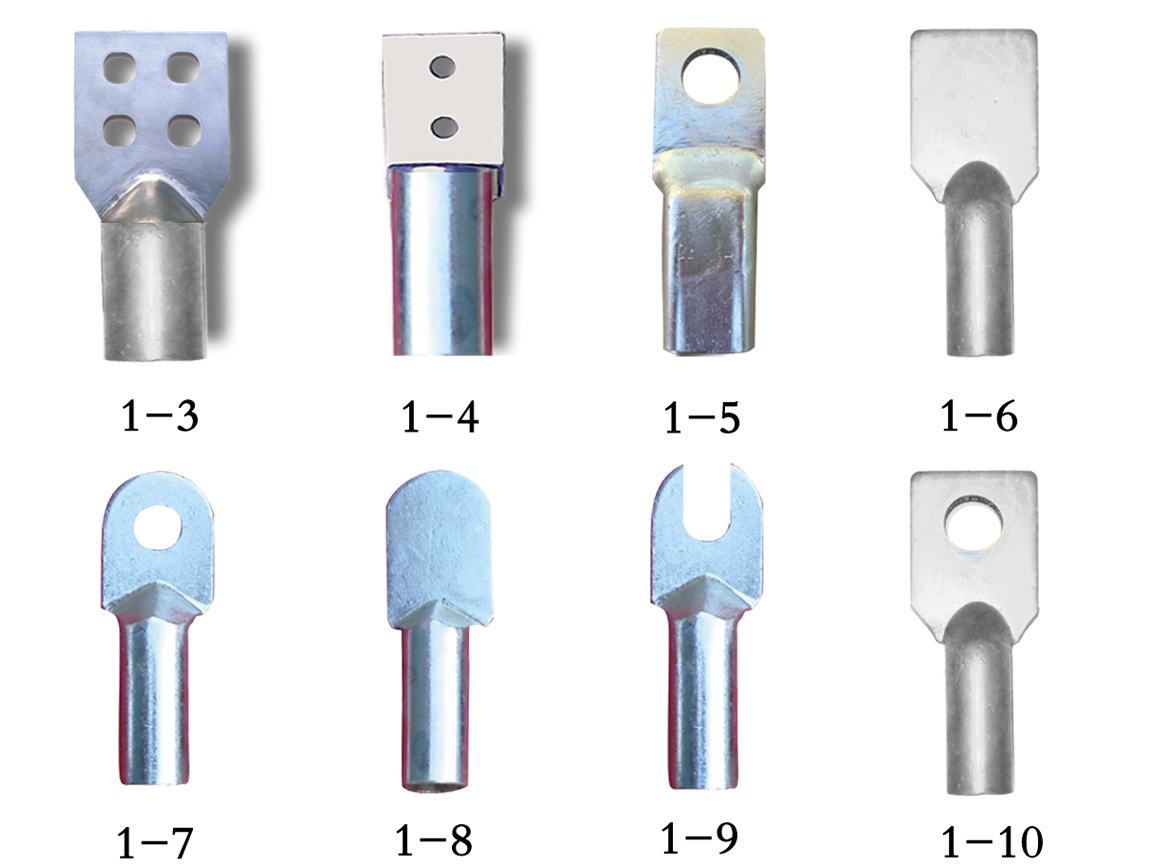

1-3、4、6、7、8、9、10圓線端子，1-5扁線端子
