BWD干式變壓器溫度控制器

產品概述
   BWD系列干式變壓器溫度控制儀是按照JB/T7631－2005《變壓器用電阻溫度計》標準規定專業設計和制造．用于保證干式變壓器安全運行的新一代智能型儀表。產品采用一組鉑電阻作為溫度傳感器，經埋入低壓繞組內部，測量變壓器繞組（及環境或鐵芯）溫度的變化情況，同時完成各種報警．控制和信號的輸出。

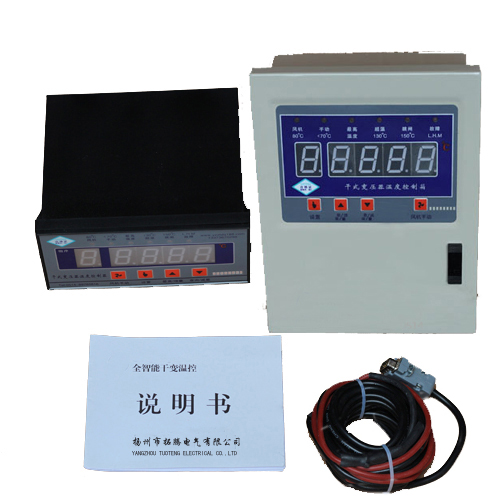

    產品根據安裝的不同要求，分為塑殼和鐵殼兩類形式。如果需要進行數據的運方傳輸，產品還可通過4~20mA模擬量輸出或采用RS485、RS232等通訊方式進行運傳和遙控。為了方便用戶，對于采用通訊功能的溫控儀，還配有適用于Windows版本的監控軟件。
BWD系列干式變壓器溫度控制儀產品的主要特點如下：
1．軟件采用WATCHDOG看門狗技術，可以防止溫控器進入死循環。
2．綜合應用單片機技術，能有效地判別傳感器開路等故障信號,保證干式變壓器在停．送電情況下，產品不會誤發超溫報警或超溫跳閘等信號。
3．采用了I2C調整與存儲技術，實現斷電數據保護存儲。
4．具有黑匣子功能，記錄變壓器掉電溫度及歷史溫度。
5．產品可以對各溫度控制點進行設定，設定后會自動保存，斷電后不會消失。
6．采用新型抗干擾設計，對于共模與串模干擾均有較強的抑制能力，滿足國家標準對電磁兼容各項指標的要求。

產品型號簡介

 注：1．以上型號K后為“03”表示外殼為嵌入式安裝型鐵殼
     2．以上型號K后為“04”表示外殼為壁掛式安裝型鐵殼
     3. □內數字表示測溫路數

工作原理：

1.工作原理

    溫控器由溫度監測系統和輸出控制系統兩部分電路組成。溫度監測系統以單片機作為中央處理單元，配合其他電路構成，以完成溫度的測量、顯示及相應信號輸出。輸出控制系統完成冷卻見機的控制輸出和各種狀態報警及輸出。
    溫度監測系統中，由預埋在干式變壓器三相繞組中的三支鉑熱電阻傳感器（Pt100）產生與繞組溫度值相應的電阻信號，經多路開關、濾波、放大和A/D轉換后輸入單片機。單片機根據輸入的測量數據以及由外部設定（包括廠家與用戶）的各種控制參數，經過計算與處理，顯示被測量繞組的溫度值并輸出相應的控制信號。
    監測系統中配有大容量E2PROM芯片，可隨時存貯測量數據，能夠?qū)λ�有的設定參數及測量數據進行掉電保護。為了實現計算機遠程監控，系統采用RS-485通訊方式將溫度數據與參數送到遠方計算機上，以組成集散控制系統。
