一、產品用途和功能：
   本產品是新型鋼絲繩脂壓注設備，主要用于礦山多繩摩擦式提升機上對提升鋼絲繩壓注增摩系列鋼絲繩表面脂。

在保證鋼絲繩摩擦系數的前提下，保持鋼絲繩表面良好的潤滑狀況，定期使用能延長鋼絲繩的壽命，降低運行成

本。由于采用了新的結構，使結構更簡單、同時具備自動加熱功能，可以使壓注不受季節和外界環境溫度的影響，

保證壓注效果。
 注：本產品也可以使用到冶金、礦山、碼頭、橋梁等類似地方的鋼絲繩的潤滑。
二、產品主要技術參數：

 三、產品結構與工作原理
     1．結構組成和特點

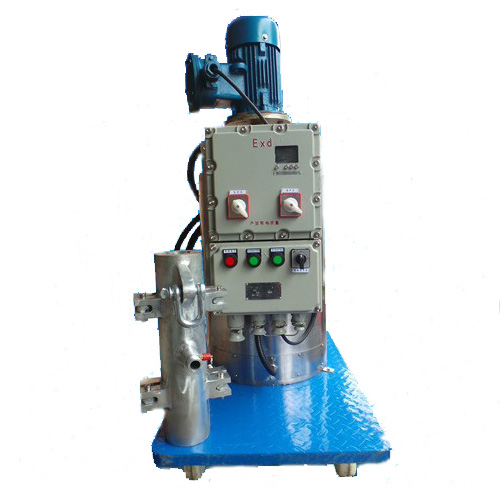

     本機主要由加熱筒體、移動小車、電動油泵、密封組件、控制臺等部件組成。其中密封頭是本產品的主要部件，

它的作用是在鋼絲繩周圍形成可移動的密封腔體，鋼絲繩脂在此密封腔體內
     1）作為主要加熱，把效發熱元件布置在加熱筒體的底部，加熱效果好，效率。筒體外部用保溫材料敷設，

防止熱量的損失，外層用不銹鋼板圍護，整個加熱筒體后布置在可移動的小車上，方便現場移動。
     2）加熱單獨控制，不僅可根據需要設定加熱溫度(調溫)，而且可以實現壓注過程中的自動加熱，加熱時間短，

壓注效果好。
     3）密封組件采用鑄造而成，采用剖分式結構，用鉸鏈螺栓連接結構，剖分面采用軟聚脂密封條。密封圈

用耐磨橡膠成帶切口的結構，可以方便地固定于鋼絲繩上；在兩端增加兩個減摩導套，該導套主要是對鋼絲繩進

行導向，延長密封圈的壽命。
     4）在密封本體的外側增加2個鉸點及相應連接裝置，用于在井口（車房）等位置用鋼絲繩固定密封頭。
     5）控制箱主要用于油泵電機的啟停和電加熱器的溫度控制，其中溫度控制采用XMTG系列智能溫控儀配K型或

PT100熱電阻（0～300℃），能實現壓注過程中的自動加熱。
     6）采用輕觸式按鍵的操作面板，可靠、美觀大方，加熱元件采用220v或380v電源 整套裝置采用380V或660v

電壓供電，總?cè)萘繛?KVA。
      2.工作原理
     鋼絲繩脂由于其在常溫下粘度較大，首先要在加熱筒體內加熱，使其黏度降低,以方便注油。當鋼絲繩脂加熱到

    設定的溫時，通過控制臺觸摸面板啟動電動注油泵，將鋼絲繩脂金屬軟管把油脂分別壓注到密封頭油腔內，油脂

在壓力的作用下充滿密封本體內，當鋼絲繩相對密封本土運動時，鋼絲繩脂就涂裝到鋼絲繩的表面，完成對鋼絲繩

注油。
     四、使用與操作
     1．先將鋼絲繩注油機移動到適合于壓注的地點，要求周圍要有380v或660v電源和相對牢固的建筑物或構筑物，

并按說明書的要求接上380 v或660v電源。對于井塔式，建議在上部靠近導向輪的下方；對于落地式提升機，建議

在絞車房或者井口。
     2．準備必要的通訊工具，以保證與車房有效通訊聯系，聯系調度部門確認可以進行工作；
     3．在上述地點搭設臨時的操作平臺。
     4．將鋼絲脂慢慢加入到加熱筒體內，油脂的占筒體1/2度為準，根據每根鋼絲繩的總長適當確定加注鋼絲繩脂

的量的，以能滿足一根鋼絲繩為宜；
     5．先確定電源是380v還是660v，再將油泵的接線盒里的線按照接線盒里圖接成要的電壓方式，然后將控制面板

上的轉換開關轉到相對應的電壓上，在檢查核對完電源后，合上電控箱上的油泵開關，控制面板上的電源指示燈點亮，

按下控制面板上的“油泵啟動”按鈕，檢查油泵電機的轉向是否與標識的方向一致。電機正確的轉動方向從電機尾部

看應該是順時針方向。否則斷開油泵開關，任意調換電源三相中的任意兩相。注意；油泵接線方式與電源電壓要一致，

轉換開關也要打到與電源電壓一致的位置，否則會燒掉油泵電機和控制箱里的電氣。
     6．合上電控箱上的加熱開關，按下操作面板上的“加熱啟動”按鈕，相對應的指示燈亮，開始對油脂進行加熱。
     注意：控制面板上方的溫控儀設定的加熱溫度為100-120℃。上述溫度可以根據實際應用中的情況進行適當調節；

由于溫度測點的位置的原因，該點的溫度并不完全代表加熱筒體內油脂的溫度。
     關于溫控儀的操作說明，請參見其隨機說明書。
     7．在確認提升機處于停止的狀態下，用鋼刷清理鋼絲繩表面的油污，長度不少于500mm。
     8．將密封圈從切口處套裝到鋼絲繩上，注意兩只密封圈相對安裝，即密封圈的內口要朝內，相距約400 mm ,

并注意切口要在同一方向。
     9．將兩端的尼龍導套裝入到密封頭的外側，注意是兩半結構，只需要放入密封本體的外側密封腔內即可，并保

持與密封體的剖分面平齊。
     10．將密封本體套到裝密封圈的鋼絲繩上，注意調整密封圈的位置，使其能夠準確進入到密封本體的內側的兩個

腔體內。安裝后的密封圈狀態如右圖所示。
     11．當所有的密封圈完全進入到各自的腔體后，可以先用力合上密封體的外套，后用兩端的鉸鏈螺栓完全將密

封頭的剖分面完全把和嚴密。
     12．將卸扣穿到密封頭兩側的耳環上，并用直徑Ф10mm鋼繩或繩索固定到周圍建筑物（構）筑物上，注意固定

的方向應與主鋼絲繩的運動方向相反，固定密封頭的鋼絲繩的長度應保證于主鋼絲繩的夾角不超過30°并且要注意保

持兩側的長度基本一致。
     13．將密封頭用金屬軟管通過快速接頭相連。
     14．當加熱溫度達到設定的溫度時，控制系統會自動停止加熱，開啟油泵，打開開關閥，按下操作面板上的“注

油啟動”按鍵，啟動油泵，打開管路上的球閥，當壓力表上有壓力指示，并且密封圈兩端有油脂溢出時，表明鋼絲繩

脂已經進入到鋼絲繩表面。；
     注意：
     (1)如果鋼絲繩脂從密封頭的剖分面上溢出時，表明連接面的螺栓沒有完全擰緊，需要繼續擰緊，直至沒有油脂溢

出為止；
     (2) 在注油期間，當油泵運行過程中，當鋼絲繩脂的溫度低于溫控儀設定的下限溫度時，控制系統會自動投入加熱，

保證恒定的鋼絲繩脂溫度，有利于保證壓注效果。
     15．人員撤離平臺，聯系車房，使提升機按要求方向啟動，操作方式為低頻運行或者通過速度設定使其運行速度

不超過0.3m/s，禁止長時間帶閘運行，同時密切觀察固定鋼絲繩的張緊情況，有情況隨時停車。
     16．當無異常情況出現時，應繼續進行工作，直至整根鋼絲繩注油完畢。運行之中應注意觀察加熱筒體內的油脂，

如果有面低于油泵的吸入口時要及時停車。
     17．當鋼絲繩運行到末端時，提升機停止運行。
     18 拆除固定鋼絲繩，松開密封頭的鉸鏈螺栓，拆下密封圈用香蕉水或其它類似的溶劑進行清理。
     19提升機反向運行，回到初始的位置，重復上述6～17步驟和操作規程，進行第二根繩的壓注。
     20．當所有的鋼絲繩都依次完成壓注工作后，拆下密封圈，徹底清理，妥善保管。
     21停止加熱筒的工作，加入芳香族清洗劑（如香蕉水等），啟動油泵，對殘留在管道中的鋼絲繩脂進行吹掃，防

止結塊，影響下次使用。如果有必要，反復清洗多次。
     22拆除臨時平臺，斷開電源，將注油機移動到合適的位置，清理表面的油脂，并妥善保管。
      五、維護與保養
     特別提醒：
     使用時操作者遵守必要的安全規程，并注意安全；電氣接地線一定要可靠，防止觸電事故發生；在清洗期間要加

強環境通風，嚴禁煙火。
     1）.注油機使用完后，及時拆除連接金屬軟管、密封組件等設備，用香蕉水等稀料或其他稀釋液體將連接金屬軟管、

密封組件、電動注油泵內殘余的油脂清洗干凈，并妥善保管。
     2）.油脂加熱時要蓋好上蓋，以免被飛濺的溫油液燙傷。
     3）．溫控儀顯示的溫度，加熱到一定溫度時停止加熱，以免因溫度過燒毀元件。
     4）．鋼絲繩裝入密封件后，用螺栓銷固定緊上下密封頭，沿鋼絲繩運動方向?qū)⒚芊饨M
     件用鋼絲繩固定在其他物體上。
     5）．操作臺與密封組件保持一定的距離，觸摸面板工作時不得隨意按動，不能讓水、
        油液等液體灑進電源控制箱內。
     6．對于摩擦式提升機，在注完一根鋼絲繩后，應間隔一定的時間(約6h)，再注第二根鋼絲繩，防止鋼絲繩出現

打滑而影響提升機安全運行。
     7．當在井口操作時，操作人員在拆裝密封圈時應抓牢，防止密封圈掉井筒內。
      六    、常見故障及處理辦法

8、產品的備品備件
     本套產品中的主要部件是壓注密封頭，本產品的主要消耗件是鋼絲繩的密封圈。密封圈采用分子工程材料。

其壽命的長短主要與壓注的鋼絲繩的長度有關，正常情況下，每副密封圈可以使用的壽命是1000m～1200 m左

右。當密封圈的內唇邊出現過度磨損時，就要考慮更換。如果鋼絲繩的表面有斷絲或者有堅硬的煤粉附著物等都

將嚴重影響密封圈的使用壽命，另外不正確的使用方法，如密封圈的直徑與鋼絲繩不匹配、過緊的預壓緊力都將

導致密封圈壽命的降低。 注意：密封圈及導向套是本產品的易損件和消耗件。為了保證壓注效果，應向原設備供

應商 訂貨。本產品禁止危險地區使用。油脂必須使用鋼絲繩專用潤滑油。
