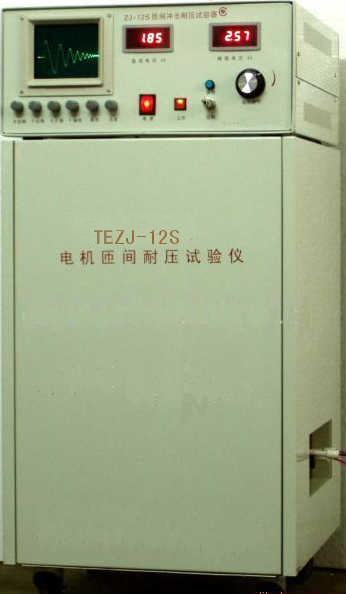

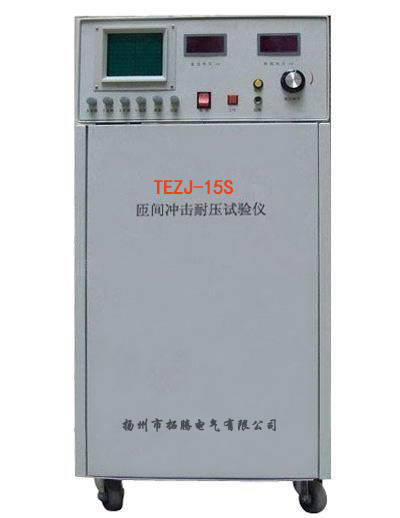

TEZJ系列 匝間沖擊耐壓試驗儀

TEZJ系列匝間沖擊耐壓試驗儀適用于電機、變壓器、電器線圈等這些由漆包線繞制的產品。

因漆包線的絕緣涂敷層本身存在著質量問題，以及在繞線、嵌線、刮線、接頭端部整形、絕緣浸漆、裝配等工序工藝中不慎而引起絕緣層的損傷等，都會造成線圈層間或匝間絕緣層的絕緣強度的下降。從而影響了電器設備的質量和可靠性。

為了提產品的質量和使用壽命，保證部件的漆包線繞組層間或匝間絕緣良好是必不可少的，因而對產品進行這項試驗就勢在必行。

根據我國GB14711-93《中小型旋轉電機安全通用要求》標準、GB755-87《旋轉電機基本技術要求》標準及部標JB/T-9615.1-2000《交流低壓電機散嵌繞組匝間絕緣試驗方法》等標準，必須對電機成品半成品進行浸漆前后匝間沖擊耐壓絕緣試驗。

    TEZJ系列匝間沖擊耐壓試驗儀是采用脈沖波形比較法，以壓脈沖對電機及電器的線圈繞組進行等效過電壓模擬試驗。通過對儀器顯示波形的觀察、對比與分析，能迅速正確地測定繞組匝間絕緣的好壞。對匝間短路、線圈電暈放電、局部短路、接線錯誤、線圈平衡等各類匝間絕緣故障均有良好的鑒別性能。

    TEZJ系列匝間沖擊耐壓試驗儀整機電子集成化較，測試波形可在試驗儀自帶的示波器上觀測，峰值電壓可在數字表上直讀，Y軸幅值和X軸掃描速率連續可調，整機具有精度、故障率低等特點,各項性能和技術指標均達到國內先進水平。

本儀器是貫徹GB755－87、GB14711－93標準的一種新型儀器，是提我國電機絕緣測試水平和可靠性的必不可少的手段。

TEZJ系列匝間沖擊耐壓試驗儀可以檢查以下故障：

• 匝間絕緣擊穿
• 電暈放電
• 繞組接錯、嵌錯線
• 繞組斷線
• 匝數差異
• 相間對地、繞組相間或繞組和鐵芯間局部短路

可用于單相電機、三相中小型電機、微型電機、特種電機、電動工具電機、變壓器（包括開關電源變壓器）、繼電器及含有電磁線繞組的電器的匝間、層間絕緣強度試驗。

• 峰值電壓：TEZJ-5kV：500V～5kV連續可調 ；TEZJ-12kV：500V～12kV連續可調 ；TEZJ-15kV：500V～15kV連續可調
• 峰值測試誤差≤ 5%（1kV-5kV）
• 波形上升時間：0.5μS或0.2μS
• 工作電源：220V±10% 50HZ
• 功耗：≤ TEZJ-5kV：100 W ；TEZJ-12kV：800W ；TEZJ-15kV：800W
