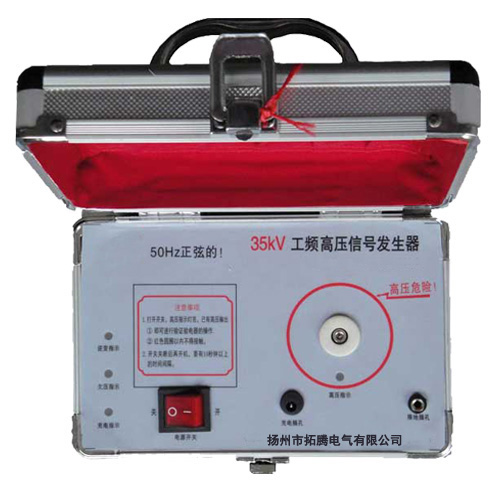

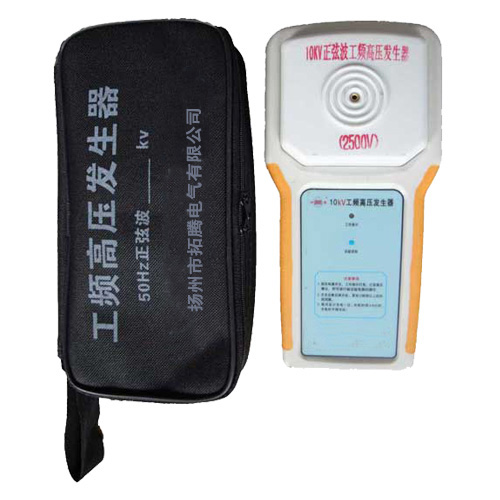

工頻正弦波高壓信號發生器

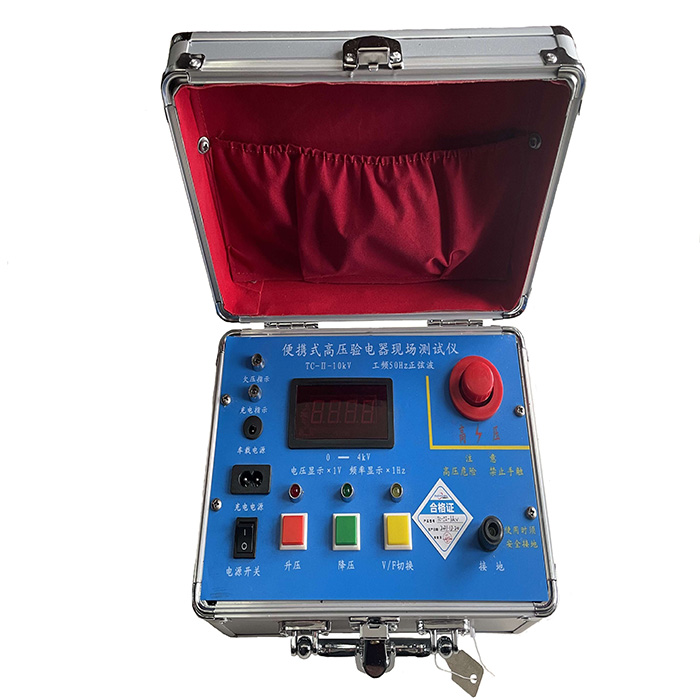

         國家電網公司2009《電力安全工作規程》規定，壓驗電器在使用前應先在有電設備上進行試驗，確認驗電器良好；無法在有電設備上進行試驗時，可用工頻壓發生器等確證驗電器良好。根據這一規定，我公司研制開發的代SBTC系列壓驗電器現場測試儀，適用于對各種交流電容型驗電器的驗電有效性進行驗證，提供了驗電器在驗電使用前有效驗證新途徑，能確證驗電器安全可靠性。

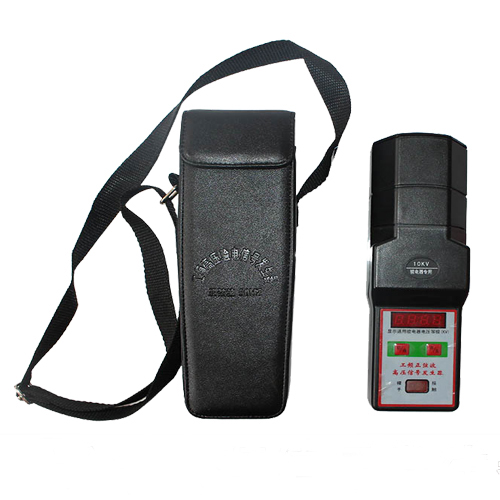

    國家電網公司2009《電力安全工作規程》規定，壓驗電器在使用前應先在有電設備上進行試驗，確認驗電器良好；無法在有電設備上進行試驗時，可用工頻壓信號發生器等確證驗電器良好。根據這一規定，我公司研制開發的第二代WBJ系列手持式壓信號發生器，比上一代箱式設計更輕巧，使用更方便。這種型號只適用于0.4-220kV型號的驗電器的驗電有效性進行驗證，提供了驗電器在驗電使用前有效驗證新途徑，能確證驗電器安全可靠性。

WBJ系列工頻驗電信號發生器采用微電腦電子技術，輸出50HZ純正弦波驗電信號且輸出信號能量穩定、動態功耗低、結構輕巧是作業人員理想的防身產品。本產品為通用型，適用于任何型號的電容型驗電器，能對驗電器電路進行定性的有效判斷，但不能代替啟動電壓測試。

• 型號編制
• 設計、制造與檢驗標準  Q/HWTC1-2009《GPF系列工頻驗電信號發生器》 DL740-2000《電容型驗電器》
• 使用環境條件 環境溫度：-25℃－+55℃ 使用場合：戶內與戶外無雨天氣

◎主要技術功能與特點

  ▶凡經WBJ系列發生器檢測合格的驗電器，其啟動電壓保證值標準范圍內，反之超過40%范圍時，本發生器拒絕啟動。

WBJ系列發生器能可靠替代驗電器在有電設備上進行試驗，真正解決了在全部停電場合驗電器無法試驗的安全隱患。

 ▶WBJ系列發生器采用單片機微電子技術，能輸出精準的50HZ/秒純正弦波信號，信號輸出能量穩定，可靠不受電源電壓波動的影響。

 ▶WJB系列發生器在進行驗電器檢測時，不受外界干擾電場的影響。

 ▶WBJ系列發生器在正常使用條件下，電池使用壽命不低于1年，操作次數不低于10000次。

 ▶WBJ系列發生器結構精致，小巧是一種便于現場操作的攜帶式檢測儀器。

 ▶WBJ系列發生器采用全絕緣導入腔信號傳遞結構，操作人員與壓信號端處于完全絕緣隔離狀態。

◎使用方法及注意事項

 ▶為保證安全，發生器應存放在空氣流通、環境干燥的專用箱體內。

 ▶請選用與被檢測驗電器的型號、電壓匹配的發生器進行檢測工作。

一、使用前應先檢查發生器的外表與各部位是否完好，若發現發生器的外殼有破損或功能異常時，請勿繼續使用，應另換完好的發生器進行檢測。

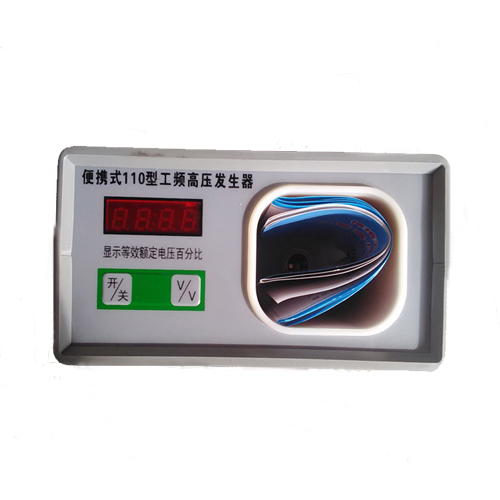

二、檢測前應按正常操作要求，將驗電器插入發生器的導入腔內，然后按壓電源開關同時液晶顯示器顯示電池電壓，再按V/V鍵切換液晶顯示器顯示0.149（等效額定電壓的14.9%）此時可按正常操作方法，如驗電器不報警再按V/V切換鍵液晶顯示器顯示0.4（等效電壓的40%），手握發生器面板前裸手觸摸區。

三、當被檢驗電器發出聲光報警時，該驗電器即為合格，可進入下一步的正常驗電操作順序。反之，該驗電器不準使用，需更換合格驗電器再行檢測通過后使用。測試完畢立即關掉電源（注：測試時間不宜過長）

四、嚴禁使用電壓等級的發生器對低電壓等級的驗電器進行檢測，并不得以此作為判定依據。

五、發生器的使用壽命為三年，三年后仍需繼續使用時，需經制造部門進行全項目性能檢測通過后再行使用。發生器的長使用壽命原則上不超過5年。

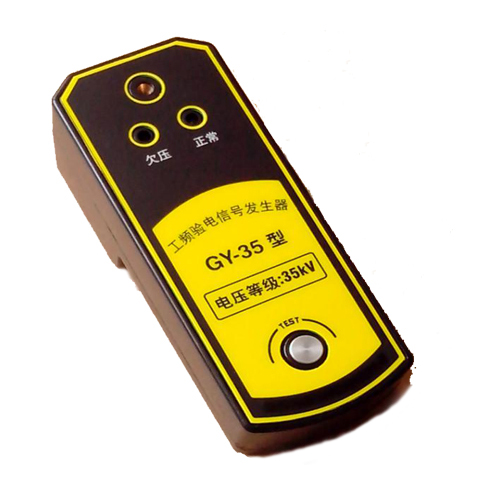

                                    工頻驗電信號發生器

      國家電網公司2009《電力安全工作規程》規定，壓驗電器在使用前應先在有電設備上進行試驗，確認驗電器良好；無法在有電設備上進行試驗時，可用工頻壓信號發生器等確證驗電器良好。根據這一規定，拓騰電氣公司研制開發的第三代GF\GY系列手持式壓信號發生器與GYX|GPF系列通用，比上一代手持式驗電電壓等級更，解決了手持式500kV驗電的難題，適用于0.4-500kV型號的驗電器的驗電有效性進行驗證，提供了驗電器在驗電使用前有效驗證新途徑，能確證驗電器安全可靠性。

◆產品安全可靠，簡單耐用，準確有效的判斷出驗電器是否完好。

◆ 信號輸出穩定的工頻正弦電壓。

◆設有欠壓指示和壓輸出閉鎖功能。

◆ 整機功耗≤2W，待機沒有功耗。

◆ 電能轉換效率＞80%以上。

◆ 體積小重量輕，所有發生器都是手持式單手操作。

◆ 電路采用軍工級厚膜芯片，專用集成電路ASIC。

◆外殼采用進口ABS軍工級顆粒塑料注塑而成。

◆ 每一個產品都是經過千錘百煉精心打磨而成。

技術參數

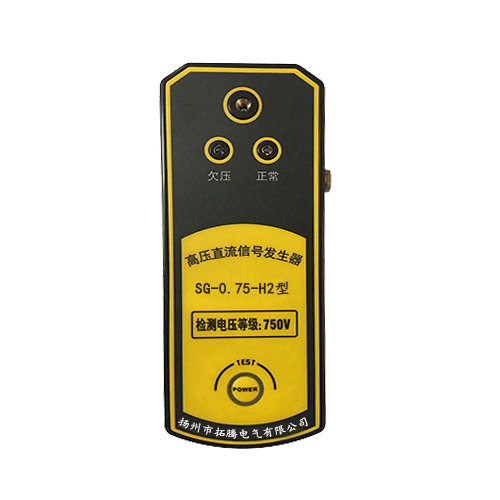

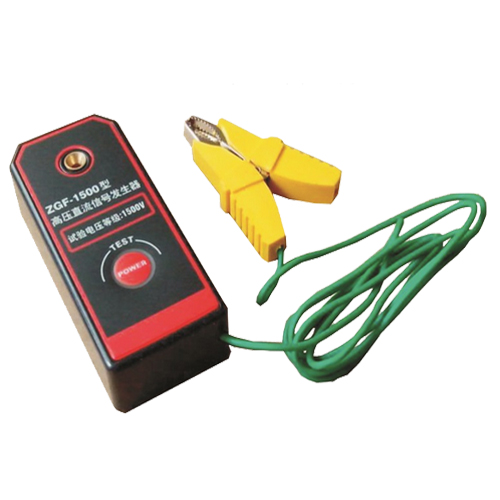

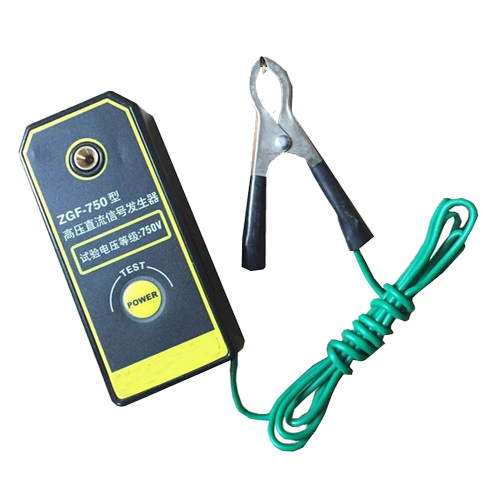

                        接觸網驗電器驗電信號發生器|直流驗電器信號發生器

  國家電網公司2009《電力安全工作規程》規定，壓驗電器在使用前應先在有電設備上進行試驗，確認驗電器良好；

無法在有電設備上進行試驗時，可用工頻壓信號發生器等確證驗電器良好。根據這一規定，我公司研制開發的第三代

ZGF系列手持式壓信號發生器，適用于0.75-1500kV型號的驗電器的驗電有效性進行驗證，提供了驗電器在驗電使用前

有效驗證新途徑，能確證驗電器安全可靠性。

● 產品安全可靠，簡單耐用，準確有效的判斷出驗電器是否完好。

● 信號輸出穩定的工頻正弦電壓。

● 設有欠壓指示和壓輸出閉鎖功能。

● 整機功耗≤2W，待機沒有功耗。

● 電能轉換效率＞80%以上。

● 體積小重量輕，所有發生器都是手持式單手操作。

● 電路采用軍工級厚膜芯片，專用集成電路ASIC。

● 外殼采用進口ABS軍工級顆粒塑料注塑而成。

● 每一個產品都是經過千錘百煉精心打磨而成。

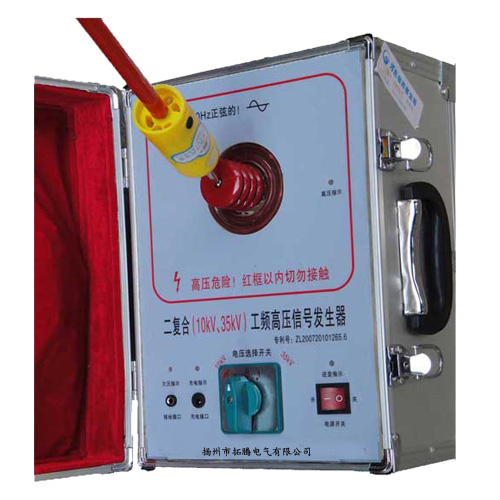

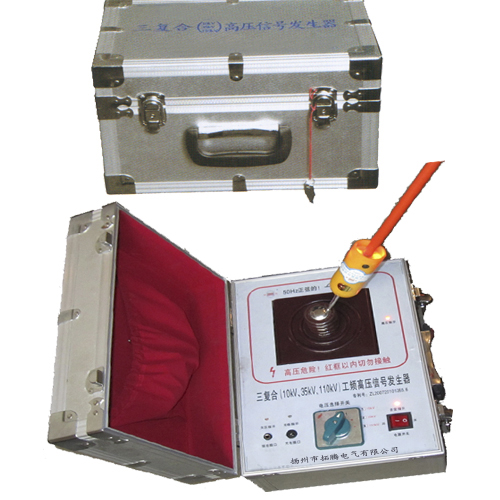

復合型工頻壓發生器

產品說明：

   據國家網安監《國家電網公司電力安全工作規程》規定，驗電器驗電前，宜先在有電設備上進行試驗，確認驗電器良好；無法在有電設備上進行試驗時，可用工頻壓發電器等確認驗電器良好。

   一、產品性能及特點：

   目前，電力部門使用的壓交流驗電器大多數為電容型聲光式，驗電器本身雖沒有自檢開關，但只能檢驗驗電器本身電路的狀況，對于電路外來壓信號的檢驗卻無能為力，為此我們特研制開發了TESG-Z系列綜合驗電信號發生器。該產品能可靠地產生與驗電器啟動電壓相同的工頻電壓，以此來證明驗電器的完好性，尤其是在全部停電的作業現場，對確保設備與工作人員的生命安全有著極其重要的現實意義。

   二、主要技術參數：

   1、適用范圍

   6kV、10kV、27.5kV、35kV、66kV、110kV電容型聲光壓交流驗電器。0.1～10kV低壓兩用交流驗電器。任何電壓等級的近用報警安全帽。

   2、使用環境條件

   空氣溫度+45℃～-15℃   相對濕度：不大于90%

   3、工作壽命：不低于【15000次】

   4、充電電源電壓：220V

   三、使用方法：

   選用與驗電器相同電壓等級的壓發生器。手持驗電器工作部分（驗電器頭），將發生器的電極頭接觸被測驗電器的電極頭，按動“工作”開關，此時驗電器發出聲光信號指示表明驗電器的性能完好，如無聲光信號指示表明驗電器有故障。

   四、注意事項：

   驗電信號發生器設有“電源指示”使用時如發現綠色指示燈不亮，紅色指示燈亮，應進行充電。

   壓發生器不用時，應存放在干燥通風處，以免受潮。

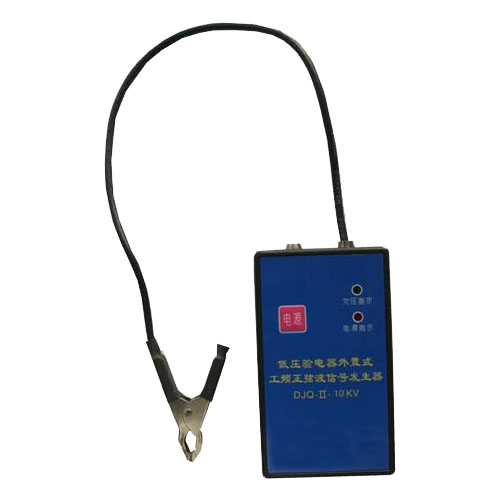

電容型驗電器外置式工頻檢測裝置
