電纜校線器系列

                                                        用途：

     F200/300型對線器是一種多功能查線對線器，適用于電氣線路，尤其是各種二次回路及控制回路的查線，對線及驗電等工作，此外它可以單獨作為照明手電使用，在各種電氣線路及設備的日常維護、操作及檢修等工作中是一種理想的常用工作，可廣泛用電力、電信、冶金、化工等工業電氣領域。

功能：查線、對線、通話、驗電、照明、充電。

包裝：1套2只，

外形尺寸：127X45X21mm/臺

1、查線：檢查線路的通斷情況，判斷多芯線纜的對應端；

2、驗電：判斷250V及以下交流電、直流電的極性；

3、照明：在工作中為被檢測線路照明，亦可單獨作為照明手電使用；

4、充電：為查線通內的充電電池充電；

5、通話：（僅限F300型）查線時能夠利用被查線纜作為通話線路進

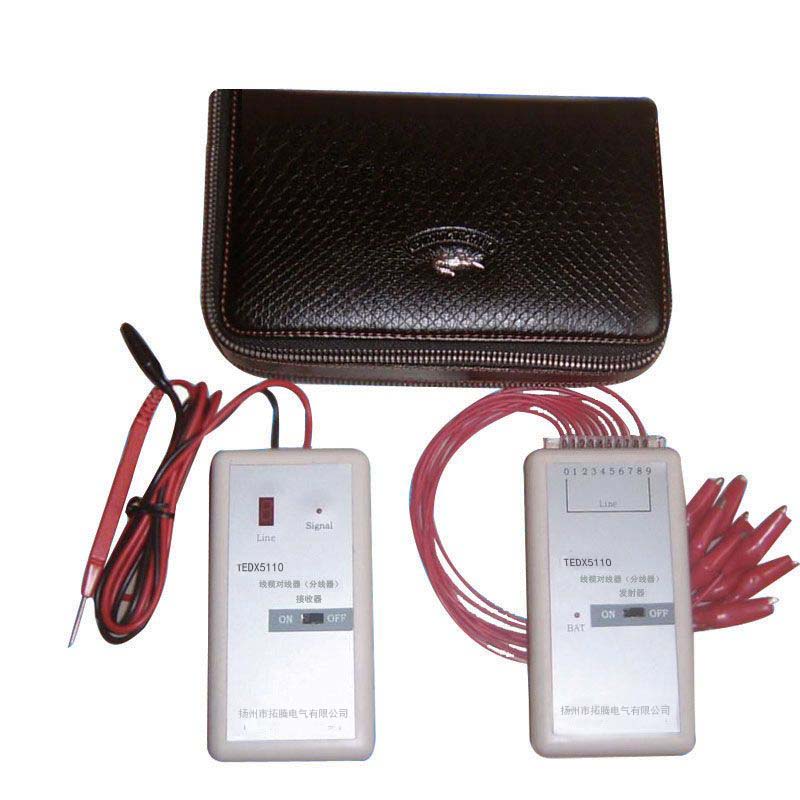

SB5110線纜對線器

判斷準確、可任意接線（不需公用地線）等一系列優點�？纱蟠筇崾┕みM(jìn)度，是電力、電信、自動化控制等現場施工中的新型測試工具。本品是在參考國外新型對線工具的特點，結合我國實際情況而設計的，采用了先進的數字識別技術，使測試工作變得更簡單，更準確。

      1、整套儀器由一個發射器和一個接收器組成；

　　2、無需先確定公用線，方便使用；

　　3、電線識別、分線，應用于一束電線或多根電線的區分；

　　4、一次可識別10根線，如需區分更多電線可多次測量或用多個儀器；

　　5、可判斷導線間是否短路或斷路；

　　6、接收器也是一個通斷檢測器，可用于測量電線是否導通；

　　7、結構小巧，易于單人手持操作。

技術參數：

       顯示LED
       大線阻約1000Ω
       被測線長距離40Km/1.5mm3
       儀器供電4節5號 1.5V電池 AAUM3 1.5V
       發射器尺寸 135×70×24mm    接收器尺寸135×70×24mm
標準配置：
       發射器 1臺    接收器 1臺    1.5V電池AAUM3-15V 4節

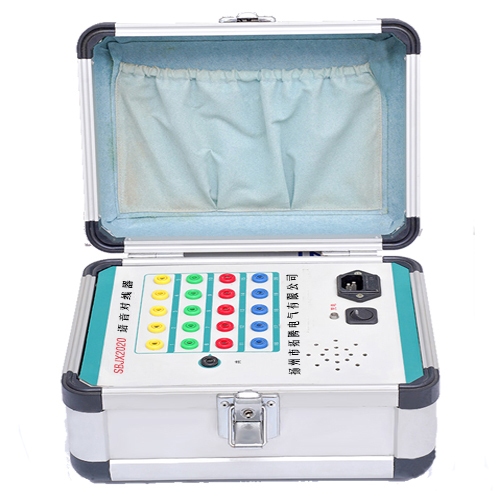

      電纜芯線對號器體積小巧、便攜易帶、交直流兩用電源，每人每次可對20線，線阻1K歐(相當于無限長)仍可正常查對，是電力、通訊建設、檢修、維護的得力助手。

1、每人每次可對20線

　　2、線阻1K歐(相當于無限長)仍可正常查對

　　3、交直兩用便攜易帶

　　4、識別端數碼顯示清晰明了

　　5、僅重2Kg

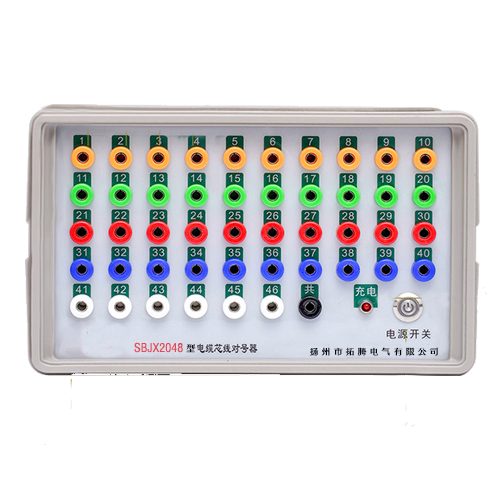

　　可選 SBJX-2020型20線，SBJX-2024型24路 SBJX-2036型 36路 SBJX2048型 48路 SBJX2069型2-99線可定做，SBJX2020B型語音報號

DXY2010 對線儀

      DXY2010新型40芯電纜查線 實用工具 應用廣泛 效準確 在各種電器電子設備的生產、維修、調試過程中，我們必不可少地要對多芯電線電纜進行對線頭（線號）、檢測電線電纜的通導狀況。以前使用萬用表或“通燈”，工作強度大，準確率不，往往要兩個人以上才能操作，費時費工。這種傳統方式已不適應現代工業要求的快速、準確、方便、效，因此，我們研制改進生產的新一代DXY2010袖珍多芯電纜對線儀應運而生。該產品能對40芯以下電線電纜快速查對。具有大大提工效、降低勞動強度、提準確率、縮短生產、維修、調試時間，從而直接為企業創造經濟效益。本產品廣泛應用于電力、交通、鐵路、冶金、航空、電子、建筑、紡織、裝修、石化、機械、教育、礦山等各行業。凡是需對多芯電線電纜查對線號的場合，本產品均能使用。本產品的質量和性價比在市場上受到用戶廣泛度贊揚。
一、產品特點
1、 新手持式儀表型袖珍多芯電纜查線儀，美觀實物。
2、 每次查線可多至40芯，其中一芯為地線接口。被查導線長度可達4000米。
3、 顯示：中間兩位顯示線號，左邊一位顯示1表示斷路。
4、 供電：6F22性9V疊層電池供電，電壓不足時將顯示“ ”，請及時更換電池。
5、 功耗：耗電小于20MW。
6、 使用環境：溫度0℃-40℃，濕度小于85%RH。
7、 外形：精美鋁合金箱，主機為可取出，接線端直接在儀表箱內鑲嵌。
         查 線 儀：W×L×H(19*9*4.5cm)，接線面板W×L（14.5*10cm）。
         整機尺寸：W×L×H(22*17.5*12.5cm)
8、 重量：整機重約：1.8KG，主機重約0.4KG，機箱+接線端重約：1.4KG

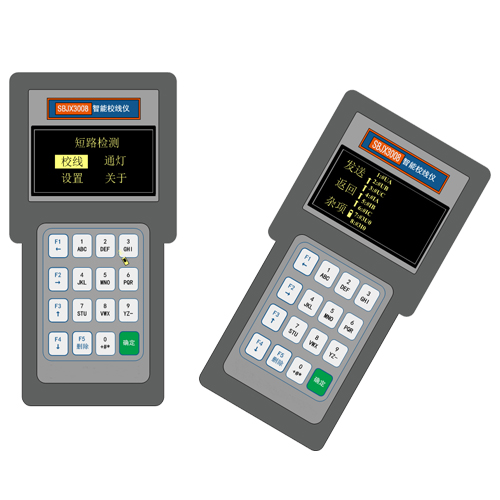

SBJX-3008智能多功能手持式校線儀裝置它主要包括主機、從機兩個裝置。主機包括8個測試端口、1個公共地和1個語音端口；從機包括1個接收端口1個公共地和1個語音端口。使用時主從機分別位于測試線的兩端，按操作說明上連接好引線端子，當滿足測試條件時裝置會給出相應端口接通的文字顯示，同時帶有蜂鳴器提示音。主機具有鍵盤，可滿足現場編輯每條待測線（對應裝置每個端口）的名稱，輸入線號后，當相應端口線路通過測試線接通時，從機兩側都會顯示出該線路的名稱。在測線的過程中主機和從機可以通過一根已知線纜進行有線通話，提測試效率。

指標
◆ 電源輸入8.4V±10%,300mA；
◆ 測試端口輸出8路；
◆ 語音端口輸出1路；
◆ 公共地1路；
◆ 音頻:頻帶300—3000Hz；
◆ 測試距離1000m；
◆ 可持續工作8小時;
◆ 手持式結構，外型尺寸20mm(長)×12mm（寬）×5mm()；
◆ 整機重量<500克。
