TEYNJ-100絕緣油耐壓測試儀校驗裝置

      TEYNJ-100型絕緣油耐壓試驗機測試儀校驗裝置是根據以下標準生產制造的，DL/T846.7-2004電壓測試設備通用技術條件第7部分：絕緣油介電強度測試儀、GB 191包裝儲運圖示標志EQV ISO 780：1997GB/T 507絕緣油介電強度測定法、國標GB/T507-2002的要求和國際電工委IEC156《絕緣油介電強度測定法》，電力部行業標準DL429.9-91的要求，GB/T 2423.1電工電子產品環境試驗第1部分：試驗方法試驗A：溫WT、IEC 60068-2-1：1990GB/T 2423.2 電工電子產品環境試驗第2部分：試驗方法試驗B：低溫1DT、IEC 60068-2-2： 1994、GB/T 2423.4電工電子產品基本環境試驗Db：交變濕熱試驗方法EQV、IEC 60068-2-30：1980、GB/T 6587.4-1986電子測量儀器振動試驗、DL/T846.7-2004 電力系統油質試驗方法-絕緣油介電強度測定法中的相關規定。

本裝置是用于絕緣油耐壓試驗機精度校驗標準裝置。

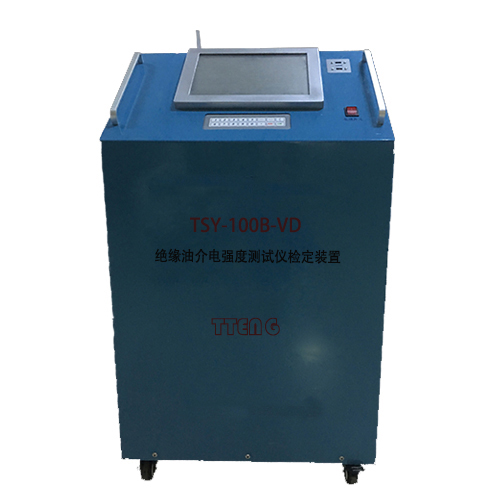

       TSY-100B-VD絕緣油介電強度測試儀校驗裝置是針對電力試驗計量院所絕緣油介電強度測試儀計量校準而設計的專業儀器，儀器可以完成對絕緣油介電強度測試儀的擊穿電壓，升壓速率和波形畸變等性能參數檢測，自動給出檢測結果報告，該裝置以絕緣油介電強度測試儀擊穿瞬間的電壓作為檢測依據，計算儀器的誤差，相對于以往穩態校準的方式更直觀，準確和有效

絕緣油介電強度測試儀校驗裝置的硬件和軟件特性包括：
      1 采用主動擊穿方式，在指定點構造擊穿條件，檢測被試品的擊穿電壓讀數誤差
      2 實時顯示被試品的輸出電壓波形，記錄被試品擊穿瞬間的電壓波形圖，可以方便的分析被試品的切斷時間
      3 2路壓信號采樣，同時檢測絕緣油介電強度測試儀的兩個壓臂壓信號
      4 儀器能夠自動生成格式規范的WORD試驗報告
      5 各種試驗的試驗環境設置和儀器設置自動保存
      6 自動計算各種試驗的試驗參數
      7 實時繪制試驗曲線，并且提供多種曲線分析工具，使用戶可以對曲線進行任意縮放和定位操作

技術參數

       1 10KV～100KV測量誤差小于0.2%RDG+0.04kv
       2 升壓速率測量誤差小于0.5%
       3 時間讀數分辨率39us
       4 供電電源AC220V±10% 50Hz
       5 測量電壓：100kv（-50kv～50kv，未連接擊穿控制箱）
       6 擊穿電壓：80kv
       7 分壓器電容值10pf，測量電壓50kv（50Hz/60Hz）
       8 擊穿控制箱允許大輸入電壓80kv
       9支持應用軟件系統的計算機必須符合以下要求：
          1> CPU主頻>1.5GHz
          2> 系統的內存>1GB
          3> 計算機的操作系統為Windows XP/ Windows 7
          4> 計算機的硬盤>40G
          5> 具有USB2.0接口
