TETQ-B智能臺區線路識別儀

 產品簡介

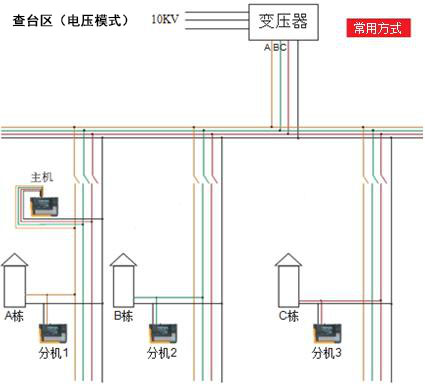

      用電管理部門為實現營銷精細化管理，完成降耗減損目標及遠程停電等管理要求，需要將用戶所屬臺區普查清楚，或查清每個用戶所屬開關及相別。要求在相鄰臺變共零、地、共電纜溝的情況下也能準確測試。查清每個用戶所屬開關及相別，此時分機在過零點附近，在諧波頻率外，改變負荷產生電流。此信號電流由于是負荷產生，信號電流理論上只能從電源處(變壓器出口) 提供，在電源和分機間才有信號電流流過。據此理論，在電源處接主機，測試信號電流，即可查清分機所屬的開關。由于信號頻率剛好在諧波頻率外，即 5-10KHz，不會受到電流諧波的影響，也不會串?dāng)_到其它臺區，也沒有距離限制。信號電流的大小與臺區的負荷大小無關。對于只要求查清臺區的現場，可在臺區的不同地方安裝主機，采用電壓方式，此信號電壓沒有方向性，可在整個臺區和三相電壓上檢測到，也可測試所屬相別。

既可以作為主機，又可以做為分機。在臺區、分支、串戶的相應界面里切換

產品特點

 ◆ 儀器采用工程塑料便攜式箱體設計，具有良好的機械性能和防腐性能，整機重量輕。非常適合現場攜帶和使用。

 ◆ 分機和主機一體化設計，在儀器上可設置為主機或分機。記憶測試界面，重新開機后，自動進入上次的工作界面。測試信號的

     工作頻段，避開了諧波電壓電流影響的頻段。

 ◆ 采用大屏幕彩色 TFT 液晶顯示屏，全部簡體中文顯示，操作直觀并具有背景燈，方便在光線暗處使用。

 ◆ 分機和主機靈活配置，沒有綁定關系，配置時不需要重新設置。主機編號可通過鍵盤靈活更改，從而實現復雜條件下的多肽配

     變供電區域的用戶識別。

 ◆ 儀器能耐受 456V 的交流輸入，當 220V 電源被誤接 380V 時，儀器會立即聲音提示及數據顯示，以保護操作人員的安全。

 ◆ 分機有等待時候的倒計提示功能和聲音提示（接收到信號后），非常方便用戶使用。

 ◆ 具有多可同時識別 24 路分支的能力，電流接入方式為 500A 硬鉗和柔性鉗兩種，由用戶選擇。同時顯示大信號的兩個分

     支，以判斷串分支的情況。

 ◆ 具有串戶識別功能。分機和主機都可為串戶識別的發起方，現場使用時，無需電話溝通，儀器上直接顯示。主機確認后，發提

     示給分機到下一個測試點。

 ◆ 可判斷零線斷線或接觸不良。能測量線路的阻抗及設置報警閾值。

 ◆ 主機能顯示三相電壓、相位、相序。分機顯示單相電壓。

 ◆ 分機和主機都能顯示當次測試的信號強度、相別、零線是否接反等信息。為適應現場的復雜情況，以信號強度為判斷依據。

 ◆ 主機之間可相互測試。在同一臺區，當臺區很大或信號衰減很嚴重時，可放置多主機。

     也可根據相鄰臺區的主機信號的大小，判斷是否共零線、火線。

 ◆ 分機可輸入測試位置的 4 位編碼，主機可顯示測試位置編碼。

 ◆ 分機和主機都有自動存儲功能，每種數據的存儲量為 100 條�？赏ㄟ^U 盤將數據導出，并生成 EXCEL 表格。

 ◆ 方便使用的柔性鉗，可以直接鉗住三相母排，也可鉗住三相開關的出線。

     只鉗零線和同時鉗三相線，理論上是一樣的。在信號衰減很大時，可以將柔性鉗多繞一匝，將信號質量提一倍。

 ◆ 主機可識別相序，以判斷電壓是否接錯。

 ◆ 相位檢測功能，分機接收主機信號來判斷當前所在的相位，并可檢測用戶側的零火線是否反接。主機顯示三相電壓的相位，以

     判別是正相序還是逆相序。

 ◆ 自檢功能，主機自動檢測自身是否損壞，并提供聲光報警

產品參數

標準配置產品現貨供給，選配產品按合同約定提供 ，產品按用戶技術規范書交付。
