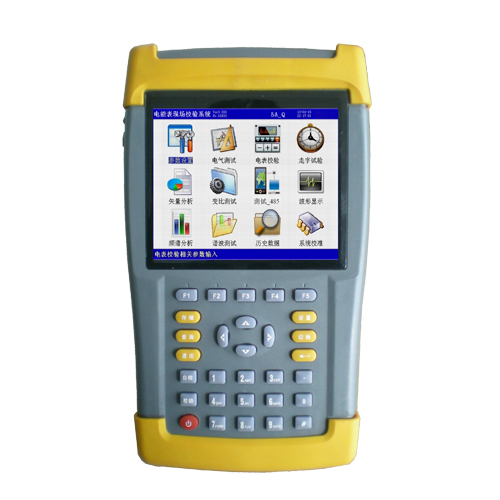

TEDN-1S單相電能表校驗儀

產品概述

       TEDN-1S單相電能表校驗儀是集電參量測量、電能表校驗、CT變比測量、故障分析為一體的精度測量?jī)x器。該儀器選用了進口多功能測量芯片，以速CPU控制運行，在測量的精度和穩定度等指標較其它產品有顯著的提，再配以精度、線性度、寬量限的鉗型互感器，現場接線簡便，無需斷電開路即可直接接入；現場取電源，無須尋找單獨的供電電源。

       多參量顯示的液晶顯示界面，人機對話界面友好，使用簡便、快捷。為電力部門查竊漏電、查找計量裝置故障、正確計量、追補電量提供了有利的檢測手段。

產品特點

 1、不停電、不改變計量回路、不打開計量設備情況下，在線實負荷檢測計量設備的綜合誤差（含電能表、CT、接線誤差）。

 2、測量電壓，CT一次、二次側電流，功率，功率因數等多種電參量，從而準確分析判斷出計量設備回路的故障。

 3、測量CT一次、二次側電流，從而可測量電流互感器的變比和誤差。

 4、電流回路使用鉗形互感器進行測量，操作人員無須斷開電流回路，就可以方便、安全的進行測量。鉗形互感器分為25A和200A兩種。

 5、當電壓或電流鉗有一相接反（即功率為負值）時，分析儀自動報警（揚聲器發出響聲）。

 6、大屏幕、亮度的液晶顯示，并配有漢字菜單提示實現友好的人機對話。

 7、可選配虛擬負載，在用戶無負荷時使用。

產品參數

 1、輸入特性

      電壓測量范圍：0~250V，內部電路自動判斷轉換量限。

      電流測量范圍： 0~25A（0~200A）。

 2、準確度

      電壓：±0.2%

      電流、功率、電能：±0.5%

     綜合誤差：0.5級

 3、工作電源：交、直流90V~250V

 4、絕緣：

     ⑴、電壓、電流輸入端對機殼的絕緣電阻≥100MΩ。

     ⑵、工作電源輸入端對外殼之間承受工頻2KV（有效值），歷時1分鐘實驗。

 5、體積：25cm×20cm×12cm

 6、重量：0.4Kg

 產品選型
