產品簡介
TE3530是采用ARM處理器控制的智能測試儀器。是一臺集絕緣電阻儀、皮安計、數字電位計、數字壓源表4合1的專業儀表。輸出0.001V~1000V任意電壓輸出，滿足任何測試電壓要求，具有電壓回讀功能基本測試精度達0.3%。六量程測試，使絕緣電阻測量范圍可達：1Ω-10000TΩ(10~1016Ω)，漏電流范圍：2mA~10fA，大顯示位數99999數。測試速度可達20次/秒，配套測試電極可測試材料的體積電阻率和表面電阻率。能準確的繪制曲線V-I/V-R。超速測試為自動化生產提供了佳方案。儀器擁有分選功能，分選訊響設置，還可配備Handler接口，應用于自動分選系統完成全自動流水線測試。
產品特點
1、4.3寸 TFT真彩液晶顯示，同時顯示電壓、電阻、漏電流
2、寬量程精度測試，1Ω-10000TΩ(10~1016Ω)，精度 0.3%,漏電流范圍：2mA~10fA
3、測試電壓0.001V~1000V，連續可調，電壓精度0.05%
4、體積電阻Rv，面積電阻Rs測試功能，R-V，I-V掃描測試
5、多種接口配置，適合配套自動測試系統
產品參數
|
測試參數 |
絕緣電阻（IR）、微電流（I）、體積電阻率（Rv)、表面電阻（Rs) |
|
基本準確度 |
＜1G：± 0.3% ≥1G： 0.5% ≥10G ：2% ≥1T：5% ≥100T： 20% |
|
測量范圍 |
電阻：1Ω-10000TΩ(10~1016Ω)，電流：2mA~10fA |
|
輸出電壓 |
DC 1~1000V，1mV步進，回讀電壓精度0.05% |
|
量程 |
六量程自動和手動 |
|
測試速度 |
3次/秒、10次/秒、20次/秒 |
|
顯示結果 |
直讀, ΔABS,Δ%,θ, 分選結果 |
|
大讀數 |
99999 全五位顯示 |
|
校正 |
全量程內開路清零 |
|
比較器 |
3組記錄，3檔分選 檔計數 |
|
觸發器 |
內部觸發、手動觸發、外部觸發 |
|
定時充電器 |
0.0S~999.9S |
|
接口 |
RS-232C接口 Handler(PLC)接口 |
|
電源要求 |
電壓：198VAC～240VAC 頻率：47Hz～63Hz 功率：大50VA |
|
尺寸與重量 |
外尺寸：382(長)x249(寬)x102() 重量：3.5kg |
|
附件 |
TE0303測試線 、TE9800 RS232接口電纜 |
|
可選附件 |

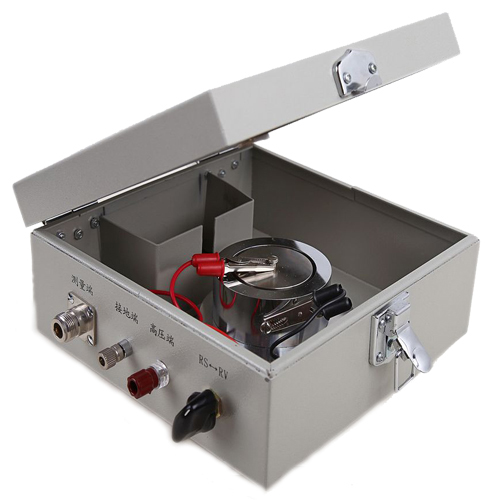

TEDJX-S 測試電極 |
|
其他 |
R-V/R-I圖形掃描測試功能 |
1、光伏絕緣材料的絕緣性能、濕漏電測試
2、絕緣材料的體積電阻率和表面電阻率測量
配套：
|
溫度條件： 20℃±5℃ |
||||
|
溫度條件：≤80% R.H. |
||||
|
電壓： |
||||
|
量程 |
有效分辨率 |
精度 ±（%+分辨率） |
溫度系數（ppm/℃） |
|
|
1000V |
10mV |
0.025+5 |
25 |
|
|
100V |
1mV |
0.025+5 |
50 |
|
|
電流： |
||||
|
量程 |
有效分辨率 |
精度 ±（%+分辨率） |
溫度系數（ppm/℃） |
|
|
2mA |
1uA |
0.1+5 |
25 |
|
|
200uA |
100nA |
0.1+5 |
25 |
|
|
20uA |
10nA |
0.1+5 |
25 |
|
|
2uA |
1nA |
0.1+10 |
50 |
|
|
200nA |
100pA |
0.1+10 |
50 |
|
|
20nA |
10pA |
0.3+20 |
200 |
|
|
2nA |
1pA |
0.3+20 |
200 |
|
|
電阻： |
||||
|
量程 |
有效分辨率 |
精度 ±（%+分辨率） |
溫度系數（ppm/℃） |
測試電壓 |
|
10KΩ |
1Ω |
0.1+5 |
25 |
50V |
|
100KΩ |
10Ω |
0.1+5 |
25 |
50V |
|
1MΩ |
100Ω |
0.1+5 |
25 |
50V |
|
10MΩ |
1KΩ |
0.1+5 |
50 |
50V |
|
100MΩ |
10KΩ |
0.1+5 |
50 |
50V |
|
1GΩ |
100KΩ |
0.1+10 |
50 |
500V |
|
10GΩ |
1MΩ |
0.35+20 |
50 |
500V |
|
100GΩ |
10MΩ |
0.35+20 |
200 |
500V |
|
1TΩ |
10GΩ |
2+100 |
200 |
1000V |
|
10TΩ |
100GΩ |
5+1000 |
200 |
1000V |
|
100TΩ |
1TΩ |
10+1000 |
500 |
1000V |
