TEJS-H　變頻介質損耗測試儀（四通道）

產品簡介

       變頻介質損耗測試儀用于現場抗干擾介損測量，或試驗室介損測量。儀器為一體化結構，內置介損電橋、變頻電源、試驗變壓器和標準電容器等。采用變頻抗干擾和傅立葉變換數字濾波技術，全自動智能化測量，強干擾下測量數據非常穩定。測量結果由大屏幕液晶顯示，自帶微型打印機可打印輸出。

產品別稱

產品特點

1.變頻抗干擾

  采用變頻抗干擾技術，在200%干擾下仍能準確測量，測試數據穩定，適合在現場做抗干擾介損試驗。

2.精度測量

  采用頻率浮動、數字波形分析和電橋自校準等技術，配合精度三端標準電容器，實現精度介損測量，并且正/反接線測量

  的準確度和穩定性一致。

  儀器所有量程輸入電阻低于2Ω，消除了測試線附加電容的影響�？赏饨佑捅�做絕緣油介損試驗，可外接固體材料測量電極

  做絕緣材料介損試驗。

3.適用性強

   自動識別50Hz / 60Hz系統電源，支持發電機供電，即使頻率波動大，也可正常測量。

   內置串聯和并聯兩種介損測量模型，可與校驗臺和介損標準器完全兼容，方便儀器檢定。

4.多級安全保護，確保人身和設備安全

  壓保護：試品短路、擊穿或壓電流波動，能以短路方式速切斷輸出。

  低壓保護：誤接380V、電源波動或突然斷電，啟動保護，不會引起過電壓。

  接地保護：儀器接地不良使外殼帶危險電壓時，啟動接地保護。

  C  V  T：壓電壓和電流、低壓電壓和電流四個保護限，不會損壞設備；誤選菜單不會輸出激磁電壓。CVT測量時無10kV壓

  輸出。

  防誤操作：兩級電源開關；電壓、電流實時監示；多次按鍵確認；接線端子/低壓分明；緩速升壓，可迅速降壓，聲光報警。

  防“容升”：測量大容量試品時會出現電壓抬的“容升”效應，儀器能自動跟蹤輸出電壓，保持試驗電壓恒定。

  抗震性能：儀器采用獨特抗震設計，可耐受強烈長途運輸震動、顛簸而不會損壞。

  壓電纜：為耐壓絕緣導線，可拖地使用。

5.功能強大

（1）具有正/反接線，內/外標準電容，內/外壓多種工作模式，一體化結構，可做各種常規介損試驗，不需外接任何輔助設備。

（2）具有四通道正接線模式，方便變壓器套管介損試驗。

（3）具有外接標準電容器接口，自動跟蹤外接試驗電源頻率40Hz～70Hz，支持工頻電源和串聯諧振電源做大容量電壓介損試驗。

（4）具有回路接觸不良放電提示功能，以方便判別接線是否可靠。

（5）具有CVT自激法測量功能，C1/C2可一次接線同時測出，自動補償母線接地和標準電容器的分壓影響，無須換線和外接任何配件，并且壓連接線可以拖地。

（6）具有CVT變比功能，可測量CVT變比、極性和相位誤差。

（7）具有反接線低壓屏蔽功能，在220kVCVT母線接地情況下，對C11可進行不拆線10kV反接線介損測量，并且可一次接線同時對主、從兩個電容進行測量。

（8）中文圖文菜單，大屏幕背光LCD顯示。

（9）配置熱敏打印機，打印數據清晰快捷、無噪音。

（10）帶日歷時鐘，可存儲256組測量數據。

（11）帶計算機接口。通過該接口，實現測量、數據處理和報表輸出，也可實現儀器內部測量軟件升級。

產品參數
1、確度： Cx: ±（讀數×1%+1pF）

          tgδ: ±（讀數×1%+0.00040）

2、抗干擾指標： 變頻抗干擾，在200%干擾下仍能達到上述準確度

3、電容量范圍：內施壓：3pF～60000pF/10kV       60pF～1.2μF/0.5kV

               外施壓： 3pF～1.5μF/10kV         60pF～30μF/0.5kV

               分辨率：0.001pF，4位有效數字

4、tgδ范圍： 不限，分辨率0.001%，電容、電感、電阻三種試品自動識別。

5、試驗電流范圍：10μA～1A

6、內施壓： 設定電壓范圍：0.5～10kV

              大輸出電流：200mA

              升降壓方式：連續平滑調節

              電壓精度： ±(1.5%×讀數+10V)

              電壓分辨率：1V

              試驗頻率： 45、50、55、60、65Hz單頻

                         45/55Hz、55/65Hz、47.5/52.5Hz自動雙變頻

              頻率精度：±0.01Hz

7、外施壓： 正接線時大試驗電流5A / 40～70Hz

              反接線時大試驗電流10kV / 5A / 40～70Hz

8、CVT自激法低壓輸出：輸出電壓3～50V，輸出電流3～30A

9、CVT變比測量

              變比范圍：10～99999

              變比精度：±讀數×1%

              相位范圍：0～359.99°

              相位精度：±0.02°
10、測量時間： 約30s，與測量方式有關

11、輸入電源： 180V～270VAC，50Hz/60Hz±1%，市電或發電機供電

12、計算機接口： 標準RS232接口

13、打印機： 微型熱敏打印機

14、環境溫度： -10℃～50℃

15、相對濕度： <90%，不結露

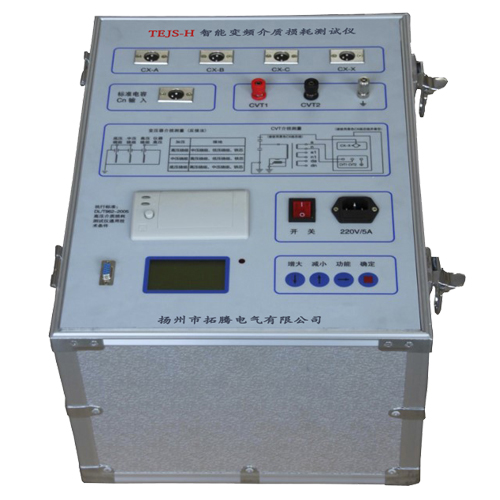

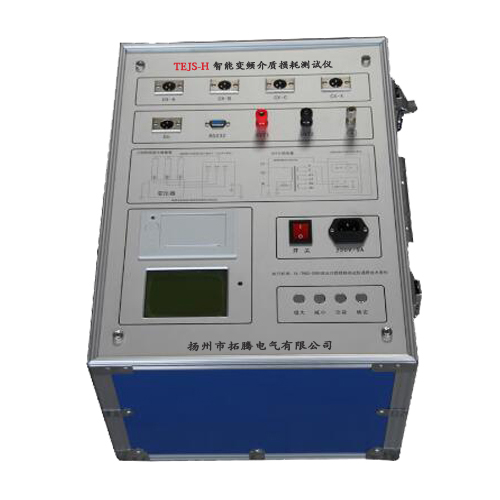

產品圖片
