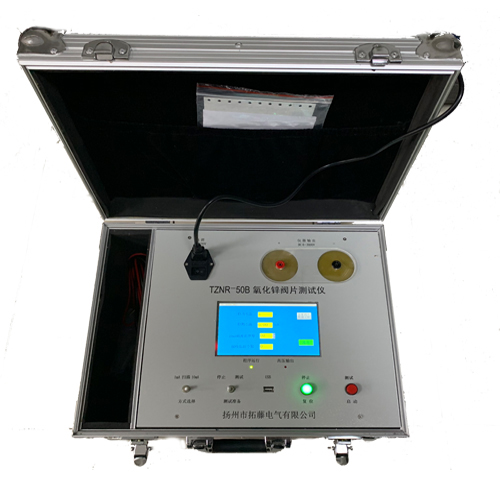

TZNR-50B氧化鋅閥片測試儀

產品簡介

     氧化鋅（ZnO）非線性電阻zinc oxide nonlinear resistor（簡稱氧化鋅閥片）作為吸能與過電壓保護元件已廣泛應用于水力、火力、與核能發電機組。目前在發電機勵磁回路中的整流橋交流側浪涌過電壓保護裝置、可控硅整流橋直流側換相尖峰過電壓吸收保護裝置、同步發電機轉子非全相過電壓保護裝置及滅磁裝置，已大量采用氧化鋅非線性電阻。

     氧化鋅非線性電阻在工作中既要承受長期的勵磁電壓，還要承受滅磁時來自轉子繞組的能量和過電壓沖擊，長期的勵磁電壓作用會使ZnO閥片產生靜態老化，而滅磁和過電壓沖擊會使ZnO閥片產生動態老化。不管是靜態老化還是動態老化均會使ZnO閥片的晶粒結構發生變化，造成V-A特性嚴重退化。靜態老化是一個緩慢的物理化學過程，其老化速度的快慢可以用漏電流或功率損耗的增長速度來衡量。漏電流使ZnO閥片體溫升，由于ZnO閥片具有電壓負溫度系數，其溫升與漏電流的上升及老化速度成正比關系，一旦產生惡性循環，ZnO閥片將發生熱擊穿短路和炸裂。而動態老化對ZnO閥片也是一種溫度效應。因此，氧化鋅非線性電阻性能的好壞，壽命的長短，將直接關系到電力行業的安全運行。故定期檢測ZnO閥片小電流V-A特性、檢測其漏電流增長速度、預測使用壽命就顯得格外重要。

   TZNR—50B氧化鋅閥片測試儀，采用了獨特的電壓升壓技術，與微機技術相結合，實現了對ZnO閥片智能測試，該測試儀能夠?qū)�單片或多片（串）進行電壓、小電流的伏安特性綜合測試。TZNR-50A氧化鋅閥片測試儀輸出電壓可達2.5KV，電流分辨率可達0.5uA，測量時只需簡單操作即可對ZnO閥片進行自動檢測。該儀器經過專家鑒定，認為具有操作簡單，精度，抗干擾，防震，便于攜帶，無人為干擾因素等特點，達到了快速、準確穩定測試閥片的目的。自推出以來，得到用戶廣泛歡迎。

產品構成

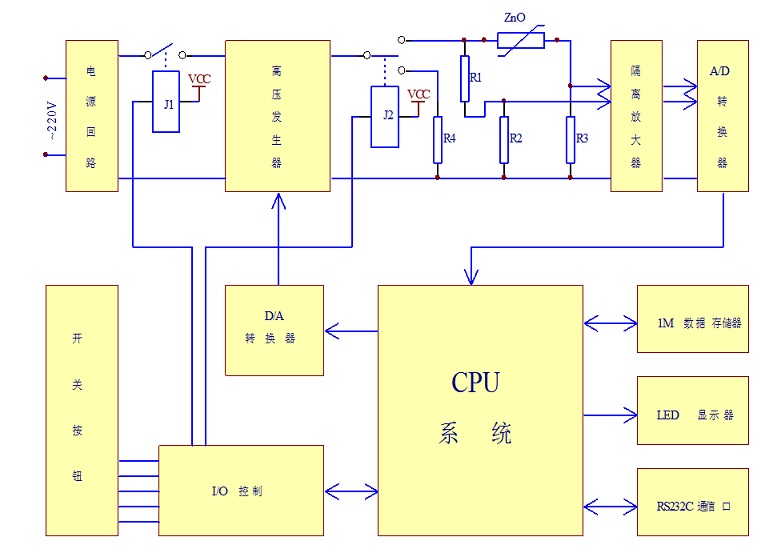

     TZNR—50B氧化鋅閥片測試儀主要由以下幾部分組成：電源回路、壓發生器、放電回路、采樣隔離放大回路、A/D轉換器、D/A轉換器、CPU控制系統、數據存儲器、數碼顯示器、數據通信口、I/O控制口等幾部O閥片上，通過采樣電阻取得其動態V-A特性信號，經隔離放大，由A/D轉換電路變換成數字信號，數據經過分析處理后，其小電流V-A特性曲線數據被完整保存，并將結果數據用LED數碼管顯示。同時通過RS232通訊口與PC機連接交換數據，完成對閥片測試數據的永久保存和數據曲線的顯示與打印，自動形成測試報告。

產品參數

產品附件本產品詳細清單，請以說明書或代銷合同為準

注： 1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知，如有盜用或復印行為，將追究法律責任。
