TZNR-50A高能氧化鋅壓敏電阻測試儀

執行標準：DL/ T 596~1996

產品簡介

    TZNR-50A氧化鋅壓敏電阻測試儀用于測量能氧化鋅壓敏電阻的壓敏電壓（UnmA）和0.5UnmA下的泄漏電流（Id）。

產品原理

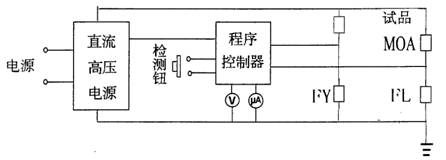

       人工按一下檢測量鈕，便啟動直流壓電源，由程序控制器從FL上采樣，產生nmA的恒流通過試品，經FY自動測量UnmA值，然后又由程序控制器發出指令產生0.5UnmA的恒定電壓加在試品上，進而從FL上測得流過MOA的電流Id。

      此兩值UnmA和Id以LCD數碼分別顯示在氧化鋅壓敏電阻測試儀的兩塊表頭上，并可長時間保存，以便讀數。后，程序控制器關閉直流壓電源，自動放電，發出安全指示，告知測量完畢。

產品特點

>該測試儀采用頻壓技術，壓的產生、控制以及測量等環節有機結合，構成一個大的閉環系統，產生精度恒流、恒壓源。并有多重保護，安全可靠。整個測試過程，只需按一下測量鈕，測試儀便在幾秒鐘內自動完成。手動調節可測量試品在任何電壓下的泄漏電流。

>該測試儀測量系統數字化，穩定性好，精度，檢測結果以三位半LCD數字顯示，并有記憶功能，直觀清晰。

產品參數

>測量范圍：壓敏電壓：0-5KV(根據客戶需求定做)

>泄漏電流：0-1999μA

>恒流：1mA  10mA  20mA  30mA  40mA  (根據客戶需求定做)

>分辨力：電壓：1V

>電流：1μA

>真確度：電壓：1.5%+2個字

>電流：1.5%+2個字

>恒流：2%+2個字

>工作電源：220V±10%   50Hz

操作規程

1、將測試儀面板上的接地端子可靠接地；

2、將試品接在“H”—“L”端子之間；

3、將調壓旋鈕逆時針方向調至小位置；

4、接通測試儀電源；

5、測試：

將恒流開關置“1mA 10mA 20mA 30mA 40mA”中的任何一檔，按下測量鈕不放，調壓旋鈕左旋回零，紅色報警燈亮，表明壓啟動，提示注意壓安全，再右旋調壓旋鈕，此時電壓表有相應的讀數，綠色放電燈也會熄滅，測試儀已有壓輸出。

a、手動：將恒流開關置“1mA”檔，調壓旋鈕從零調至所需要的位置，讀取電壓值和電流值即為該壓敏電阻在此電壓下的泄漏電流，然后，松開測量鈕，測試儀關閉壓，放電完畢后，綠色放電燈亮，測量完畢。調壓旋鈕右旋至大為恒流1mA.

a、自動：按下測量鈕不放，調壓旋鈕從零旋至大，停留1~2秒后松開測量鈕，測試儀自動完成U_nmA和0.5U_nmA下的泄漏電流的測量，并將所測量的數據鎖存在電壓表和電流表上，方便讀數，待綠色放電燈亮后，表明測試儀已關閉壓，測量完畢。自動測量簡易流程：開機→選擇恒流值→按下測量鈕不放→左旋調壓鈕回零→右旋調壓鈕至大停留1~2秒→松開測量鈕→綠燈亮→讀數→關機。

誤差調整

如果儀表使用一段時間后，發現有誤差，則須進行調整。即：接好試品，取一塊標準阻電壓表并接在壓端與地（外殼）間，按下測量鈕不放，看儀器示值與標準表示值是否相等。如不相等，則須調整儀器表頭背面的基準電位器。
