TEYHX-FA　無線氧化鋅避雷器帶電測試儀

產品簡介

      無線氧化鋅避雷器帶電測試儀是用于檢測氧化鋅避雷器電氣性能的專用儀器，該儀器適用于各種電壓等級的氧化鋅避雷器的帶電或停電檢測，從而及時發(fā)現設備內部絕緣受潮及閥片老化等危險缺陷。

      儀器操作簡單、使用方便，測量全過程由單片機控制，可測量氧化鋅避雷器的全電流、阻性電流及其諧波、工頻參考電壓及其諧波、有功功率和相位差，大屏幕可顯示電壓和電流的真實波形。儀器運用數字波形分析技術，采用諧波分析和數字濾波等軟件抗干擾方法使測量結果準確、穩(wěn)定，可準確分析出基波和3～7次諧波的含量，并能克服相間干擾影響，正確測量邊相避雷器的阻性電流。本機配有速面板式打印機，可充電電池，試驗人員在現場使用十分方便。儀器采用獨特的速磁隔離數字傳感器直接采集輸入的電壓、電流信號，保證了數據的可靠性和安全性。

      本儀器用于氧化鋅避雷器（MOA）全電流的測量分析，主要目的是測量MOA的阻性電流，由此判斷MOA受潮和老化程度。本儀器既可用于現場帶電測量，也可用于試驗室做出廠和驗收試驗。

產品別稱

      氧化鋅避雷器測試儀、智能型避雷器特性測試儀、抗干擾氧化鋅避雷器特性測試儀、避雷器阻性泄漏電流檢測儀、氧化鋅避雷器帶電測試儀、交流無間隙氧化鋅避雷器測試儀、氧化鋅避雷器特性測試儀、氧化鋅避雷器阻性電流分析儀、氧化鋅避雷器閥片測試儀

產品特點

  1、既可以采用直接測試方式測量阻性電流，也可以采用三次諧波間接測試阻性電流。

  2、三相電壓，三相電流同時采集，同時顯示。達到真正的三相同測。

  3、參考電壓電壓信號可使用3PT、1PT、無PT、無線、感應等方式。

  4、儀器配有可充電電池、日歷時鐘、微型打印機，可存儲256組測量數據；

  5、為方便分析阻性電流，既可以禁止邊相補償，也可以允許邊相補償。

  6、為節(jié)省打印紙，既可以允許打印波形，也可以禁止打印波形。

  7、采用window界面，觸摸屏操作，海量存儲無限組測量數據；（僅TEYHX-B)

  8、存儲的數據可通過U盤導出。PC機可以直接查看，也可以通過execl生成柱狀圖或曲線圖查看歷史數據（僅TEYHX-B）；

 9、可訂制英文版界面氧化鋅。

產品參數

>全電流測量范圍： 0~10mA有效值 準確度： ±（讀數×5%+5uA）

>阻性電流基波測量準確度（有線不含相間干擾）： ±（讀數×5%+5uA）

>電流諧波測量準確度： ±（讀數×10%+10uA）電流通道輸入電阻： ≤2Ω

>參考電壓輸入范圍： 25V~250V有效值 準確度： ±（讀數×5%+0.5V）

>電壓諧波測量準確度： ±（讀數×10%） 參考電壓通道輸入電阻：≥1800kΩ

>電池連續(xù)工作時間： 8小時以上 電池充電時間： 2小時以上

>交流充電： AC 220V ±10%，50Hz ±1% 儀器重量：5kg(不含電纜箱)

>儀器尺寸： 34cm×22cm×20cm

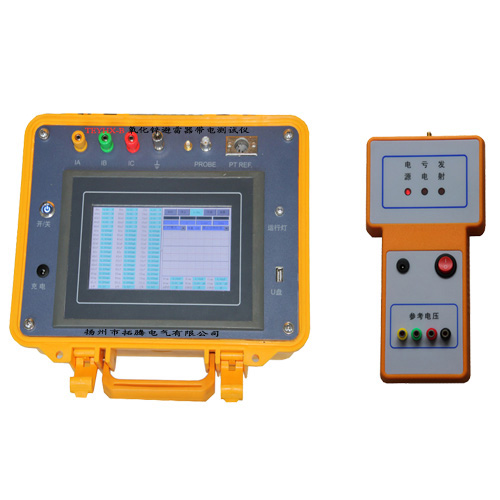

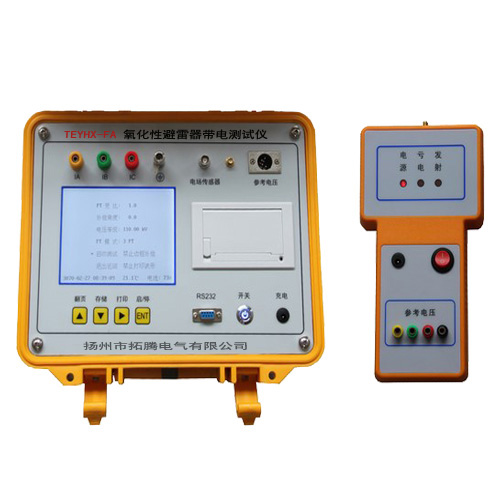

產品圖片
