TEPF452型相位、頻率儀

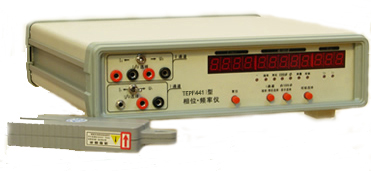

      TEPF441型相位、頻率儀是我公司新研制的新一代相位/頻率儀，該相位/頻率儀以單片機為核心并配有非易失性的隨機存貯器（用以記錄信號通道的誤差）。其特點是在利用鉗型電流互感器作為電流信號通道時，小電流信號和大電流信號一樣，都可達到很的測量精度。它克服了目前市場上相位表在利用鉗型電流互感器作為電流信號通道時小電流信號測量誤差大的缺陷，且適應任何款式的鉗型電流互感器。

     交流信號的相位、頻率測試是電氣測試的重要內容之一，根據 電力部門用戶的要求，結合 GB732-74 和 IEEE694-84 的標準，我 公司研制了 TEPF441 型相位/頻率儀。該產品的信號輸入為兩通道、 四參量。相位測量時電壓、電流信號在兩個通道上可任意組合，其中 I 通道的電流信號輸入端配有鉗型電流互感器，這給現場測試提供了方便。單獨作頻率測試時，被測信號從 I 通道輸入，信號形式為電壓或電流。由于該儀器以單片機為核心，并配有非易失性存儲器，從而使得該儀器的測量精度和智能化程度都有所提，如相位測量時，I 通道與Ⅱ通道的超前/滯后關系的自動換算；使用鉗型電流互感器作為電流信號采樣時，可自動記錄鉗型電流互感器的自身的角誤差，并在相位測量時自動補償，從而保證了在小電流情況下使用鉗型電流互感器測量信號相位時的測量精度等。

產品用途

      本產品可方便地測量電壓對電壓、電流對電流、電壓對電流以及電流對電壓信號間的相位，還可測量電壓或電流信號的頻率。

※產品參數

● 頻率測量范圍：35.00Hz～999.9Hz

● 頻率測量分辯率：35.00Hz～99.99Hz時 0.01Hz; 100.0Hz～999.9Hz時 0.1Hz

● 相位測量范圍:0～360°; COSφ:±1

● 相位測量精度: ＜±0.2°

● 信號幅值測量:0～9.99A

● 信號輸入幅值:U ≤250V或用戶指定; I ≤5A或用戶指定

● 工作電源:AC220V±10% 50Hz

● 外形尺寸:292mm×255mm×90mm

產品介紹

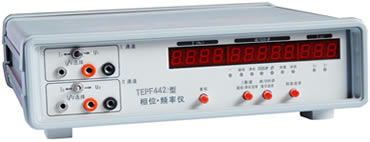

      TEPF442型相位、頻率儀是我公司新研制的新一代相位/頻率儀，該相位/頻率儀以單片機為核心并配有非易失性的隨機存貯器（用以記錄信號通道的誤差）。其特點是配備兩只鉗型電流互感器，很適合現場測量。而且小電流信號和大電流信號一樣，都可達到很的測量精度。它克服了目前市場上相位表在利用鉗型電流互感器作為電流信號通道時小電流信號測量誤差大的缺陷，且適應任何款式的鉗型電流互感器

※產品參數

● 頻率測量范圍：35.00Hz～999.9Hz

● 頻率測量分辯率：35.00Hz～99.99Hz時 0.01Hz; 100.0Hz～999.9Hz時 0.1Hz

● 相位測量范圍:0～360°; COSφ:±1

● 相位測量精度: ＜±0.2°

● 信號幅值測量:0～9.99A

● 信號輸入幅值:U ≤250V或用戶指定; I ≤10A或用戶指定

● 工作電源:AC220V±10% 50Hz

●體積：265×250×65(mm3)，重量：2 ㎏

產品介紹

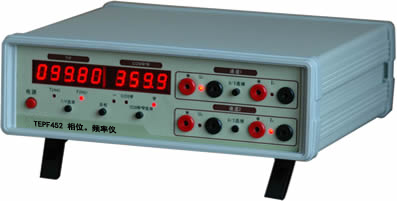

      TEPF452型相位、頻率儀以單片機為核心配以速外圍芯片組合而成。它克服了目前市場上相位表只能測量工頻信號的缺陷，當被測信號頻率達2000Hz左右時，該儀仍能保證相當精度。

　   TEPF452型相位、頻率儀的主要特點是：輸入信號頻域?qū)�；測量精度；各輸入通道相互隔離，即或誤輸入也能確保儀表不損壞；并且同時顯示頻率/周期，相位/COSφ。

※產品參數

● 頻率測量范圍：35Hz～3500Hz

● 頻率測量分辯率：35Hz～650Hz時 0.01Hz

                   650Hz～3500Hz時 0.1Hz

● 相位測量范圍:0～360°; COSφ:±1

● 相位測量精度:35Hz～350Hz ＜±0.2°

                350Hz～650Hz ＜±0.3°

                650Hz～1500Hz ＜±0.4°

                1500Hz～2000Hz ＜±0.5°

●信號輸入幅值:U ≤250V I ≤5A

● 工作電源:AC220V±10% 50Hz

● 外形尺寸:285mm×265mm×85mm

產品介紹

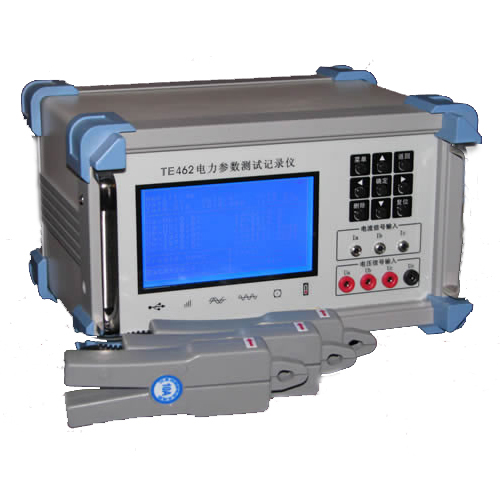

    TE462電力參數測試記錄儀能實時測量三相交流電的各相電壓，各相電流，和電壓，電流之間的相角，并能測量各相的功率因數等參數，是電力部門，電工儀表，大型電力用戶，計量部門等一切需要分析電力參數的部門之理想的測量儀器。

    TE462電力參數測試記錄儀的突出優點是它的精度，可靠性和穩定測量，并且?guī)в写鎯�測量參數和把測量參數實時上傳給PC機的功能，為分析電力參數提供方便。TE462電力參數測試記錄儀帶有觸摸按鍵盤，液晶顯示用戶界面，操作簡單直觀，使用非常方便。

產品用途

      本產品主要用于電力監控，能源管理，電力系統維護，電力測量等眾多領域。

產品特點

      本儀器能準確的測量三相電的各相電壓的有效值，各相電流的有效值；準確測量各相電壓的相角，各相電流的相角，以及各相電壓與電流的相角；準確測量三相電各相的有功功率，無功功率以及三相的總功率；帶有溫度測量功能，能測量環境溫度，并且有溫度報警功能；帶有時鐘系統，能顯示時間和日期；帶有大容量的SD卡，能實時記錄測量的電力參數，并且以文件的形式存儲，能用電腦讀取，也能在顯示屏中打開和閱讀文件；帶有USB通訊功能，能實時把測量的參數上傳到PC機。

產品參數

●輸入電壓相數：三相（Ua，Ub，Uc）；

●輸入電流相數：三相（Ia，Ib，Ic）；

●輸入電壓：1V～400V；

●輸入電流：0.1A～10A；

●輸入相角:0°～360°；

●電壓分辨率：0.1V；

●電流分辨率：0.01A；

●頻率分辨率：0.01Hz；

●相角分辨率：0.1°；

●功率因數分辨率：0.0001；

●有功功率分辨率：0.1W

●無功功率分辨率：0.1var

●視在功率分辨率：0.1VA

●溫度分辨率：0.1℃；

●環境溫度：0～80℃

●相對濕度：＜90%RH
