TEKC-12系列觸摸屏高壓開關機械特性測試儀

 產品介紹

      隨著社會的發展，人們對用電的安全可靠性要求越來越，壓斷路器在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力系統的安全運行。機械特性參數是判斷斷路器性能的重要參數之一。壓開關機械特性測試儀即（壓開關機械特性測試儀）是依據新的《壓交流斷路器》GB1984-2003為設計藍本，參照中華人民共和國電力行業標準《電壓測試設備通用技術條件》第3部分，DL/T846.3-2004為設計依據，為進行各類斷路器動態分析提供了方便，能夠準確地測量出各種電壓等級的少油、多油、真空、六氟化硫等壓斷路器的機械動特性參數。壓斷路器在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力系統的安全運行。機械特性參數是判斷斷路器性能的重要參數之一。

產品用途

      本儀器適合用于進口、國產各廠家多油、少油、SF6、真空等壓開關機械特性測試。亦適用于電磁動作類電器（如接觸器、繼電器等）的時間測試。Switchgear Analysers

產品特點

⑴、8.4寸彩色大屏，windows操作系統，人性化操作界面，界面直觀，觸摸屏，便于現場操作人員使用。
⑵、速熱敏打印機，方便現場打印測試數據。
⑶、機內集成式操作電源，無須現場二次電源，現場使用方便快捷�？商峁〥C30～265V可調電源，電流20A。任意整定分、合閘線圈的動作電壓值,并可做斷路器的低電壓動作試驗。
⑷、配備直線傳感器、旋轉傳感器、萬能傳感器以及支架、專用固定多功能接頭，安裝極為方便，簡捷。
⑸、適用于國內外生產的所有型號的SF6開關、GIS組合電器、真空開關、油開關。
⑹、開關動作一次，得到所有數據及圖形。
⑺、主機可存儲六千組現試驗數據（可擴展存儲卡），機內實時時鐘，便于存檔。
⑻、配備U盤接口，可直接把數據保存到U盤，上傳到計算機進行分析、保存。
⑼、同時可測12路金屬觸頭斷口。
⑽、內含包絡線，通過多臺（2-10臺）開關測試的數值，生成標準包絡線，進行分析對比，還能進行開關震動頻率分析。
⑾、內部抗干擾電路可滿足500KV變電站內可靠使用。

工作原理

   壓開關機械特性測試儀采用回路電阻測試的四端接線方法,實際上是測試開關動作過程中的動態電阻,可以用來測試石墨觸頭的SF6壓斷路器.動態電阻測試通道的工作原理是在斷路器石墨觸頭的兩個端子上加載10A恒流源,通過接在斷路器兩端的另外兩根測試信號線(電壓信號),測試石墨觸頭動作時200mV內的動態電壓變化波形,由此來測定斷路器金屬觸頭的位置,再根據石墨觸頭的長度來推斷出石墨觸頭真實確切的位置

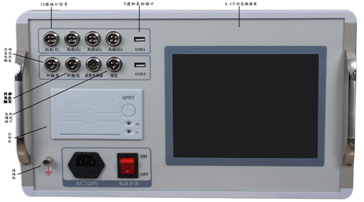

                                                                   TEKC-12FA圖片外觀

   12路端口信號：可測量12路金屬觸頭斷路器的合、分閘、彈跳、同期、同相等時間。內觸發：是指儀器輸出DC30～265V可調直流電源，默認為DC220V，進行分、合閘操作。
外觸發：是指儀器內部直流電源不工作，用現場電源（交流、直流均可），采集斷路器的分、合閘電壓信號。
接地柱：現場做實驗時，請先接好接地線。
速度傳感器接口：連接直線傳感器和旋轉傳感器以及萬能傳感器的接口。
打印機：現場打印所測量數據。
液晶顯示屏：參數設置、測量、數據等顯示。

產品參數

1.時間測量：  12路 固有分閘（合閘）時間
                     分閘（合閘）相內不同期
                     分閘（合閘）相間不同期
                     合閘（分閘）彈跳時間（彈跳次數）
                     測試范圍：0.01ms～19000ms，分辨率：0.01ms
2.速度測量： 剛分（剛合）速度
                    指定時間段（行程段或角度段）平均速度
3.測速范圍：1mm傳感器 0.01～25.00m/s，
                   0.1mm傳感器 0.001～2.50m/s
                   0.5°角度傳感器 1周波/ 0.5°
4.行程測量：動觸頭行程（行程）
                   接觸行程（開距）
                   過沖行程或反程（超程）
                   傳感器：50mm，分辨率:0.1mm
                   360線傳感器：360о，分辨率:0.5о
                    選配傳感器：300mm、1000mm、加速度傳感器

5.電流：大電流輸出為20A。
6.交直流電源 ：AC 220V ± 10%；50Hz ± 2%
7.直流電源：輸出電壓：35～265V連續可調，輸出電流：≤ 20A(短時)
8.隔離開關測量范圍：
            ⑴、電壓輸出：DC35～265V（可調）；
            ⑵、電源輸出時間：0.01-19秒（可設置）；
            ⑶、斷口信號大采集時間為19秒；
            ⑷、可測斷口合、分閘時間、三相不同期、彈跳時間及次數
9．主機體積：380×240×170mm
10．使用環境：  -10℃~+50℃
11．相對濕度：≤90%

 產品選型
