TEDF-Z直流大電流發生器

產品介紹

       TEDF-Z2000直流大電流發生器是根據上�，F(xiàn)代交通建設發展有限公司做DC2000A直流電氣試驗而專門設計制造的專用設備。

本產品為分體式結構，體積小、重量輕、效率;控制芯片采用進口軍用級IC,功率逆變管采用進口快速IGBT模塊，其余元件則采用進口工業等級器件,電路設計優化合理，生產工藝嚴格完善，保證機器的可靠性和穩定性；輸入電壓范圍寬，輸入輸出全隔離。

采用數顯表顯示輸入電壓、輸出電流、試驗時間等，按鈕控制操作，電動無極調升電流。升流主機部分采用通風式變壓器繞制法和風扇強制通風等生產工藝，從而達到大電流供電而設備保持在一定的安全溫度內，電流顯示準確、工作可靠、操作簡便、安全等特點。作為直流單相DC2000A短時間大電流電源使用。是做直流耐流試驗較理想的設備。

 產品參數

1、輸入：三相380V, 容量：10kVA , 頻率：50Hz

2、輸出：負載在為2.5mΩ時，輸出電流DC 2000A輸出線端電壓＜5V（5h）長時間試驗使用；

3、0.5級數顯表準確顯示輸入交流電壓、輸出直流電流，按鈕控制操作，電位器無極調升直流電流�？烧{(diào)范圍DC 0～2000A.

4、本產品具有過熱保護的自動斷電及自動恢復功能且  面板有故障指示燈；

5、電流上升幅度不要過大（在10A左右）；

6、極端工況要求：輸出DC2000A滿負荷持續試驗時間為5h；

7、控制箱和主機采用分體式，并各自裝有萬向輪便于移動。

8、整流機內部采用過熱保護，當主機內部溫度于85℃時，自動停機。

使用環境

1、環境溫度：—10℃-60℃

2、產品周圍應無嚴重影響變壓器絕緣的氣體蒸氣，化學性沉積灰塵、污垢及其它爆炸性介質的場所。

工作原理

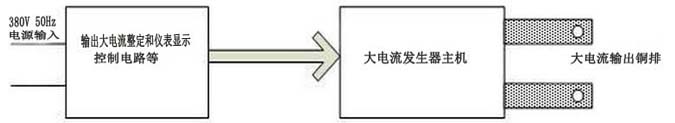

本產品輸入工作電源后，通過調整調壓器輸出低電壓以獲得試驗所需的大電流。其工作原理圖如下：

控制面板

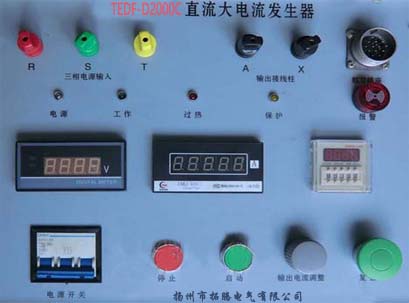

（一）控制臺面板

1、電源指示燈：接通電源后，打開電源開關，此燈亮表示電源已接通；

2、工作指示燈：按“合閘"按鈕，此燈亮表示升流器已接通可以升流；

3、 過熱指示燈：在儀器運行溫度過熱時“過熱”指示燈亮，儀器停止運行；

4、保護指示燈：在到了設定的試驗時間或過流、過壓保護時，此“保護”指示燈亮；

5、報警蜂鳴器：在到了設定的試驗時間或過流、過壓保護時，此“保護”指示燈亮，報警蜂鳴器響；

6、輸入電壓表：是顯示380V輸入的電壓值；

7、輸出電流表：是顯示DC2000A輸出的電流值；

8、時間設定：是設置試驗時間長短的；

9、電源開關：控制整個儀表的電源總開關；

10、停止按鈕：在試驗時，遇到異樣情況或其它需要終止試驗時，按此按鈕；

11、啟動按鈕：按此按鈕工作指示燈亮，表示升流器已接通，等待升流；（按此按鈕前應將輸出電流調整旋鈕逆時針旋到底）

12、輸出電流調整：順時針調升電流旋鈕；（先將輸出電流調整旋鈕逆時針旋到底，再按啟動鍵）

13、復位鍵：此按鈕是復位試驗時間的；

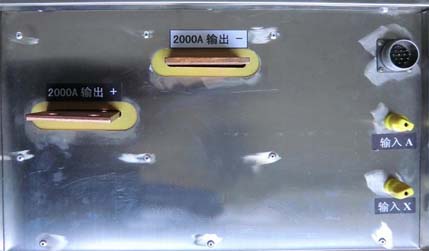

（二）升流器主機輸入面板：

1、輸入連線：連接控制臺航空插座的連接；

2、輸入A、X 同控制臺輸出A、X的連接；

3、DC2000A-、DC2000A+輸出正負極不要接錯；

操作方法

⑴接好控制柜及升流主機外殼等接地（接地必須牢靠）；

⑵接好電流發生器控制臺A、X接線柱及航空插座與升流主機A、X接線柱連線及航空插座；

⑶把大電流發生器正負輸出端連接到被試品的正負端上；

⑷設置好試驗所需的時間；

⑸將輸出電流調整旋鈕逆時針旋到底；

⑹在再次檢查確認儀器間及被試品接線無誤后，接通380V電源，打開電源開關輸入電壓表顯示380V電壓，數字表亮、風機工作，表示電源已接通。

⑺按“啟動”按鈕，“工作”指示燈亮；

⑻將輸出電流調整旋鈕順時針旋轉；此時注意輸出電流表數字的變化，調到所需的電流。

⑼按“停止”按鈕結束試驗。

注意事項

1、試驗過程中，一旦發現不正�，F(xiàn)象，應立即切斷電源 ，查明原因后再進行試驗。

2、試驗完畢，必須將輸出電流調整旋鈕逆時針旋到底回零，按停止按鈕切斷工作，切斷電源 ，方可

 拆除試驗接線，以保證安全。

 3、本設備是為短時間或長時間的工作而設計的，其工作時間長短根據所需電流占額定電流（容量）的百分比來確定，特別不允許超過額定電流200%長時間運行，以防過熱，其時間如下：

4、新安裝和長時間不用的變壓器，運行前用1500兆歐表測量線圈之間和線圈對地的絕緣電阻，其電阻值不低于0.5兆歐時，方可使用。

5、使用中升流變壓器和操作臺必須可靠接地，以保證安全。

6、使用時應緩慢均勻升流，搬運時應避免過大的震動。

7、調壓器與電刷接觸表面應保持清潔，視情況用90%酒精蘸棉紗擦拭干凈。

8、本設備應置于清潔、通風、干燥和室內保存。

設備成套性

1、10KVA控制柜                              1    臺

2、10KVA整流柜                              1    臺

3、控制柜至整流柜電流線                 3    根

4、控制柜至整流柜儀表線                 1    套

5、產品合格證                                  1    份

6、產品使用說明書                            1    份

7、、產品保修卡                               1    份
