專為在線測量運行中60kV以下系統壓計量裝置的專用設備
參考標準：DL/T963-2005,JB/T5356-2002
●其無線傳送測試數據能穿透隔墻障礙，不影響讀數
●豪華藍屏LCD，顯示一目了然，同時具有超大存儲空間
●絕緣桿輕便，具有防潮、耐溫、抗沖擊、抗彎、絕緣、可伸縮等特點。
產品簡介
本產品突破傳統結構，專為在線測量運行中35kV以下電流互感器、變壓器的一次電流、二次電流大小、變比，相別、極性判斷而精心設計制造的。

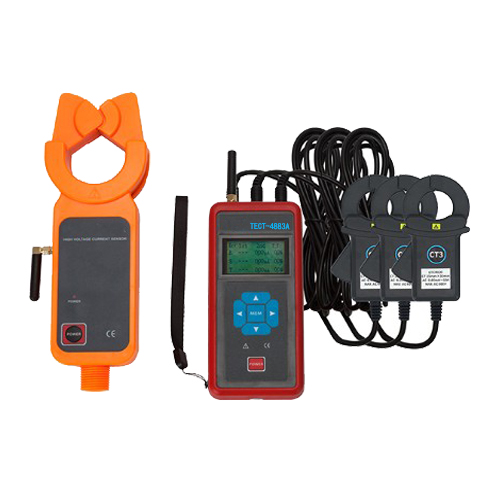

TECT4883/A三路低壓線路同時測試可直接確定壓端與低壓端的對應相位關系，二次線路無需多次鉗測一次電流測試精度
，由專用壓檢測儀、低壓電流鉗、主機、壓絕緣桿、監控軟件、通訊線等組成，其無線傳送測試數據能穿透隔墻障礙，不影響讀數。若不使用絕緣桿，還可以當作精度低壓鉗形電流表、漏電流表使用。壓檢測儀連接5節絕緣桿，可用于60kV以下的具有絕緣外皮的線路或35kV以下裸導線低壓線路電流測量，
電流鉗選用特殊合金，采用CT技術及磁性屏蔽技術，幾乎不受外界磁場的影響，確保了常年無間斷監測的精度、穩定性、可靠性。二次鉗采用圓口雙層屏蔽技術，抗干擾更強。
產品別稱
CT變比極性在線檢測儀，壓互感器變比測試儀、壓CT變比測試儀、無線低壓電流互感器變比測試儀、低壓互感器變比測試儀、帶電測量壓CT變比測試儀，壓CT變比測試儀
產品特征
1、其無線傳送測試數據能穿透隔墻障礙，不影響讀數
2、電流鉗選用特殊合金，采用CT技術及磁性屏蔽技術，幾乎不受外界磁場的影響
3、豪華藍屏LCD，顯示一目了然，同時具有超大存儲空間
4、絕緣桿輕便，具有防潮、耐溫、抗沖擊、抗彎、絕緣、可伸縮等特點。
產品參數
|
產品型號 |
TECT4881 |
TECT4881A |
TECT4883 |
TECT4883A |
|||
|
功 能 |
分辨率 |
量 程 |
精 度 |
量 程 |
精 度 |
量 程 |
精 度 |
|
變 比 |
0.1 |
1～500 |
—— |
1～500 |
—— |
1～500 |
—— |
|
角 差 |
1° |
|
|
0～360° |
±3° |
|
|
|
一次壓電流 |
0.1A |
0.0A～800A |
±0.5%FS |
0.0A～800A |
±0.5%FS |
0.0A～800A |
±0.5%FS |
|

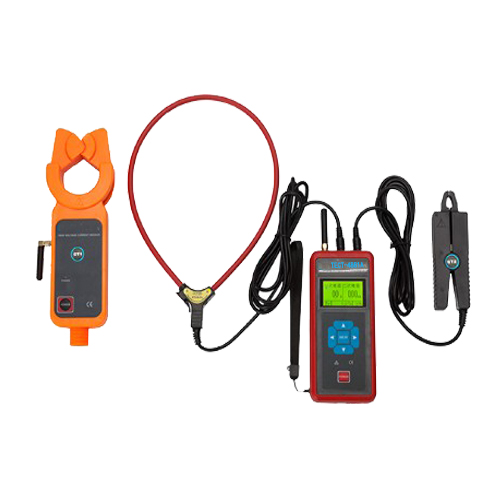

一次柔性電流 |
0.1A |
|
|
0.0A～3000A |
±1.0%FS |
|
|
|
二次電流 |
0.01mA |
0.00mA～5A |
±0.5%FS |
0.00mA～5A |
±0.5%FS |
0.00mA～5A |
±0.5%FS |
|
功 能 |
低壓電流互感器、變壓器一二次回路的電流、變比測試，角差測試（僅TECT4881A）極性、相別判斷 |
||||||
|
電 源 |
DC6V 堿性干電池LR03(1.5V AAA×4)連續工作30小時 |
||||||
|
測試方式 |
鉗形CT |
||||||
|
一次電流鉗尺寸 |
鉗口尺寸：Φ48mm；外形尺寸：76mm×255mm×31mm； |
||||||
|
一次柔性電流鉗尺寸 |
鉗口尺寸：Φ200mm；外形尺寸：200mm×245mm×13mm |
||||||
|
二次電流鉗尺寸 |
鉗口尺寸：Φ8mm；外形尺寸：137mm×40mm×19.5mm 鉗口尺寸：25mm×30mm；外形尺寸：115mm×70mm×33mm僅TECT4883A |
||||||
|
換 檔 |
全自動換檔 |
||||||
|
采樣速率 |
3次/秒 |
||||||
|
數據存儲 |
3000組，按左箭頭鍵保持?jǐn)?shù)據并自動編號存儲（掉電或更換電池不會丟失數據） |
||||||
|
數據保持 |
按左箭頭鍵保持?jǐn)?shù)據，HOLD符號顯示，再按HOLD鍵取消保持 |
||||||
|
數據查閱 |
按右箭頭鍵可以進入數據查閱模式 |
||||||
|
溢出顯示 |
超量程溢出功能：“OL ”符號顯示 |
||||||
|
無信號指示 |
當主機沒有收到發射信號時提示“無信號” |
||||||
|
自動關機 |
開機約15分鐘后，儀表將自動關機 |
||||||
|
電池電壓 |
當電池電壓低于4.8V時，顯示低電壓符號，提醒更換電池 |
||||||
|
一次電流鉗傳輸距離 |
無線傳輸距離100M |
||||||
|
二次電流鉗連接線長 |
2M |
||||||
|
顯示模式 |
LCD：128dots×64dots；背光功能，適合昏暗場所 |
||||||
|
LCD尺寸 |
顯示域：44mm×27mm |
||||||
|
主機尺寸 |
78mm×165mm×42mm |
||||||
|
儀表質量 |
5kg(含工具包和絕緣桿) |
||||||
|
外界干擾 |
避免特強電磁場；避免433MHz、315MHz同頻干擾 |
||||||
|
工作溫濕度 |
-15℃～50℃；70%Rh以下 |
||||||
|
存放溫濕度 |
-10℃～60℃；70%Rh以下 |
||||||
|
絕緣桿尺寸 |
Φ32mm，1m/節,5節 |
||||||
|
絕緣桿耐壓 |
110KV |
||||||
|
絕緣強度 |
主機與檢測儀：AC1000V/rms(外殼與螺釘之間) |
||||||
注： 1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知，如有盜用或復印行為，將追究法律責任。
2.了解更多揚州市拓騰電氣有限公司產品信息請進入 產品中心，服務熱線：0514-89792992。
 |
 |
 |
 |

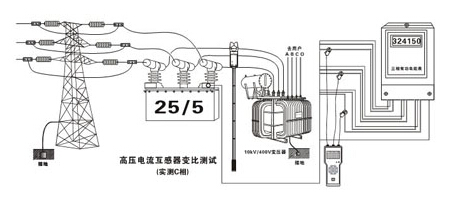

應用現場圖例
