電纜護層環流在線監測系統

參考標準： DL/T911-2004

產品簡介

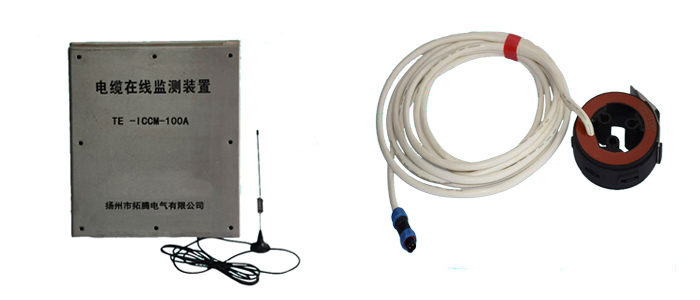

      TE-ICCM-100電纜護層環流在線監測系統，35kV以上的電纜主要采用帶有金屬護層的單芯電纜。因單芯電纜金屬護層與芯線中交流電流產生的磁力線相鉸鏈，使其兩端出現較的感應電壓，故需采取合適的接地措施，使感應電壓處在安全電壓范圍內（通常不超過50V，有安全措施時不超過100V）。通常短線路單芯電纜的金屬護層采用一端直接接地和另一端經間隙或保護電阻接地的方式；長線路單芯電纜金屬護層則采用三相分段交叉互聯兩端接地的方式。不論采用哪種接地方式，良好的護層絕緣都是必要的，當電纜護層絕緣發生損傷時，將使金屬護套多點接地，從而產生護層循環電流，增加護套的損耗，影響電纜的載流能力，嚴重時甚至使電纜嚴重發熱而燒毀。同時，保證壓電纜線路金屬層護套直接接地點的接地良好也十分重要，如果接地點由于各種原因不能有效接地，那么電纜金屬護套的電位就會急劇升到幾千伏甚至上萬伏，很容易把電纜外護套擊穿并在擊穿點持續放電，造成電纜外護套溫度升甚至著火燃燒。

      電纜護層綜合在線監測裝置采用了環流法原理，即：單芯電纜金屬護 套在正常情況下（即一點接地），金屬護套上環流極小，主要是容性電流，而一旦 金屬護套出現多點接地與大地形成回路后，環流顯著增加，嚴重時可達主電流的90 %以上。實時監測金屬護套環流及其變化量，即可實現單芯電纜金屬護套多點接地 故障的在線監測，從而及時準確的發現接地故障，從根本上避免電纜事故的發生， 保證電纜安全、可靠的運行。

產品特點

TE-ICMM-100電纜護層環流在線監測系統主要功能特點如下：

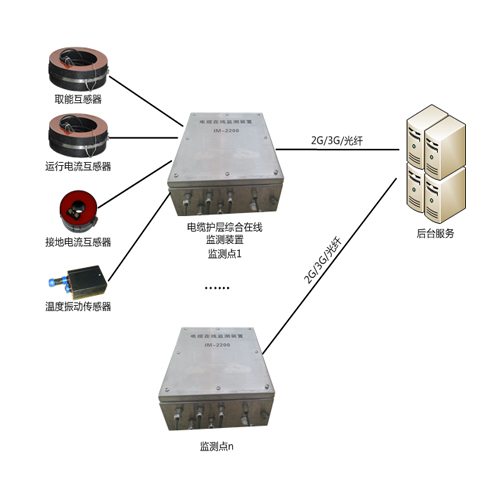

 1、實時采集如下電流數據：三相每相護層接地電流，總接地電流；任意一相主纜運行電流；

（2）具備CAN通信接口，可接入溫度振動傳感器對電纜接頭的溫度和振動狀態進行監測；

（3）具備一路RS485接口，可接入其他監測設備；

（4）具有多種通信方式：

   TE-ICCM-100A型：采用GPRS或CDMA（訂貨時選擇）無線通信方式；

   TE-ICCM-100B型：內部集成工業級以太網交換機，具備一路以太網電口可接入其他監測設備；具備兩路100M光纖接口與監測后臺通信，支持環網冗余技術，支持多種環網結構，自愈時間＜20ms；

（5）裝置具備暫態錄波功能；

（6）裝置內部具備16G大容量存儲空間，可儲存長時間歷史數據；

（7）裝置支持遠程維護和升級；

（8）裝置采用低功耗設計，支持多種電源輸入：；

  TE-ICCM-100A 220VAC/DC供電；

  TE-ICCM-100B 感應取電；特殊的感應取電設計，內置電容儲能，極小的電纜本體運行電流（10A）即可滿足裝置間歇性工作，主纜停電后仍具備1次以上數據上傳能力；具有完善的過熱、過載、大電流限流保護措施，承受一次持續長時間工作電流1000A，耐受沖擊電流31.5kA；

 2、裝置全部采用工業級元件，內部電路采用三防處理，具有良好的可靠性、穩定性。

 3、配備win8系統的平板電腦、陽光下可清晰顯示。使得運算速度加快，設置方便，人機交互界面友好。

 4、采用FPGA硬件采樣技術、程控放大技術，使得采樣速率提，可以真實采集到原始電流信號，并且測試結果穩定、可靠，可有效濾除頻干擾。

 5、運用FFT變換、數字濾波等算法進行數據處理。軟件具有設備管理、數據庫管理等各項功能。

 6、內部帶能鋰離子電池及數據無線傳輸技術，特別適合無電源場合，現場測試相當方便。

 7、配套上層設備管理軟件，具備設備及歷史數據管理、查詢、導入等功能。

 8、特征數據、波形同屏顯示。

產品參數

A、電纜護層綜合監測主機

C、感應取電電源
