DTR-3052/3053路燈電纜故障測試儀

產品簡介

      DTR-3052型“電纜故障測試儀”是我公司針對“電力電纜的運行故障”而精心設計研制出的新一代故障定位儀，主要解決了直埋電纜的短路、斷路、死接地故障及電纜故障點受潮，用加壓使故障點放電聽聲音定點困難的難題。

   本儀器在設計上利用電磁感應的原理來實現其各種功能，儀器在操作時離故障點20-30米可感應到故障點的距離，同時自動引導電纜路徑，指明故障點方向和故障點位置。

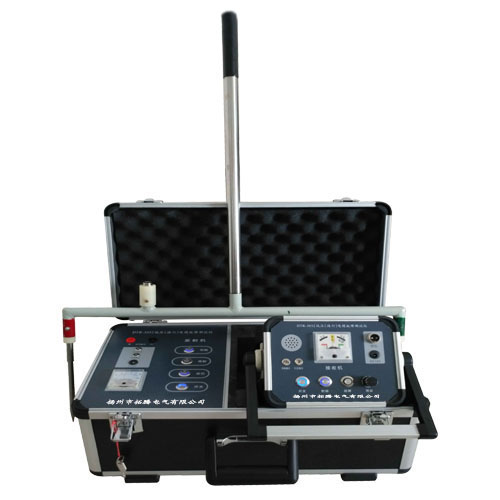

     DTR-3052型“電纜故障測試儀”由發射機和接收機兩部分組成。發射機發射一個連續的電波信號，接收機接收到此信號的同時對電纜的故障點位置、電纜埋設路徑、埋深同步進行測試，尤其適合野外現場操作，極大地方便了用戶，提了工作效率降低了勞動強度。

     DTR-3052就是針對電纜在運行中常出現的斷線、短路、死接地等低阻故障的故障定點而開發的專用儀器。在實際工作可輕松解決大多數故障的定點問題。它對電纜的“埋深、路徑、故障點定位”同步進行測試，非常直觀，不完全依賴操作者的經驗。實現故障點輕松精確定位。

產品特點

   ◆  DTR-3052電纜故障測試儀操作簡單，攜帶方便，實用性極強，有以下特點：

   ◆  體積小，單人輕松操作，無需任何輔助設備

   ◆ 電池供電，無需220V電源

   ◆ 電纜路徑查找，埋深，故障點定位同步完成，效率，

   ◆ 故障點指示明確穩定，指針直觀顯示，不受外界雜音等干擾。

   ◆ 不受電纜地下情況（如分叉，打捆，接頭扭曲）影響，相探地雷一樣，點對點去查找故障點，誤差以厘米計。

   ◆ 不受地面情況影響，如：地磚、綠化帶、水泥路面等

產品參數

   1、探測距離≤10km

   2、探測深度≤3m

   3、路徑誤差＜8cm

   4、定位誤差＜5cm

   5、感應故障點距離≤30m

   6、定位阻值范圍:0～4MΩ

   7、輸出電壓：12v

   8、電池容量：4200mA，連續工作48h以上

   9、輸出信號：音頻（零值）、射頻（峰值）。

   10、線路保護：充電，欠壓指示燈警示

   11、儀器按鍵：航空不銹鋼背光開關

   12、故障顯示：外置聲源加指針式自動引導

   13、測試功能 ：路徑，深度，故障點同步測試

   14、機箱規格 46/25/42cm

DTR-3053路燈電纜故障測試儀

      DTR-3053電纜故障測試儀是我公司專門針對“電力電纜故障”的特征而精心設計研制出的新一代專用電纜故障測試定位儀，主要解決地下直埋電纜的短路、斷路及死接地故障。其特點是：接收靈敏度、抗干擾能力強、信號穩定、查找路徑清晰、定點準確！儀器自帶電源、體積小、重量輕、便于攜帶,可單人操作，尤其適合野外現場操作(不受電纜埋設環境的影響,如:硬化路面、穿管、分叉。)，極大的方便了用戶，提了工作效率降低了勞動強度。

     本儀器利用電磁感應的原理，不需要升壓設備，從而保障了電纜、電器設備及測試人員的人身安全。同時對電纜路徑、故障點位置及埋設深度同步測試。不同于以往采用加壓迫使故障點放電。（根據聲音大小進行故障定位的方法，使本來煩瑣復雜的故障定點工作變的十分輕松簡單。）本儀器采用了石英晶體振蕩器，中大規模集成電路。其特點是：接收靈敏度，、靜態漂移小、抗干擾能力強、工作穩定、準確度。由于儀器采用了小型鎳鎘畜電池供電，因此具有體積小，重量輕，耗電小，便于攜帶等優點，尤其適合野外測試。

技術參數：同DTR3052本款采用清液晶彩色顯示屏

知識鏈接

當電纜發生故障時，先用阻計判斷故障類型，然后使用電纜故障測試儀判斷故障點，測試方法分為兩種：感應法和聲測法。

感應法，適合尋找斷線相間低電阻短路故障。對電阻短路及單相接地故障并不適用。

聲測法，顧名思義，通過壓脈沖使故障點放電，產生電聲，再用傳感器接收放電聲，以精確測試出故障點。
