T-L300帶電電纜路徑鑒別綜合測試儀【管線探測儀】

產品簡介

      俗稱地下金屬管線探測儀，由”T-L300T帶電電纜探測信號發生器”和“T-300R帶電電纜路徑鑒別綜合測試儀”共同組成，主要用于地下帶電及不帶電電纜的路徑探測、深度探測及唯一性鑒別。 【T-200升級為T-300】

產品功能

  ➤ 采用獨特的信號接收技術，通過新穎的軟硬件數字處理，提供多種電纜測試方法。

  ➤ 通過在音頻信號中疊加特殊信號的方法鑒別電纜。

  ➤ 可用于不帶電電纜的路徑探測與唯一性鑒別，也可用于帶電電纜的路徑探測與唯一性鑒別。

  ➤ 羅盤和方向顯示：直觀顯示管線位置和左右方向。

  ➤ 跟蹤正誤提示：電流方向測量，排除臨線干擾。

  ➤ 實時深度和電流測量。

  ➤ 性能發射卡鉗，用于向運行電纜耦合信號。

  ➤ 柔性卡鉗管線識別，結果明確可靠。

  ➤   壓1kV輸出，A字架接地故障查找（可選功能）。

  ➤ 大功率發射，超靈敏度接收。

  ➤ 全數字化處理，穩定可靠。

  ➤ IP65防護。

產品參數

T-300T帶電電纜探測信號發生器

 ◆ 三種輸出方式：直連輸出、卡鉗耦合、輻射感應。

 ◆ 六種管線探測頻率：640Hz、1280Hz、10kHz、33kHz、82kHz、197kHz，其中640Hz和1280Hz為復合頻率，可配合“T-300R帶電電纜路徑鑒別綜合測試儀”實現正誤跟蹤提示功能，還可用于電纜的只能鑒別。

 ◆ 大功率輸出：大10W，10檔可調。

 ◆ 全自動阻抗匹配和保護功能。

 ◆ 靈活的供電方式：內置大容量鋰離子電池組供電、通過充電器用交流220V供電。

T-300R帶電電纜路徑鑒別綜合測試儀接收器

 ◆ 左右方向指示：左右箭頭顯示電纜位置，方便直觀。

 ◆ 跟蹤正誤提示：接受“T-300T帶電電纜探測信號發生器”輸出的符合頻率信號，可實時測量電纜電流的方向，用來排除臨近及交叉電纜的地線回流和感應電流的干擾。當正確跟蹤待測電纜時，指針指向前方；當跟蹤到臨近電纜時，指針向后，并帶有問號顯示，提示跟蹤錯誤。

 ◆ 抗干擾能力強：極窄的接收頻帶，獨特的數字處理方法，能充分抑制臨近運行電纜及管道的工頻及諧波干擾。

 ◆ 自動測量電纜深度和電流：單鍵操作，直接讀取電纜深度和電流值。

 ◆ 多種探測模式：除傳統的音峰法（寬峰法）、音谷法外，還提供窄峰法。

 ◆ 兩種被動探測頻段：工頻，射頻，不需要發射信號，可直接探測運行電纜和其他管線。

 ◆ 電纜唯一性鑒別：可精確測量電纜上電流的幅值和方向，明確給出鑒別結果。

 ◆ 內置大容量鋰離子電池組供電。

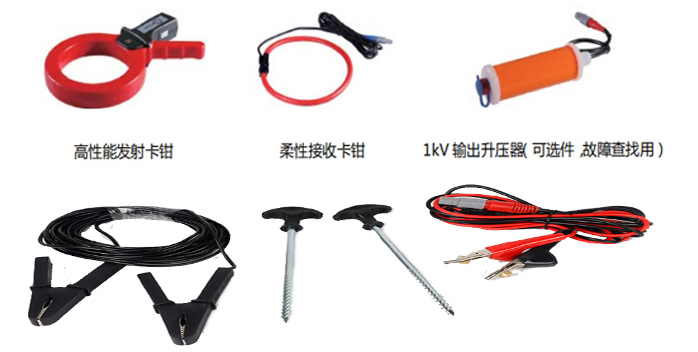

附件：
