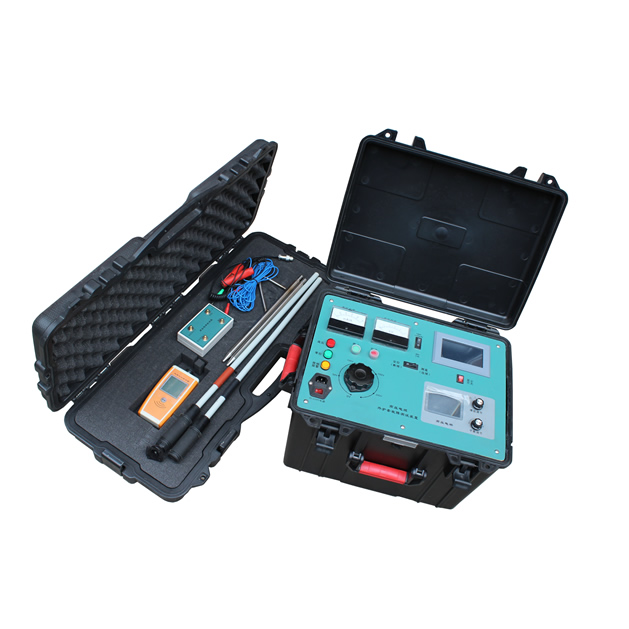

TECD-10S高壓電纜外護套故障定位裝置

產品簡介

      本裝置是查找鋪設后超壓電纜外護層破損故障的專業設備。能在故障電纜停電情況下，對電纜外護層故障進行準確定位。

裝置包含三部分：

  ①  壓電纜外護套故障定位測試主機：

       采用新型壓智能電橋進行護層故障測距，還可用于護層直流耐壓試驗及阻接地故障的燒穿。

  ②  護層故障定位電源：

       為超壓電纜護層故障定點提供大功率壓脈沖信號源。

  ③  數字式故障定位接收器：

      利用跨步電壓法精確定位故障點。

產品特點

  ➤ 主機采用新型壓智能電橋，只需要輸入電纜全長，測試完畢彩色液晶屏直接顯示故障距離及故障/全長的比例等信息，操作簡便，無需人工計算。

  ➤ 主機采用大功率壓直流信號源，可用于護層直流耐壓試驗及阻接地故障的燒穿。具有壓試驗完自動放電功能，使用安全可靠。

  ➤ 護層故障定位電源采用創新技術，體積小重量輕，輸出功率大。

  ➤ 數字式故障定位接收器具有信號波形顯示、故障點方向指示等功能。抗干擾能力強，簡單直觀，

  ➤ 接收跨步電壓的A字架折疊式設計，便于攜帶。

產品參數

◎ 主機：

  1、輸出電壓：DC 0～10KV可調

  2、輸出電流：0～100mA可調     輸出方式：連續/斷續

  3、大輸出功率：1kW   持續燒穿功率：800w

  4、電源：AC 220V，50Hz，6A

  5、使用條件：溫度: -20—40℃；濕度10-90％RH；海拔<4500m

  6、體積：480mm×370mm×320mm。

  7、質量：20kg。

◎ 護層故障定位電源技術參數

  1、輸出電壓：DC 0～2Kv    輸出電流：0～1000mA

  2、大輸出功率：800W     輸出方式：連續/斷續

  3、工作電源： AC220V/50Hz

  4、體積： 333mm×236mm×176mm

  5、重量：12kg

◎ 數字式故障定位接收器（含手持接收盒及A字架）

   信號接收模式：跨步電壓信號，A字架輸入；

   檢測靈敏度：跨步電壓信號0.1mV；

   顯示功能：陽光下可視LCD

   顯示信號波形、故障點方向、信號強度等。

   電源：2節5號電池供電，使用時間大于10小時

   體積：接收盒：160mm×75mm×35mm；A字架:不銹鋼折疊式。

◎ 總體定位精度

利用壓智能電橋測距誤差：±0.2%L+1m

   利用跨步電壓法精測定點誤差：±20cm
