超高壓電纜護層故障定位系統

     超壓?jiǎn)涡倦娎|護層測試儀：智能化，自動測試，無需平衡，液晶直接顯示故障與全長的比例；集成化，集測距儀和定點信號源一體，既能測距，又為定點提供壓脈動信號源；測距精確，創新方法，測量結果不受接觸電阻影響。

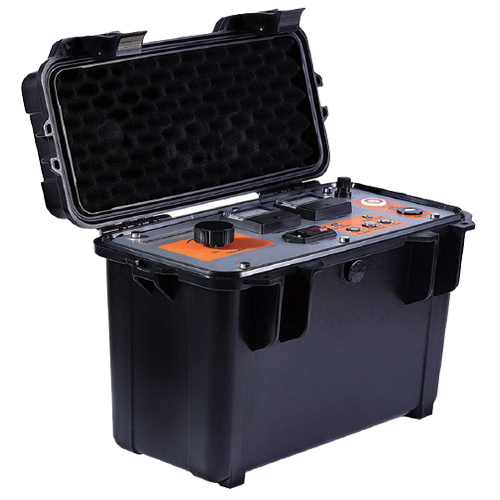

T-100C超壓電纜護層故障定點 信號發生器

   ➤  為超壓電纜護層故障的跨步電壓定點提供信號源

■ 特性和指標：

  ➤  輸出方式：1Hz脈動直流壓

  ➤  輸出：0-10kV，0-100mA，1kW（max）

  ➤  電源：AC220V，50Hz

  ➤  體積：471×234×318mm

  ➤  質量：15kg

T-D100超壓電纜護層故障定點儀

        跨步電壓定點+電流分段

  ➤ 超壓電纜護層故障精確定點

■ 特性和指標：

   ➤ 工作模式：

     ● 跨步電壓定點：探針輸入，箭頭指示故障點方向。

     ● 電流耦合器分段：電流傳感器輸入，測量電纜中

     ● 阻性電流進行故障分段。

  ➤ 數字化處理，靈敏度，響應范圍大。

  ➤ 操作簡單，界面直觀，信號波形顯示，。

  ➤ 安全：測量回路與壓電氣隔離，無壓外露。

  ➤ 人機界面：亮分辨率彩屏，陽光下可視。

  ➤ 電源：18650鋰電池×2

  ➤ 體積：226×120×55mm

  ➤ 質量：0.9kg。

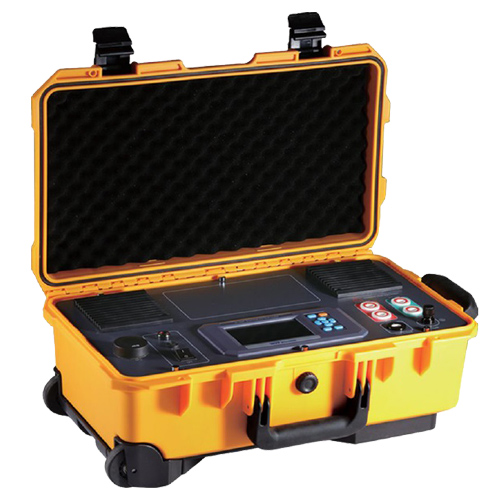

T-LB10/100壓電橋 / 超壓電纜護層故障測距儀

 壓電橋+護層故障測距

 跨步電壓定點信號輸出

■ 用途：

  ➤ 壓電橋功能：可用于電力電纜主絕緣故障測距

  ➤ 超壓?jiǎn)涡倦娎|護層故障測距

  ➤ 為超壓電纜護層故障的跨步電壓定點提供信號源

■ 特性和指標：

  ➤ 全自動電橋，無須手動調平衡，無須人工干預。

  ➤ 克服連線接觸電阻影響，測距精度。

  ➤ DSP及超位AD轉換器，全數字化處理。

  ➤ 內置電池，無需外接電源。

  ➤ 壓光纖隔離，安全性。

  ➤ 亮分辨率彩屏LCD，陽光下可視。

  ➤ 輸出：0-10kV，0-100mA，250W（max）

  ➤ 電源：內置大容量鋰離子電池組：480WH。

  ➤ 體積：450×240×270mm 。

  ➤ 質量：12kg。
