產品概述
電纜故障測試儀可以準確快速檢測35KV及以下電壓等級電力電纜的主絕緣故障；校準電纜長度；探測電纜埋設走向及深度
電纜故障測試儀的性能指標
產品特點
1) Windows操作系統、觸摸式操作方式、無線可視專家在線指導、科學電纜管理、實時報告生成；
2）系統功能：故障距離測量、故障點定位、傳播速度測試、電纜路徑查找、埋設深度探測等；
3）測試方式：低壓脈沖、閃絡法、音頻法、聲磁同步法、谷值法、峰值法、電磁感應法等；
4）顯示控制：閃測儀：12寸工業級計算機控制,內置12V/10Ah直流電源，可連續工作10小時；
5）測試范圍：測試距離：60km，探測深度：2-5m；
6）測量精度：粗測誤差：±10m（絕對值）或1%（相對值），精測誤差：±0.2m（定點、路徑、深度）；
7）采樣頻率：100MHz，分辨率0.5m（100m/us）
8）采樣方式：全自動連續采樣，不漏掉任何一次放電波形
9）低壓脈沖：寬度：0.1uS和2uS 幅度：100Vpp
10）輸出功率：路徑功率：100W、沖擊功率：0～400W
11）沖擊壓：0～35kV
12）短路電流：0～320mA
13）燒穿功率：0～2450J
14)尺寸：490*350*210mm
15)重量：10kg
產品參數
|
設備主要功能及技術指標 |
|
|
操作系統 |
Windows系統 |
|
界面模式 |
觸摸式 |
|
功能特性 |
故障距離測量、故障點定位、傳播速度測試、電纜路徑查找、埋設深度探測等； |
|
測試方式 |
低壓脈沖法、閃絡法等、音頻法、聲磁同步法、谷值法、峰值法、電磁感應法等； |
|
顯示控制 |
12寸工業級計算機控制 |
|
測試范圍 |
測試距離：60km，探測深度：2-5m |
|
測量精度 |
粗測誤差：±10m（絕對值）或1%（相對值） |
|
精測誤差：±0.2m（定點、路徑、深度）； |
|
|
采樣頻率 |
100MHz |
|
分辨率 |
0.5m（100m/us） |
|
采樣方式 |
全自動連續采樣 |
|
低壓脈沖 |
寬度：0.1uS和2uS 幅度：100Vpp |
|
輸出功率 |
路徑功率：100W、沖擊功率：0～400W |
|
沖擊壓 |
0～35kV |
|
短路電流 |
0～320mA |
|
燒穿功率 |
0～2450J |
|
電源 |
內置12V/10Ah直流電源 |
|
設備優勢 |
無線可視專家在線指導、科學電纜管理、實時報告生成 |

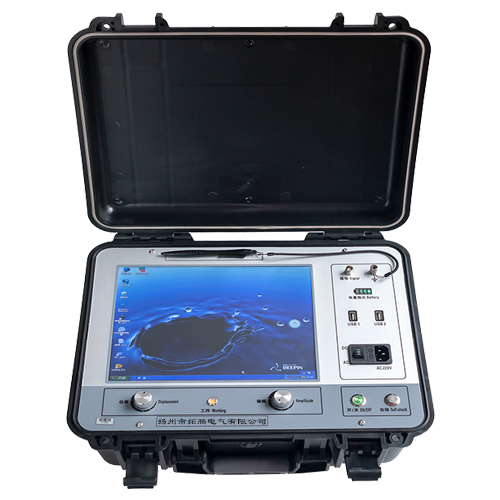

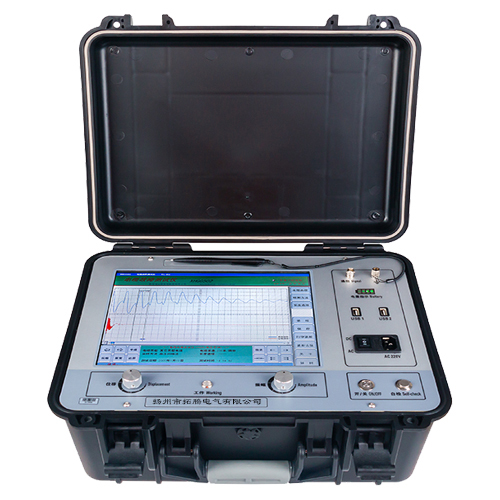

產品圖片
 |
 |
