HFP型導管式多極滑觸線
HFP 型導管式多極滑觸線用于工作電流較小，使用平率不的普通型移動設備輸電裝置�；|線外殼由PVC工程塑料制作而成，內腔槽中裝入牌號為T2導電銅經專用設備控制的銅帶作為輸電母線。常用的導電電極數為四極，帶信號控制等裝置的移動設備需增加極數，多的可供至十六極。
四極滑觸線可加工成半徑大于1.2米的弧形滑觸線。
HFP型四極滑觸線一般用于普通廠房10噸以內的單梁行車，其集電器是嵌入式安裝形式，更換維護較困難。所以10噸以上行車，電流量大于130A的滑觸線選型，如安裝控件許可，建議采用HFD型單極鋁合金滑觸線。
四極滑觸線常規制作四根銅帶為相同的載電流量。例如：HFP4U100型號中，四根銅帶的載電量均是100A。為滿足部分用戶降低成本的需要，我公司在原四極滑觸線不影響使用性能較果的基礎派生了“3+1”四極滑觸線，即把零線降低不封載電量。導管外殼裝零線的位置帶有色標以供安裝時辨認。后面介紹的HFJ型鋁合金四極滑觸線也有類似派生產品。原產品和派生產品的附件全部相同。兩種產品供用戶選擇，其對照型號：
序號
型號 規格
載流量
百米直流電阻 <Ω>
百米交流電阻 <Ω>
集電器
配用型號
1
HFP4U50
50
0.2
0.04083
JDP4U160
JDP4U80
JDP4R50
2
HFP4U80
80
0.125
0.03701
3
HFP4U100
100
0.08
0.03279
4
HFP4U130
130
0.057
0.02909
5
HFP4U180
180
0.04
0.02479
6
HFP4U230
230
0.0286
0.02049
序號
型號規格
載流量
百米直流電阻 <Ω>
百米交流電阻 <Ω>
集電器
配用型號
1
HFP4U50(F)
50
0.2
0.04149
JDP4U80F
2
HFP4U80(F)
80
0.125
0.03762
3
HFP4U100(F)
100
0.08
0.03332
4
HFP4U130(F)
130
0.057
0.02954
5
HFP4U180(F)
180
0.04
0.02513
6
HFP4U230(F)
230
0.0286
0.02072
|
序號 |
型號規格 |
載流量 |
百米直流電阻 <Ω> |
百米交流電阻 <Ω> |
集電器 配用型號 |
|
1 |
HFPX7U50(F) |
50 |
0.2 |
0.04083 |
JDPX7U50F |
|
2 |
HFPX7U80(F) |
80 |
0.125 |
0.03701 |
|
序號 |
型號規格 |
載流量 |
百米直流電阻 <Ω> |
百米交流電阻 <Ω> |
集電器 配用型號 |
|
1 |
HFPX7U50(F) |
50 |
0.2 |
0.03948 |
JDPX7U50F |
|
2 |
HFPX7U80(F) |
80 |
0.125 |
0.03575 |
|
|
3 |
HFPX7U100(F) |
100 |
0.08 |
0.03169 |
|
序號 |
型號規格 |
載流量 |
百米直流電阻 <Ω> |
百米交流電阻 <Ω> |
集電器 配用型號 |
|
1 |
HFP10U50(F) |
50 |
0.2 |
0.03470 |
JDP10U50F |
|
2 |
HFP10U80(F) |
80 |
0.125 |
0.03126 |
|
|
3 |
HFP10U100(F) |
100 |
0.08 |
0.02766 |
|
序號 |
型號規格 |
載流量 |
百米直流電阻 <Ω> |
百米交流電阻 <Ω> |
集電器 配用型號 |
|
1 |
HFP16U50(F) |
50 |
0.2 |
0.03154 |
JDP16U50F |
|
2 |
HFP16U80(F) |
80 |
0.125 |
0.02854 |

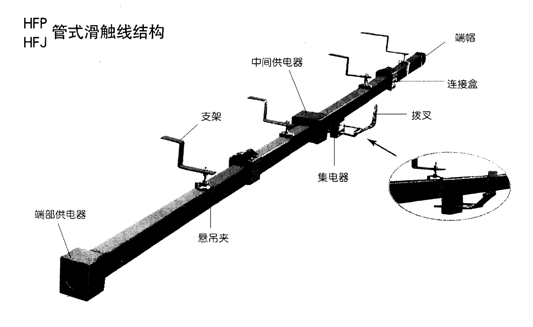

主要部件結構
1、懸吊夾
|
配用滑觸線型號 |
尺寸MM |
|||
|
A |
B |
C |
D |
|
|
HFP4U50-230 |
24 |
62 |
83 |
10 |
|
HFPX7U50-80(F) |
25 |
65 |
97 |
10 |
|
HFP7U50-100(F) |
25 |
68 |
120 |
10 |
|
HFP10U50-80(F) |
25 |
68 |
120 |
10 |
|
HFP16U50-80(F) |
30 |
100 |
158 |
10 |
|
HFP4U50-(F) |
25 |
65 |
97 |
10 |
8、集電器

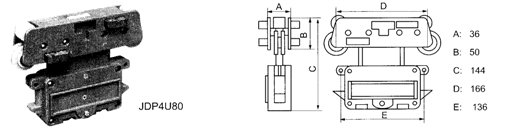

JDP4U80集電器配用于HFP4U80-230型滑觸線
JDJ4U80集電器僅滾輪形式不同，用于HFJ4U80-230型滑觸線

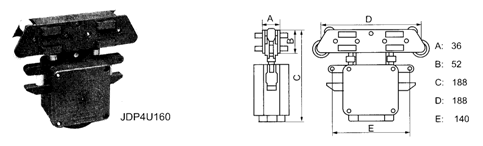

JDP4U160集電器配用于HFP4U130-230型滑觸線

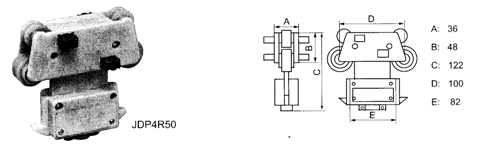

JDP4R50集電器配用于帶弧形的HFP4U50-230型滑觸線
JDJ4R50集電器僅滾輪不同，用于HFJ4U80-230型帶弧形的滑觸線

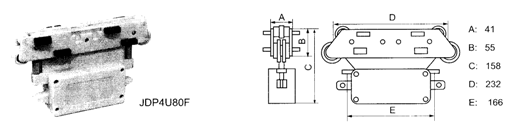

JDP4U80(F)集電器配用于HFP4U50-80(F)型滑觸線

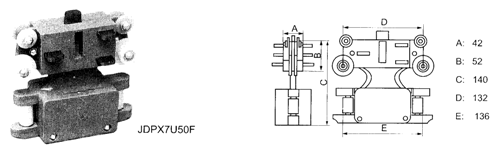

JDPX7U50F集電器配用于HFPX7U50-80(F)型滑觸線

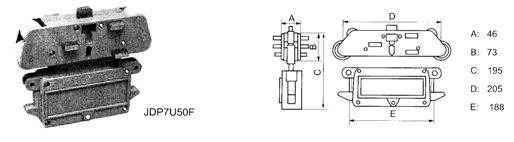

JDP7U50F集電器配用于HFP7U50-130(F)型滑觸線

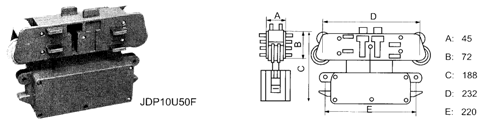

JDP10U50F集電器配用于HFP10U50-80(F)型滑觸線

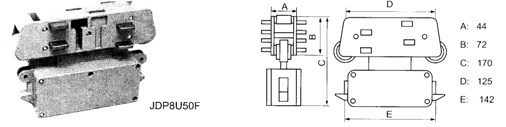

JDP8U50F集電器配用于HFP8U50-80(F)型滑觸線
該型號的管型和其他附件都與HFP10U50-80(F)型滑觸線相同

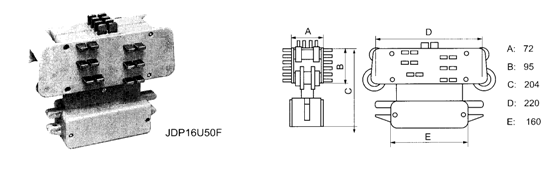

JDP16U50F集電器配用于HFP16U50-80(F)型滑觸線
HFJ型鋁合金外殼管式多極滑觸線
HFJ型鋁合金外殼管式多極滑觸線，其外殼是鋁合金型材，內穿裝絕緣槽板，導電銅排穿裝在絕緣槽板的定位槽內。適用于室外露天場所及溫環境下使用的起重設備。改型號滑觸線附件與HFP型塑管式滑觸線基本相同，不同點在接頭處應加裝絕緣片。常用的電極數為四極，帶控制信號等類型的起重設備，可增至十六極。其中四極滑觸線可制作成半徑大于1.5來的弧形滑觸線。
HFJ型鋁合金外殼管式多極滑觸線型號及其技術參數
|
序號 |
型號 規格 |
載流量 |
百米直流電阻 <Ω> |
百米交流電阻 <Ω> |
集電器 配用型號 |
|
1 |
HFJ4U50 |
50 |
0.2 |
0.04083 |
JDP4U80F |
|
2 |
HFJ4U80 |
80 |
0.125 |
0.03701 |
|
|
3 |
HFJ4U100 |
100 |
0.08 |
0.03279 |
|
|
4 |
HFJ4U130 |
130 |
0.057 |
0.02909 |
|
|
5 |
HFJ4U180 |
180 |
0.04 |
0.02479 |
|
|
6 |
HFJ4U230 |
230 |
0.0286 |
0.02049 |

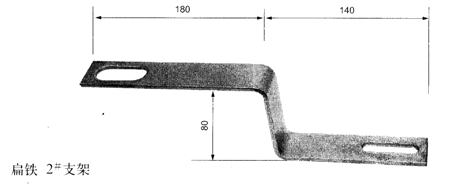

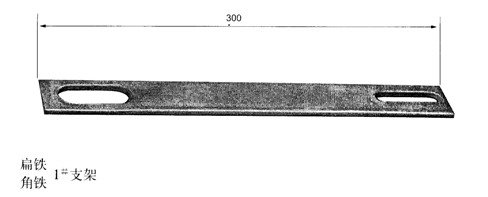

9、常用支架
